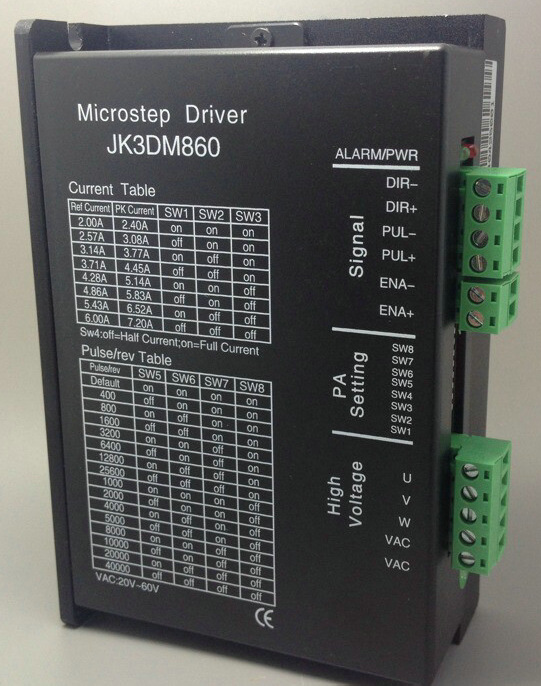

驱动器图片实拍：

概述

      JK3DM860是新一代高性能数字式三相步进电机驱动器，采用32位DSP技术和最新数字式PID控制算法，内嵌微细分控制技术大幅度降低电机运转时的噪音和振动，具有低噪音、低振动、低温升等特点。

驱动器电压为交流20V-80V，适合电流在6.0A以下各种型号的三相混合式步进电机。其微步细分有16种，最大细分数为40000脉冲/转；参考工作电流范围为2.0A-6.0A，输出电流共有8档；具有自动半流、自检、过压、欠压和过流等保护功能。

主要应用领域

      适合各种大型自动化设备和仪器。例如：贴标机、切割机、包装机、绘图仪、雕刻机、数控机床等。在用户期望低成本、低振动、小噪声、高精度、高速度的设备中效果特佳。

电流调节：

细分调节：

       Default:可根据用户订制脉冲数

功能说明

驱动器功能                             操作说明

输出电流设定     由SW1-SW3三个拨码开关来设定驱动器输出电流。具体输出电                              流REF的设定，请参照驱动器面板图说明。

微步细分数设定   由SW5-SW8四个拨码开关来设定驱动器微步细分数。具体微步细                          分数的设定，请参照驱动器面板图说明。

自动半流功能     用户可通过SW4来设定驱动器的半流功能。“off”表示静态电流设                            为动态电流的一半，脉冲停止后0.5秒电流自动减至一半左                                    右；“on”表示静态电流与动态电流相同。一般用户应将SW4设                              成“off”，以减少电机和驱动的发热，提高可靠性。

信号接口          PUL+和PUL-为控制脉冲信号正端和负端；DIR+和DIR-为方向信号                       正端和负端；ENA+和ENA-为使能信号的正端和负端。

电机接口         U、V、W接电机绕组。需要反向，可将其中任意两根线对调。

电源接口        采用交流电源供电，工作电压建议20VAC-80VAC。电源功率大于                          350W。

指示灯          两个指示灯。电源指示灯为绿灯，驱动器上电后绿灯常亮。故障指示                        灯为红灯，当出现过压，过流等故障时，红灯闪烁或者常亮，当故障                      清除后需重新上电红灯灭。

驱动器外形尺寸为：158×100×59mm，具体见外型尺寸图。注意留出大于10CM的                        空间以利于散热。安装时应使其紧贴在金属机柜上以利于散热。
