LED泛光灯产品规格书

Product  Specifications



产品名称：  F11系列投光灯产品型号：（适用以下型号）

功  率	发光颜色	型     号
10W	正白	XG-F11-10W-CW
	暖白	XG-F11-10W-WW
20W	正白	XG-F11-20W -CW
	暖白	XG-F11-20W -WW
30W	正白	XG-F11-30W -CW
	暖白	XG-F11-30W -WW
50W	正白	XG-F11-50W -CW
	暖白	XG-F11-50W -WW
70W	正白	XG-F11-70W -CW
	暖白	XG-F11-70W -WW

                    注：以下如有不区分色温型号均以“XX”表示。

★  产品概述：

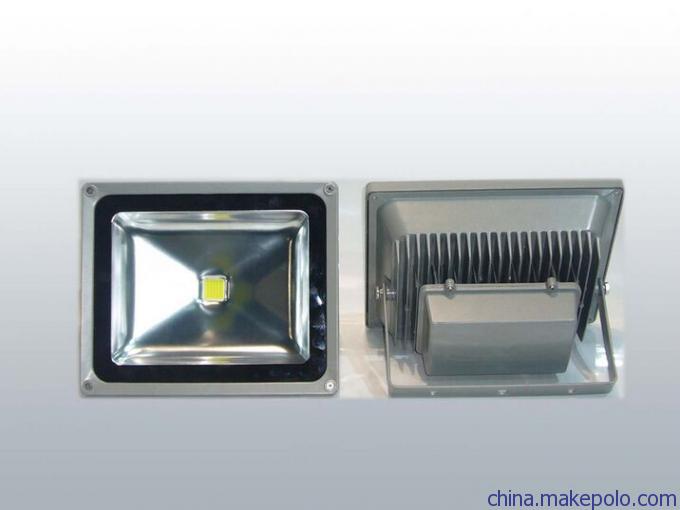

本产品灯体采用优质的纯铝材料，利用压铸成型，表面采用粉体烤漆。散热器采用优质铝材ADC12压铸而成，具有空气对流设计，提升散热性能。LED采用低光衰、高光效的COB大功率光源，节能显著、寿命超长。驱动采用高精度、高效率的恒流驱动电源，性能稳定、无频闪。

★  产品特性：

◇产品光源均采用单颗高亮、COB大功率灯珠；

◇节能效率高。比白炽灯节能80% ；

◇经特殊工艺封装,坚固耐用，寿命可达30000小时；

◇绿色环保，无紫外线、红外线、热辐射及汞污染；

◇作为冷光源，LED灯光不会使物品因照射产生褪色现象；

◇采用优质反光罩，光色柔和，出光率高；        

◇显色指数高，显示最直观、最清晰，且色温可选；

◇响应快，无频闪、眩光小，点亮后瞬间达到全光通量输出；

◇固体光源，抗震性强，便于运输及安装,安全性高；

◇发光方向性强，易于控制光线，有效提高照明系统的效率；

◇造型新颖时尚，紧贴客户需求及感受，融入更多科技元素及人性化设计；

★  产品应用

本产品广泛使用于适用于车间、厂房、库房、公路收费站、加油站、大型超市、展览馆、体育馆及其他需要照明的场所。产品符合CE认证标准抗干扰能力强，电源宽压设计,产品适用于世界各个国家和地区。选用高亮度低光衰LED及良好散热处理，产品光衰得到很好控制。安装方便，安全可靠，免维修，耗电少，使用寿命长，正常情况下可达五万个小时以上，绿色环保。

★  产品参数

1， 基本参数

型号	使用光源	产品尺寸（mm）	灯体颜色	主体材质	防护等级
XG-F11-10W	COB10W	110*75*50	灰色/黑色	ADC12	IP66
XG-F11-20W	COB20W	220*150*50
XG-F11-30W	COB30W
XG-F11-50W	COB50W	310*225*65
XG-F11-70W	COB70W	360*270*80



2，电气参数

型号	额定功率(W)	输入电压(V)	转换效率(%)	功率因数
XG-F11-10W	10W	AC85-265V	85	﹥0.95
XG-F11-20W	20W
XG-F11-30W	30W
XG-F11-50W	50W
XG-F11-70W	70W





3，光学参数

型号	色温(K)	光通量(lm)	照度(2米/3米/5米/8米)	发光角度（度）	显色指数
XG-F11-10W-CW	5500-6500	750∽800	79/35/13/5	120	>70
XG-F11-10W-WW	2800-3200
XG-F11-20W -CW	5500-6500	1500∽1600	145/67/23/9
XG-F11-20W -WW	2800-3200
XG-F11-30W -CW	5500-6500	2250∽2400	266/123/42/16.5
XG-F11-30W -WW	2800-3200
XG-F11-50W -CW	5500-6500	3750∽4000	530/235/85/33
XG-F11-50W -WW	2800-3200
XG-F11-70W -CW	5500-6500	5250∽5600	710/360/130/50
XG-F11-70W -WW	2800-3200

★  储存及使用环境

储存环境温度	-20℃~+65℃
使用环境温度	-20℃~+45℃
使用环境湿度	40-70%RH





★   使用寿命及质保

使用寿命	3万小时（光通量维持率70%）
质保时间	2年



★  包装方式

型号	包装材质	内盒尺寸L*W*H（mm）	外箱尺寸 L*W*H（mm）	装箱数量 （PCS）	单灯毛重 （KG）	装箱重量 （KG）
XG-F11-10W	内盒K9A外箱K=K	140*105*80	285*215*325	16	0.75±5%	13.3±5%
XG-F11-20W		250*150*80	505*305*245	12	1.5±5%	19.5±5%
XG-F11-30W
XG-F11-50W		340*255*95	685*515*195	8	2.8±5%	23.9±5%
XGF-F11-70W		390*300*110	395*605*225	4	5.8±5%	24.7±5%



安装步骤：

1.安装前检查开关是否处于断开状态---断开开关。

        2.图中“安装孔位”处用螺丝将灯具固定到安装位置。

        3.松动图中“螺丝”调整好灯具角度。

        4.按照三心线的颜色接通电源线通电测试。

5.安装请找专业电工。



★  使用说明:

1，  请先仔细阅读产品规格书,确认使用环境是否符合规格书上的条件上,方可安装使用。

2，  将产品接入电源前,请先确保开关处于断开状态。

3，  灯具应由有资格的电工安装，接线符合IEE电气标准或者国家标准；

4，本产品适用于室内室外；

5，请勿在电压过高或者过低的状态下长期使用，会影响正常使用的功能和寿命;

6，不可安装在可燃物体内使用，无论什么情况下，灯具都不能被隔热材料或者类似材料盖住！

7，安装、更换、清洁灯具时，必须切断电源，保证人身安全;

8，当发现灯具工作异常（自熄、闪烁）时，请检查连接插头的接触性能、及电源电压是否正常，如果都正

常，故障仍未排除，需更换新灯；

9，灯具表面需要清洁时，请先断开电源！用柔软布料粘肥皂水拧干后擦拭，再用干布擦净，请不要使用香蕉水等到挥发性物质擦拭灯具表面，请不要对灯具喷洒任何化学药剂，否则灯具可能会变色或损坏。

10，请不要自行拆卸产品，以免损坏内部器件。自行拆卸即不能享受质保服务。
