LED泛光灯系列产品规格书
Product Specifications
功 率 | 发光颜色 | 型 号 |
10W | 正白 | XG-F11-10W-CW |
暖白 | XG-F11-10W-WW | |
20W | 正白 | XG-F11-20W -CW |
暖白 | XG-F11-20W -WW | |
30W | 正白 | XG-F11-30W -CW |
暖白 | XG-F11-30W -WW | |
50W | 正白 | XG-F11-50W -CW |
暖白 | XG-F11-50W -WW | |
70W | 正白 | XG-F11-70W -CW |
暖白 | XG-F11-70W -WW |
注：以下如有不区分色温型号均以“XX”表示。

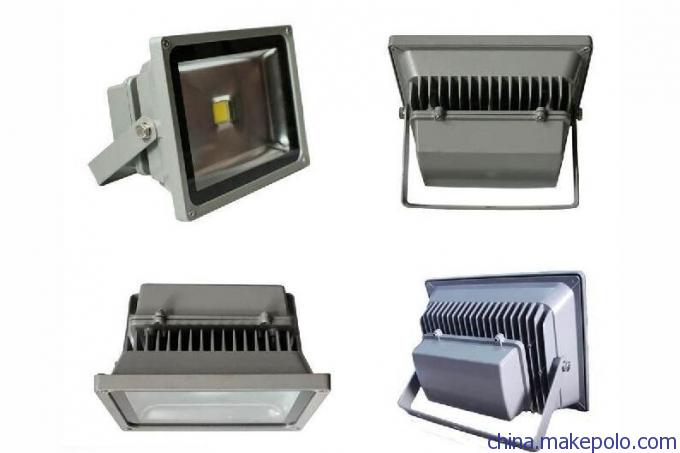

★ 产品概述：

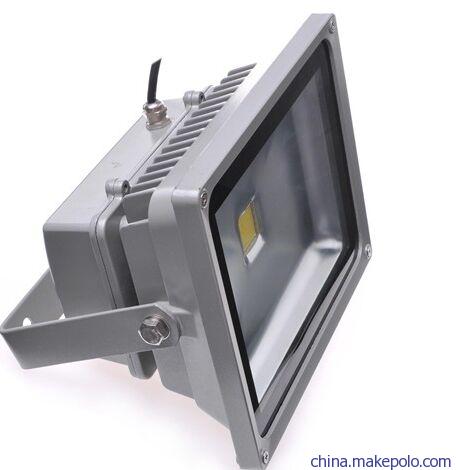

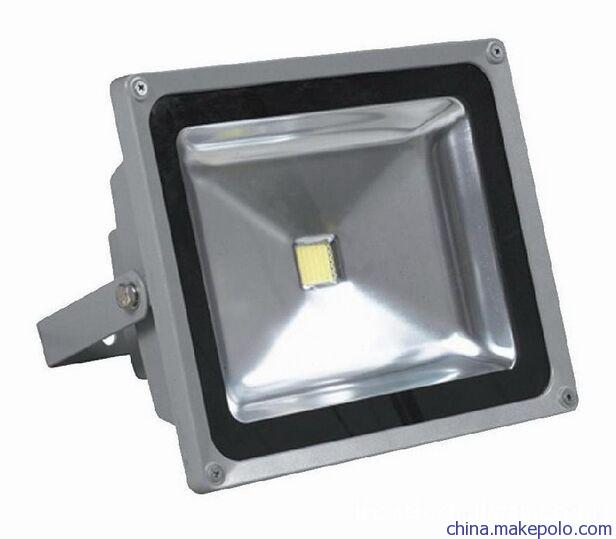

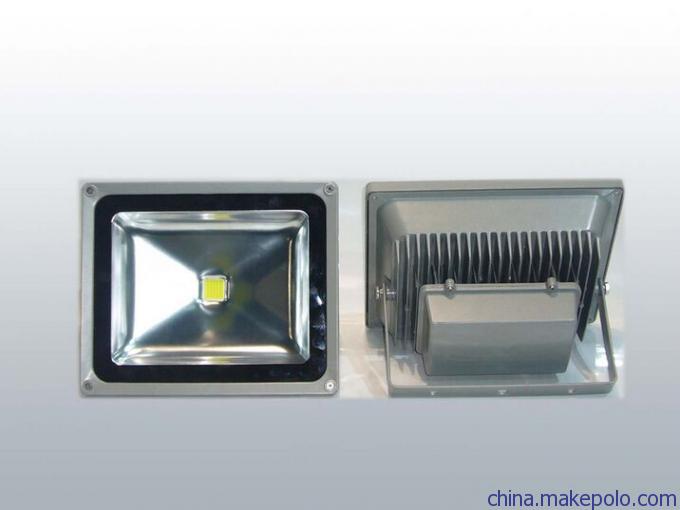

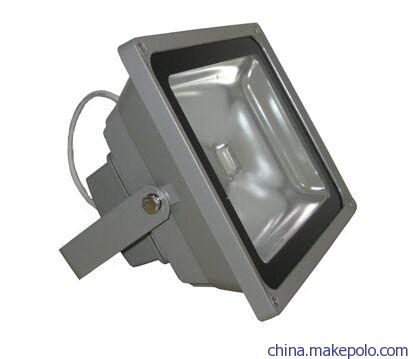

本产品灯体采用优质的纯铝材料，利用压铸成型，表面采用粉体烤漆。散热器采用优质铝材ADC12压铸而成，具有空气对流设计，提升散热性能。LED采用低光衰、高光效的COB大功率光源，节能显著、寿命超长。驱动采用高精度、高效率的恒流驱动电源，性能稳定、无频闪。
★ 产品特性：◇产品光源均采用单颗高亮、COB大功率灯珠；
◇节能效率高。比白炽灯节能80% ；
◇经特殊工艺封装,坚固耐用，寿命可达30000小时；
◇绿色环保，无紫外线、红外线、热辐射及汞污染；
◇作为冷光源，LED灯光不会使物品因照射产生褪色现象；
◇采用优质反光罩，光色柔和，出光率高；
◇显色指数高，显示最直观、最清晰，且色温可选；
◇响应快，无频闪、眩光小，点亮后瞬间达到全光通量输出；
◇固体光源，抗震性强，便于运输及安装,安全性高；
◇发光方向性强，易于控制光线，有效提高照明系统的效率；
◇造型新颖时尚，紧贴客户需求及感受，融入更多科技元素及人性化设计；
★ 产品应用本产品广泛使用于适用于车间、厂房、库房、公路收费站、加油站、大型超市、展览馆、体育馆及其他需要照明的场所。产品符合CE认证标准抗干扰能力强，电源宽压设计,产品适用于世界各个国家和地区。选用高亮度低光衰LED及良好散热处理，产品光衰得到很好控制。安装方便，安全可靠，免维修，耗电少，使用寿命长，正常情况下可达五万个小时以上，绿色环保。
1， 基本参数
型号 | 使用光源 | 产品尺寸（mm） | 灯体颜色 | 主体材质 | 防护等级 |

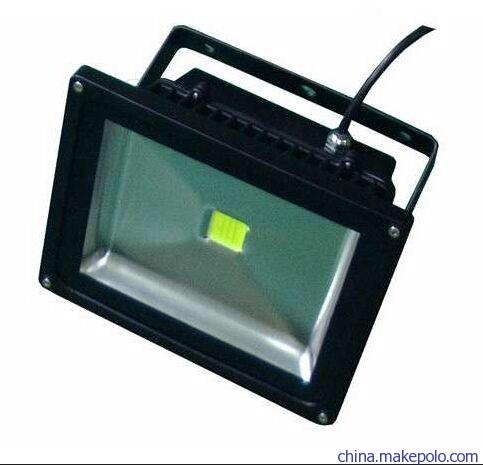

XG-F11-10W | COB10W | 110*75*50 | 灰色/黑色 | ADC12 | IP66 |
XG-F11-20W | COB20W | 220*150*50 | |||
XG-F11-30W | COB30W | ||||
XG-F11-50W | COB50W | 310*225*65 | |||
XG-F11-70W | COB70W | 360*270*80 |
2，电气参数
型号 | 额定功率(W) | 输入电压(V) | 转换效率(%) | 功率因数 |
XG-F11-10W | 10W | AC85-265V |
85
| ﹥0.95 |
XG-F11-20W | 20W | |||
XG-F11-30W | 30W | |||
XG-F11-50W | 50W | |||
XG-F11-70W | 70W |
3，光学参数
型号 | 色温(K) | 光通量(lm) | 照度(2米/3米/5米/8米) | 发光角度（度） | 显色指数 |
XG-F11-10W-CW | 5500-6500 | 750∽800 | 79/35/13/5 | 120 | >70 |
XG-F11-10W-WW | 2800-3200 | ||||
XG-F11-20W -CW | 5500-6500 | 1500∽1600 | 145/67/23/9 | ||
XG-F11-20W -WW | 2800-3200 | ||||
XG-F11-30W -CW | 5500-6500 | 2250∽2400 | 266/123/42/16.5 | ||
XG-F11-30W -WW | 2800-3200 | ||||
XG-F11-50W -CW | 5500-6500 | 3750∽4000 | 530/235/85/33 | ||
XG-F11-50W -WW | 2800-3200 | ||||
XG-F11-70W -CW | 5500-6500 | 5250∽5600 | 710/360/130/50 | ||
XG-F11-70W -WW | 2800-3200 |
★ 储存及使用环境
储存环境温度 | -20℃~+ |
使用环境温度 | -20℃~+45℃ |
使用环境湿度 | 40-70%RH |
65
★ 使用寿命及质保
使用寿命 | 3万小时（光通量维持率70%） |
质保时间 | 2年 |
★ 包装方式
型号 | 包装材质 | 内盒尺寸L*W*H（mm） | 外箱尺寸 L*W*H（mm） | 装箱数量 （PCS） | 单灯毛重 （KG） | 装箱重量 （KG） |
XG-F11-10W | 内盒K9A外箱K=K | 140*105*80 | 285*215*325 | 16 | 0.75±5% | 13.3±5% |
XG-F11-20W | 250*150*80 | 505*305*245 | 12 | 1.5±5% | 19.5±5% | |
XG-F11-30W | ||||||
XG-F11-50W | 340*255*95 | 685*515*195 | 8 | 2.8±5% | 23.9±5% | |
XGF-F11-70W | 390*300*110 | 395*605*225 | 4 | 5.8±5% | 24.7±5% |
安装步骤：
1.安装前检查开关是否处于断开状态---断开开关。
2.图中“安装孔位”处用螺丝将灯具固定到安装位置。
3.松动图中“螺丝”调整好灯具角度。
4.按照三心线的颜色接通电源线通电测试。
5.安装请找专业电工。
★ 使用说明:
1， 请先仔细阅读产品规格书,确认使用环境是否符合规格书上的条件上,方可安装使用。
2， 将产品接入电源前,请先确保开关处于断开状态。
3， 灯具应由有资格的电工安装，接线符合IEE电气标准或者国家标准；
4，本产品适用于室内室外；
5，请勿在电压过高或者过低的状态下长期使用，会影响正常使用的功能和寿命;
6，不可安装在可燃物体内使用，无论什么情况下，灯具都不能被隔热材料或者类似材料盖住！
7，安装、更换、清洁灯具时，必须切断电源，保证人身安全;
8，当发现灯具工作异常（自熄、闪烁）时，请检查连接插头的接触性能、及电源电压是否正常，如果都正
常，故障仍未排除，需更换新灯；
9，灯具表面需要清洁时，请先断开电源！用柔软布料粘肥皂水拧干后擦拭，再用干布擦净，请不要使用香蕉水等到挥发性物质擦拭灯具表面，请不要对灯具喷洒任何化学药剂，否则灯具可能会变色或损坏。
10，请不要自行拆卸产品，以免损坏内部器件。自行拆卸即不能享受质保服务。
