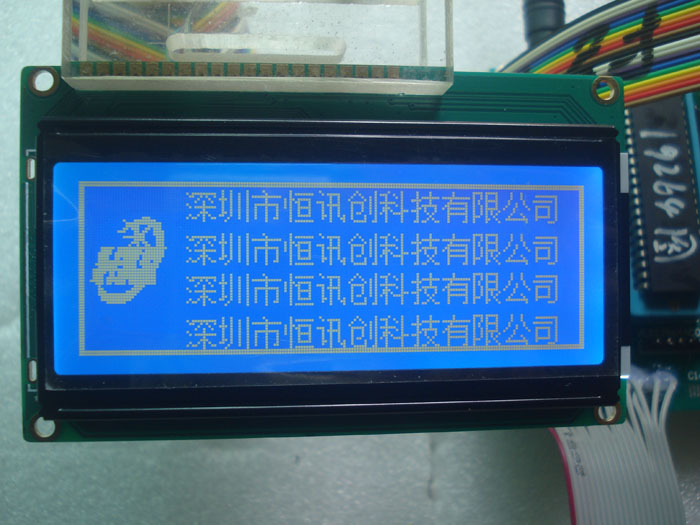

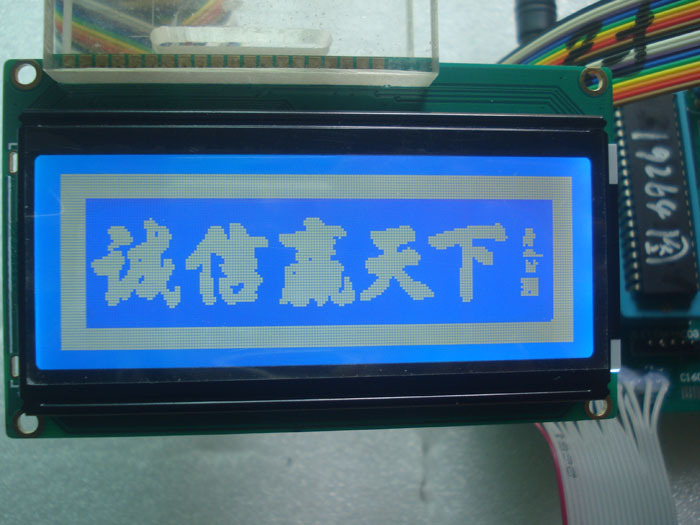

1.实图:







2.外型尺寸:



3.接口定义:

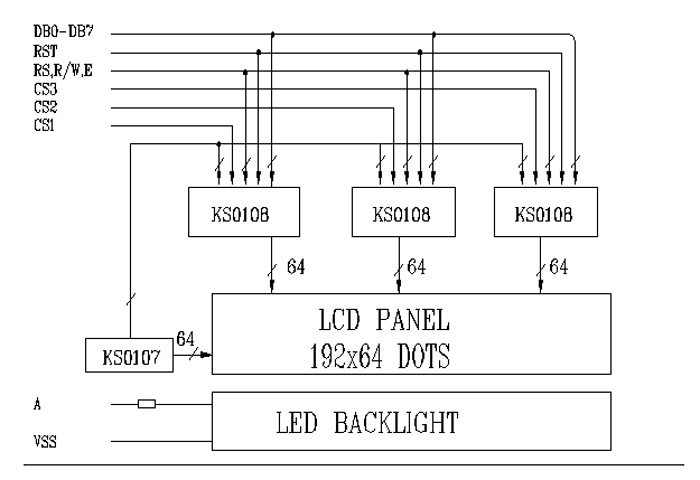

4.结构原理图:









5.产品说明:




 【产品型号】：LCM19264A

【点 阵 数】：192×64

【外型尽寸】：100.0×60.0×12.5

【视域尽寸】：99.0×45.3

【点 大 小】：0.36×0.36

【控 制 器】：KS0107及其兼容

【驱动方式】：1/64 DUTY,1/9 BIAS

【工作电压】：+5V/+3.3V

【背光特性】：白色LED侧背光，电流80MA,DC+5V驱动



※ 使用与储存温度有：常温(工作温度0～+50℃，储存温度-10～+60℃）；



                         宽温(工作温度-20～+70℃，储存温度-30～+80℃）；



                         超宽温(工作温度-30～+80℃，储存温度-40～+80℃）。
