1.实物图：





 2.外形尺寸图：





3.接口定义：





 3.原理构图：





4.主要技术参数：

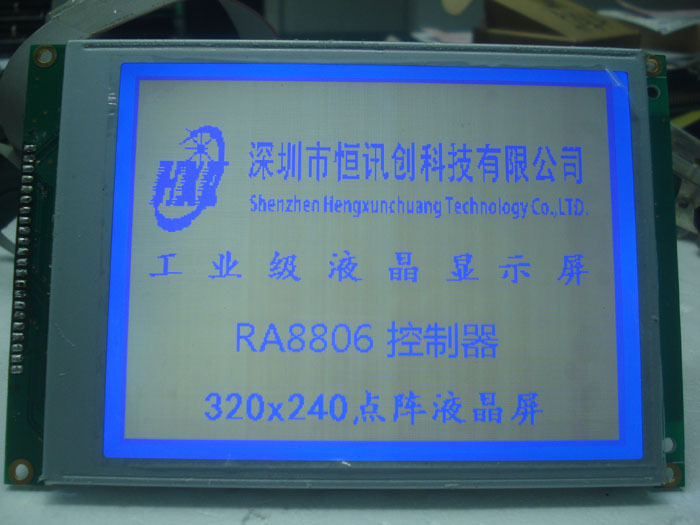

【产品型号】：LCM320240ZK



【产品类型】:  带中文字库液晶模块



【显示内容】: 320(列) * 240(行)点



【外型尺寸】：167*109*13



【视域尺寸】：122×92



【点 大 小】：0.34×0.34



【驱动方式】：1/240 DUTY,1/17 BIAS



【显示模式】：黄绿、蓝、灰



【显示视角】：6:00视角



【背光特性 】：白色LED侧背光，电流：240MA,DC+5V驱动



【控制芯片】：RA8806(字带中文字库）



【工作电压】：+5V / +3.3V



【存储温度】：常温(工作温度0～+50℃，储存温度-10～+60℃）；



                                宽温(工作温度-20～+70℃，储存温度-30～+80℃）。
