1.实图：

2.外形尺寸图：

3.接口定义：

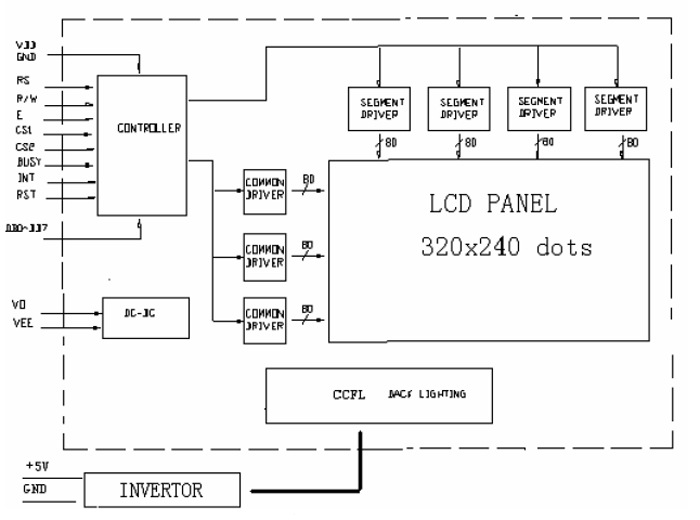

4.原理构图：

5.功能描述：

    1.  支持文字和图形两种混合显示模式
    2.  内致简体中文字库和ASCII字体的ROM
    3.  支持90度，180度，270度文字旋转显示功能
    4.  支持1倍到4倍字型放大功能（水平和垂直）
    5.  支持粗体字和行与行间距设定功能
    6.  内建智能型电阻式触控扫描控制器

6.主要技术参数：

 (1). 电源：VDD=+5V,模块上自动-24V电压输出（VOUT-VSS=-24V)

 (2). 显示内容：320（列）X 240（行）

 (3). 驱动方式：1/240 DUTY,1/17 BIAS

 (4). 显示模式：FSTN 正显半透（白底黑字）

 (5). 背光特性：白色LED侧背光，电流：220MA,DC+5V驱动

 (6). 控制芯片：RA8806（自带中文字库）
