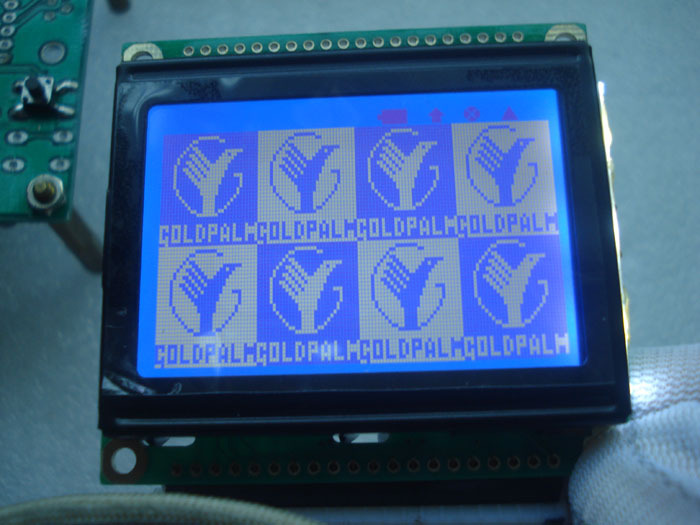

1.实图：

2.外形尺寸图：

3.接口定义：

4.原理结构图：

产品型号: LCM12864E

显示内容:128(列) * 64(行)点

外形尺寸(mm): 54 * 50 * 8.7

视域尺寸(mm): 43.5*29

点 尺 寸(mm): 0.28* 0.35

控 制 器:KS0108

(1)电压:3.3V,5.0V

(2)STN正视反射模式

(3)显式模式:黄绿膜、灰膜、蓝膜

(4)显式角度:6点钟直视

(5)与CPU接口采用8位数据总线并行输入输出和8条控制线

(6) 使用与储存温度有：常温(工作温度0～+50℃，储存温度-10～+60℃）；宽温(工作温度-20～+70℃，储存温度-30～+80℃）。

(7)背光特征:LED背光(黄绿色、白色、蓝色、红色)

(8)模块封装方式:COB

(9)功耗:模块自带负压
