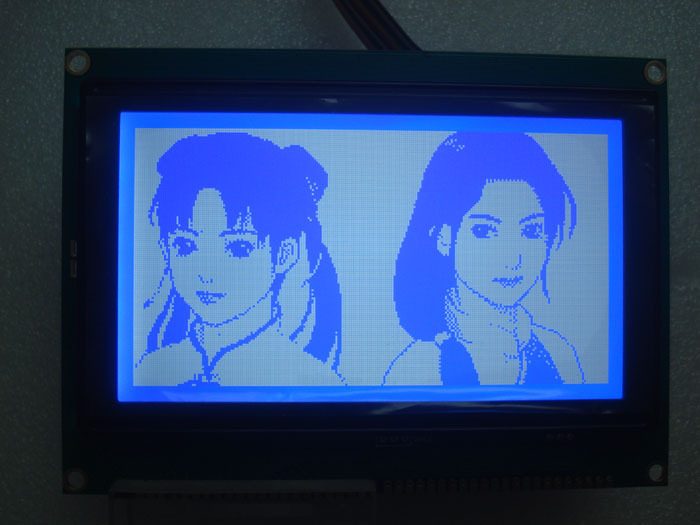

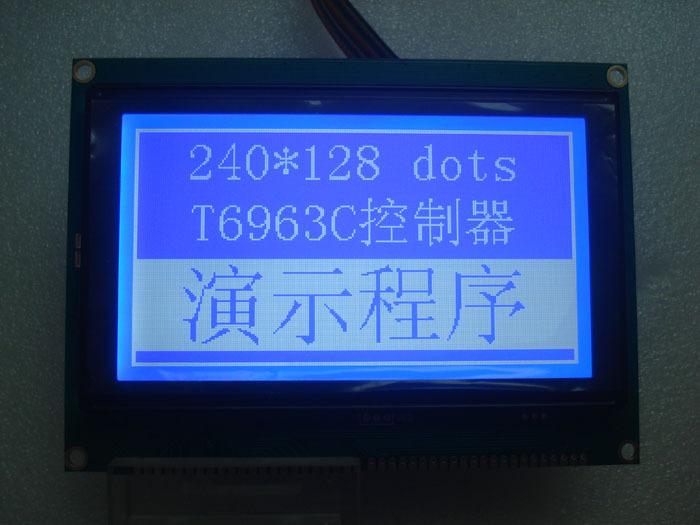

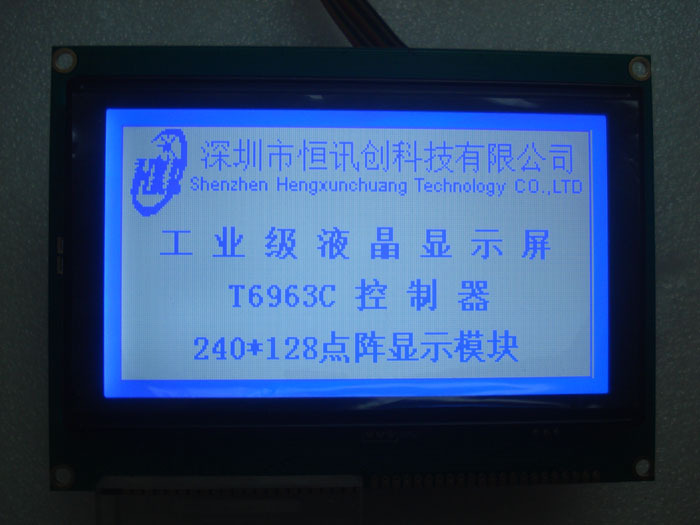

1.实物图：



 2.外形尺寸图：

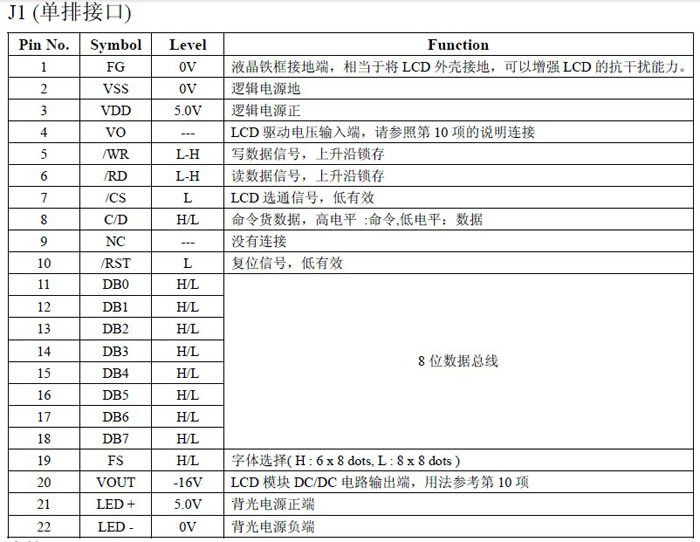

3.接口定义：



 3.原理构图：







【产品型号】：LCM240128B-V2.0



【产品类型】:  图形点阵液晶模块



【显示内容】: 240(列) * 128(行)点



【外型尺寸】：144*104*13.5



【视域尺寸】：114×64



【点 大 小】：0.40×0.40



【显示模式】：黄绿、蓝、灰



【显示视角】：6:00视角



【控制芯片】：T6963



【工作电压】：+5V / +3.3V



【存储温度】：常温(工作温度0～+50℃，储存温度-10～+60℃）；



                                宽温(工作温度-20～+70℃，储存温度-30～+80℃）。
