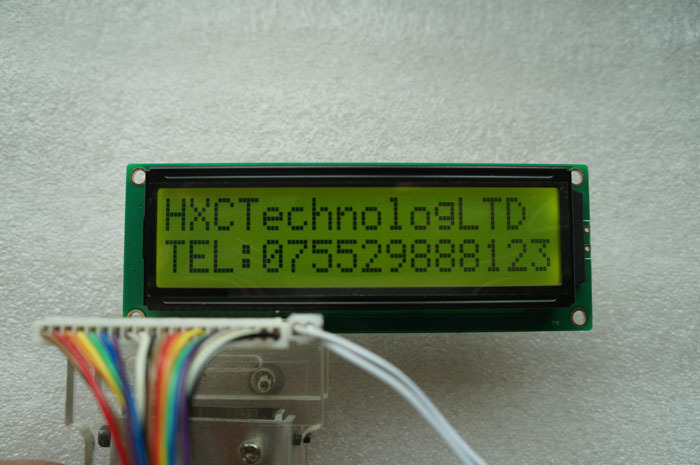

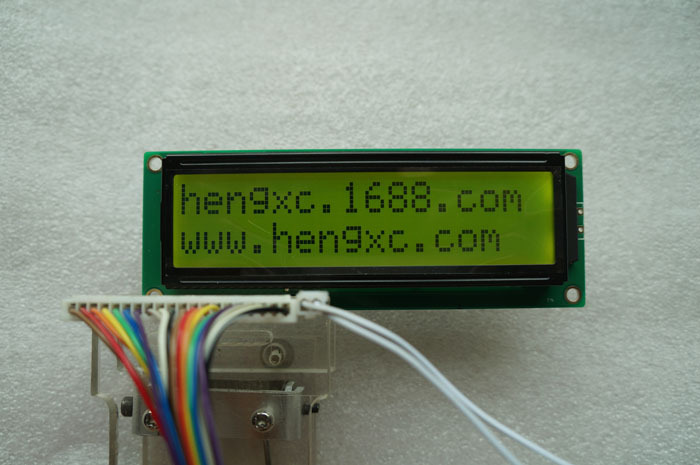

1.实图：

2.外形尺寸：

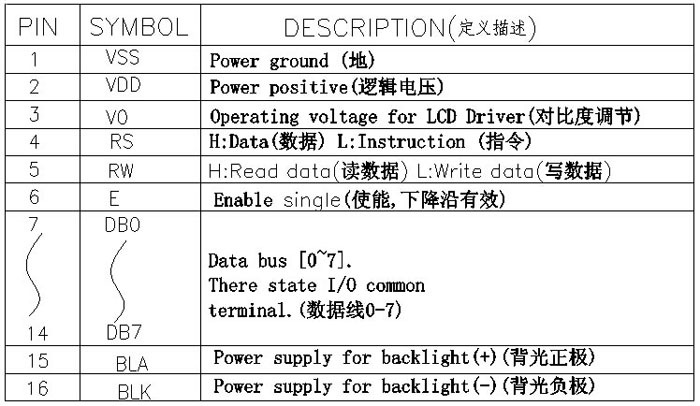

3.接口定义：

4.结构原理：

【产品型号】：LCM1602B

【产品类型】:  字符点阵液晶模块

【显示内容】: 16(列) * 02(行)点

【外型尺寸】：122*44*12

【视域尺寸】：99×24

【点 大 小】：0.88×1.05

【字符尺寸】：4.8×7.95

【显示模式】：黄绿、蓝、灰

【显示视角】：6:00视角
【控制芯片】：SPLC780D及其兼容
【工作电压】：+5V / +3.3V
【存储温度】：常温(工作温度0～+50℃，储存温度-10～+60℃）；

                  宽温(工作温度-20～+70℃，储存温度-30～+80℃）。
