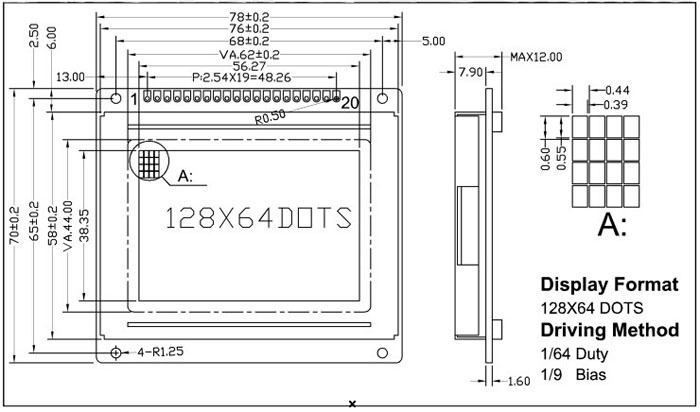

1.外形尺寸图：

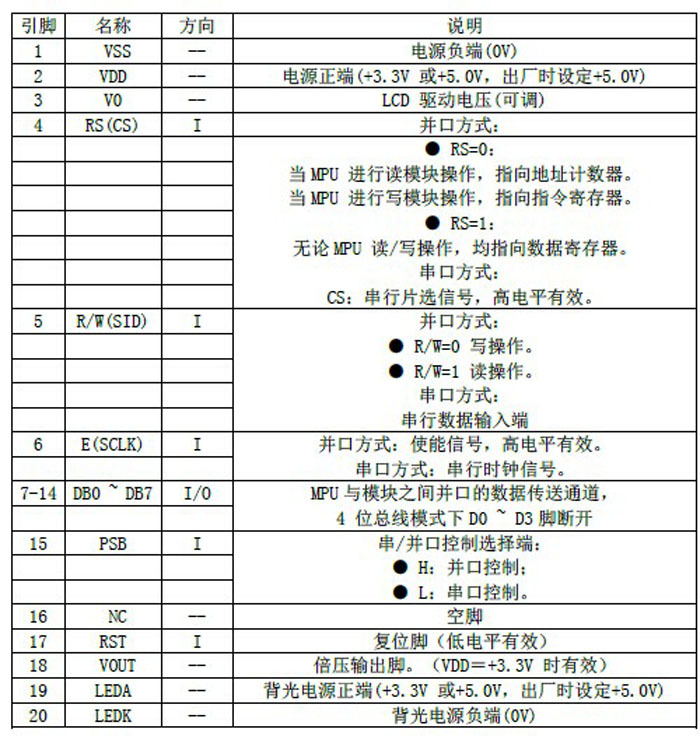

2.接口定义：

【产品型号】：LCM12864K
【点 阵 数】：128X64
【外型尺寸】：78X70X12

【视域尺寸】：62X44
【定位尺寸】：68X65
【点 间 距】：0.05X0.05
【点 大 小】：0.39X0.55
【控制器类型】：ST7920
【简单介绍】：中文字库 串、并口双通讯。5V宽电压驱动。


  LCM12864K中文字库型液晶显示模块可以显示字母、数字、中文字型及图形，具有绘图及文字画面混合显示功能。可显示128（列）× 64（行）点阵。可完成图形显示，也可显示8×4个（16×16点阵）中文汉字。

   提供三种控制接口： 8位微处理器接口、4位微处理器接口、串行接口。模块内置2M-位元中文字型ROM (CGROM) 总共提供8192 个中文字型(16×16点阵)，16K-位元半宽字型ROM (HCGROM) 总共提供126 个符号字型(16×8点阵)，64×16-位元显示RAM (DDRAM)，另外绘图显示画面提供一个64×256点的绘图区域（GDRAM），可以和文字画面混和显示。

   提供多功能指令：画面清除（Display clear）、光标归位（Return home）、显示打开/关闭（Display on/off）、光标显示/隐藏（Cursor on/off）、显示字符闪烁（Display character blink）、光标移位（Cursor shift）、显示移位（Display shift）、垂直画面卷动（Vertical line scroll）、反白显示（reverse display）。

   液晶显示模组(LCM)的LCD颜色有黄绿色、蓝色和灰色可供客户进行选择。LED背光颜色有黄绿色、白色和翠绿色可供客户进行选择。

   使用与储存温度有：常温(工作温度0～+50℃，储存温度-10～+60℃）；宽温(工作温度-20～+70℃，储存温度-30～+80℃）。
