1.外形尺寸图：

2.外形尺寸说明：

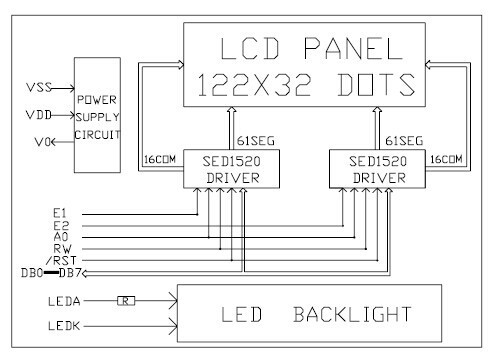

3.结构构图：

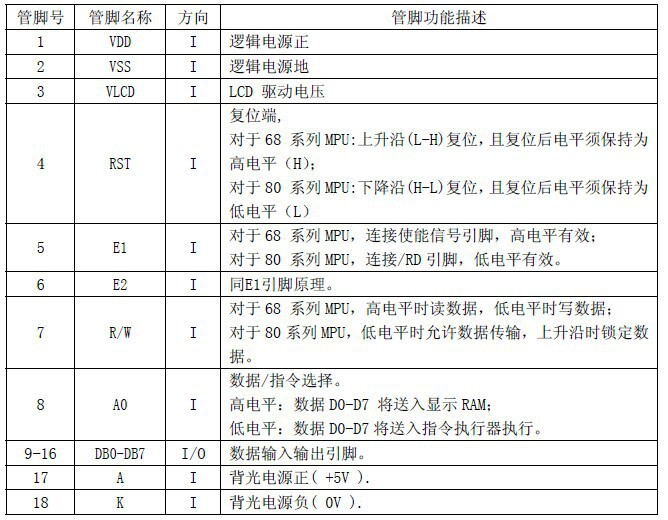

4.接口定义：

产品型号: LCM12232-9

显示内容:122(列) * 32(行)点

外形尺寸(mm): 65.4* 29.0 * 5.0

视域尺寸(mm): 54.8*19.1

点 尺 寸(mm): 0.36* 0.41

控 制 器:SED1520及其兼容

(1)电压:5.0V

(2)STN正视反射模式

(3)显式模式:黄绿膜、灰膜、蓝膜

(4)显式角度:6点钟直视

(5)与CPU接口采用8位数据总线并行输入输出和8条控制线

(6) 使用与储存温度有：常温(工作温度0～+50℃，储存温度-10～+60℃）；宽温(工作温度-20～+70℃，储存温度-30～+80℃）。

(7)背光特征:LED背光(黄绿色、白色、蓝色、红色)

(8)模块封装方式:COB

(9)功耗:模块自带负压
