HL-3DS（多功能）

三维扫描仪HL-3DS（多功能三维扫描仪） （专利证书号：第2689311号）

1、13步编码校准技术：消除镜头误差
2、外插法多频相移：均匀条纹投射
3、兼容摄影测量系统：精度更高
4、花岗岩校准源
5、专利设计：消除多角度扫描拼接不上问题
6、累积扫描精度极高，单机可完成4m左右工件扫描
7、多模式扫描，易调节

产品特点 | Product features





三维扫描仪HL-3DS（多功能型）具有：
● 13步编码校准技术：消除镜头畸变误差、提高扫描精度

● 外插法多频相移光栅：均匀条纹投射，点云数据精度高、无噪音数据
● 便携式设计：硬件系统体型小，占地少，无噪音，易拆易装，方便带至测量现场

● 扫描速度极快：≤3-5秒内可得到几百万数据点，效率极高(也可以根据客户需求定做系统)
● 精度高：单幅扫描精度可达0.01mm，兼容摄影测量系统，摄影使扫描速度更快、精度更高，±0.0125mm/m
● 专利设计：消除常见三维扫描仪多角度扫描拼接不上的问题 累积扫描精度极高，单机可完成4m左右工件扫描，数据无台阶、变形、条纹等 多模式扫描，易调节，适用多种工件要求

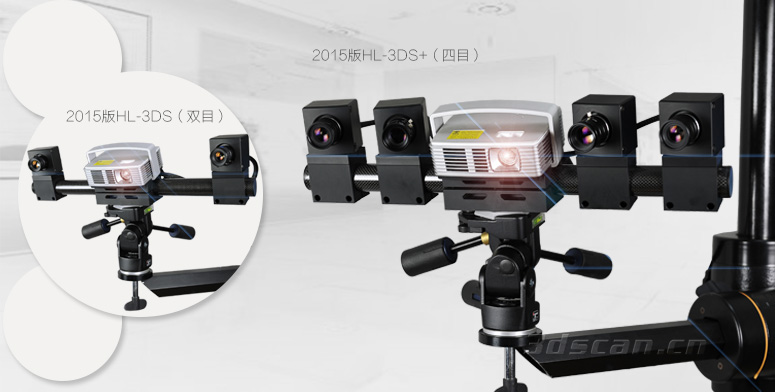

产品外观 | Appearance

规格参数| Product parameters

产品型号		HL-3DS （双目）	HL-3DS+ （四目）
扫描方式		非接触式三维扫描（拍照式三维扫描）
投影、光栅技术		微结构光投影、外插法多频相移技术
校准技术		环形编码校准
单幅扫描范围（mm）	独立模式
		200×150	400×300
		○	100×75
	调节模式	400×300	200×150
		100×75	50×40
		50×40	○
单幅测量精度（mm）		±0.012
单面扫描时间（S）		＜5，＜3
拼接方式		全自动智能拼接，手动特征拼接
可扫描物体范围（mm）		30~2000
平均采样点距（mm）		0.06-0.47
工业三维摄影测量		支持工业三维摄影测量拼接工程坐标点文件导入
工业相机	分辨率（像素）	131万像素（可根据客户需求，升级为200万，300万或500万像素）
	相机角度（度）	18度，27度，32.5度
	产地	中国
工业镜头（mm）		8，12，16，25，35（根据型号配置）
校准单元		金属/玻璃
操作架		移动式三脚架
数据输出格式		ASC，STL，PLY, IGES
光源、能量（W）		标准 100 W卤素灯；LED 50 W 高能LED（White）；高能灯 (HPL) 250 W 卤素灯
适用领域		汽车零部件、模具、铸件、钣金件、飞机部件、叶片、卫浴、鞋模、鞋楦等，逆向工程、三维检测
工作温度、电源		0～40℃、100～240V AC
扫描装置	系统尺寸（mm）	430x180x140	620x180x140
	系统重量（kg）	3.0KG	4.5KG

相关案例 | Related cases

培训服务| Training services

华朗三维拥有优秀的三维设计及培训团队, 设计师在逆向工程, 模具设计与制造等领域具有多年的实践经验, 华朗三维提供的培训服务包括：

1. 三维扫描仪使用培训：
    提供三维扫描仪的使用培训, 包括安装, 调试, 实际操作及日常维护等内容, 使被培训人员熟练的掌握三维扫描仪的具体使用。
2. 逆向工程设计培训：
    提供包括Imageware, Pro/E, UG,Geomagic,SolidWorks等专业三维设计软件的中、高级培训，使三维设计人员在实际工作中熟练应用。
