厂家简介：

nalh系列精密滚动直线导轨副。 工厂设在广东省江门市，nalh导轨副由欧洲进口的CNC-3000导轨多头磨削生产线 （磨头自动修整自动补偿）和CNC-1000滑块多头磨削生产线（磨头自动修整自动补偿）生产，常备大量零件库存，零件具有良好的互换性。专业的热处理工艺确保了产品的寿命，微米级的机床可靠精度确保了nalh品牌在数控机床行业处于领先地位。特别适合应用于加工中心、数控铣床、全功能CNC数控车床、高端电火花线切割机床、数控龙门铣、各种自动化设备领域。

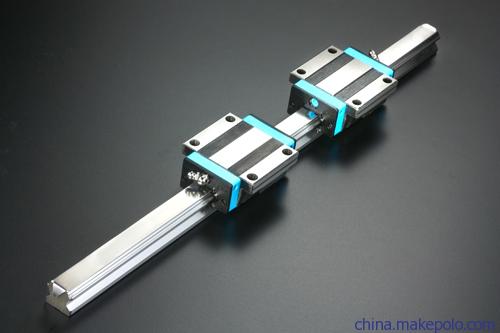

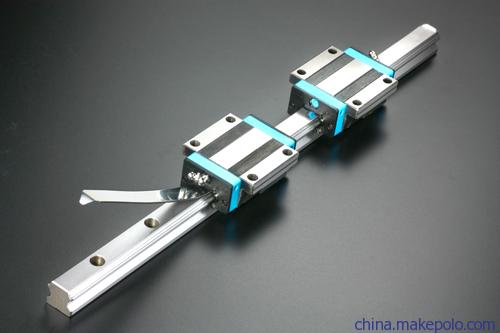

LGS系列滚珠直线导轨副：

一、结构

nalh-LGS型滚动直线导轨副，为四列式单圆弧沟槽接触，各球列设计成45度的接触角，使得LGS型导轨副具有四方向等载荷和自动调心能力的功能。这样可吸收安装面的装配误差，适用于任何姿势。并且LGS型导轨具有较低的摩擦系数，可通过施加足够的预压提高刚性。

二、特点

1、自动调心能力。由圆弧沟槽的DF（45度-45度）组合，钢球的弹性变形及接触点转移，所产生的自动调心能力效果，即使安装面有一定的偏差，也能被导轨副内部吸收，得到高精度平滑稳定的直线运动。

  2、各方向具有高刚性。LGS型导轨副采用四列式圆弧沟槽，各沟槽钢球45度接触角的设计，使得加于LGS滑块的四个方向具有相同的额定载荷，并且必要时可施加足够的预压提高刚性。

 3、高密封性。LGS型导轨副采用新型的双唇密封端盖，比传统的密封端盖更能提高防尘和防污染物的能力，为适应更恶劣的使用环境，可选择安装双层密封端盖。                                                                              预载荷的种类及预紧力、刚度值如下表所示：

详细选型数据和型号请参考公司官网：http://www.nalh.cn

导轨的安装：

首先，使用油石将机床基准面的毛刺及微小凸出部位擦去、修直，并用布擦干净。然后用挥发性液体擦干净。导轨上的防锈油也要先清洗干净。

导轨的侧基面（基准导轨必须用侧基准面）靠上定位台阶侧基准B面后，用螺钉预固定在床身基准A面上，拧紧力不要太大，使导轨底面与基准面紧密接合即可。导轨的侧面与基准B面的压紧方法，用压板将导轨压紧，使导轨的侧面与安装基准B面紧密接合。上述工作完成后，用力矩扳手逐个拧紧导轨的安装螺钉，从中间开始按交叉顺序向两端拧紧。

注意事项：注意润滑防尘防护，安装时请认准基准面按规定安装。
