| 品牌 | 澳欣泉 | 型号 | OXQ-B1 | 加工定制 | 是 |
| 安装方式 | 壁挂式 | 额定电流 | 1.5（mA） | 额定电压 | 24（V） |
| 亮度 | 高亮 | 模组尺寸 | 600*1300（mm） | 屏幕尺寸 | 300*700（mm） |
| 使用环境 | 室内 | 显示方式 | 垂直滚动 | 显示颜色 | 全彩 |
产品介绍
- 产品信息
- 商品名称： 纯水机LED电脑版
- 商品尺寸：600*1300
- 商品品牌： 澳欣泉
- 商品货号：OXQ-B1
- 商品颜色： 图片色
- 材料组成： 电子配件
广州澳欣泉环保科技有限公司
服务热线：400-777-2330
联系人：刘先生13556060509
电 话：020-29830843
公司网站：

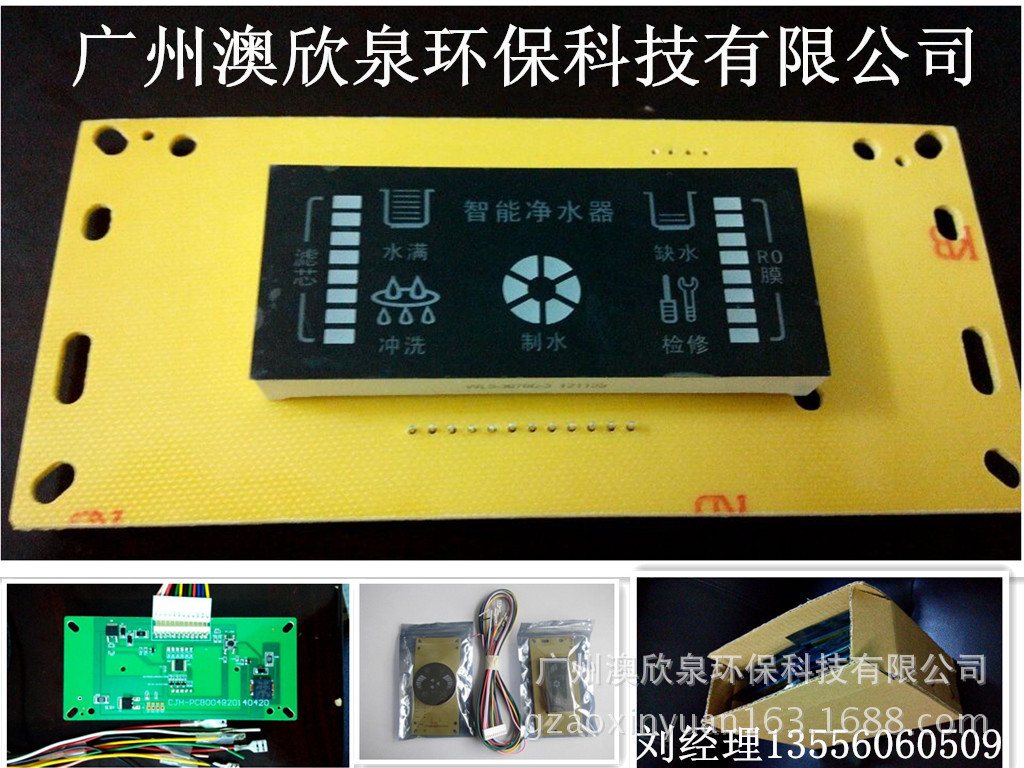

产品实拍图
详细说明
接线说明：
黄色：低压开关
蓝色：高压开关
红色：冲洗电磁阀
绿色：增压泵
黑色：进水电磁阀
剩余（白色和粉色）：接24V电源
适用机型
适用于从自来水管里获取原水的纯水机，也就是说必须保证原水有足够的压力。
功能说明：
| 显示状态 | 工作状态 |
| 冲洗 | 1、开机电源指示灯亮，2秒钟后纯水机工作，并自动冲洗30秒； 2、按强冲洗按钮，自动冲洗30秒； 3、累计制水6小时，中间无冲洗，则自动冲洗30秒； 4、从缺水程序退出后，自动冲洗30秒； （高压泵工作，进水阀打开，冲洗阀打开） |
| 制水 | 当高压开关测到储水桶里水压低于设定值时，纯水机进入制水程序。 （高压泵工作，进水阀打开，冲洗阀关闭） |
水满 | 当高压开关测到储水桶里的水压达到设定值时，纯水机进入水满程序。 （高压泵停止，进水阀关闭，冲洗阀关闭） |
缺水 | 当低压开关测到原水压力低于设定值时，纯水机进入缺水程序，水源灯亮灭跳动。 （高压泵停止，进水阀关闭，冲洗阀关闭） |
接线方式
| 序号 | 线色 | 配线 | | 序号 | 线色 | 配线 | | 序号 | 线色 | 配线 |
| 1 | 黄 | 低压开关 | 6 | 黑 | 进水阀 | 11 | 白 | 24Vdc |
| 2 | 蓝 | 高压开关 | 7 | 黄 | 低压开关 | 12 | 粉红 | 24Vdc |
| 3 | 蓝 | 高压开关 | 8 | 绿 | 泵 | | | |
| 4 | 红 | 冲洗阀 | 9 | 黑 | 进水阀 | | | |
| 5 | 绿 | 泵 | 10 | 红 | 冲洗阀 | | | |
1.该智能控制板采用常规24V/1.5A开关电源供电（电压24V,电流大于1.5A也可以）。
2.该智能控制板具备自动检测自来水管是否有水功能（由低压开关进行检测，闭合时为有水），缺水时报警提示（10声），彩色屏缺水图标闪烁指示，此时冲洗和制水功能停止，水泵、进入待机状态，以降低功耗。3.当自来水管有水时，仪器开机会自动执行冲洗功能，以排除水机RO膜滤芯污物，冲洗完毕后，倘若储水瓶未满(由高压开关进行检测，断开时代表水满）仪器控制板将自动制水，直至水满停止。4.智能控制板每隔8小时自动冲洗RO膜15秒。5.线排列与市场上有所不同，但线颜色与市场上电脑板完全兼容对应，按颜色对应接线使用即可。
