品牌	澳欣泉	型号	OXQ-A3	加工定制	是
安装方式	壁挂式	额定电流	1.5（mA）	额定电压	24（V）
亮度	高亮	模组尺寸	600*1300（mm）	屏幕尺寸	300*700（mm）
使用环境	室内	显示方式	垂直滚动	显示颜色	全彩

产品介绍

•
• • 产品信息
  • 商品名称： 纯水机LED电脑版
  • 商品尺寸：600*1300
  • 商品品牌： 澳欣泉
  • 商品货号：OXQ-A3
  • 商品颜色： 图片色
  • 材料组成： 电子配件

  • 广州澳欣泉环保科技有限公司

    服务热线：400-777-2330

    联系人：刘先生13556060509

    电  话：020-29830843

    公司网站：

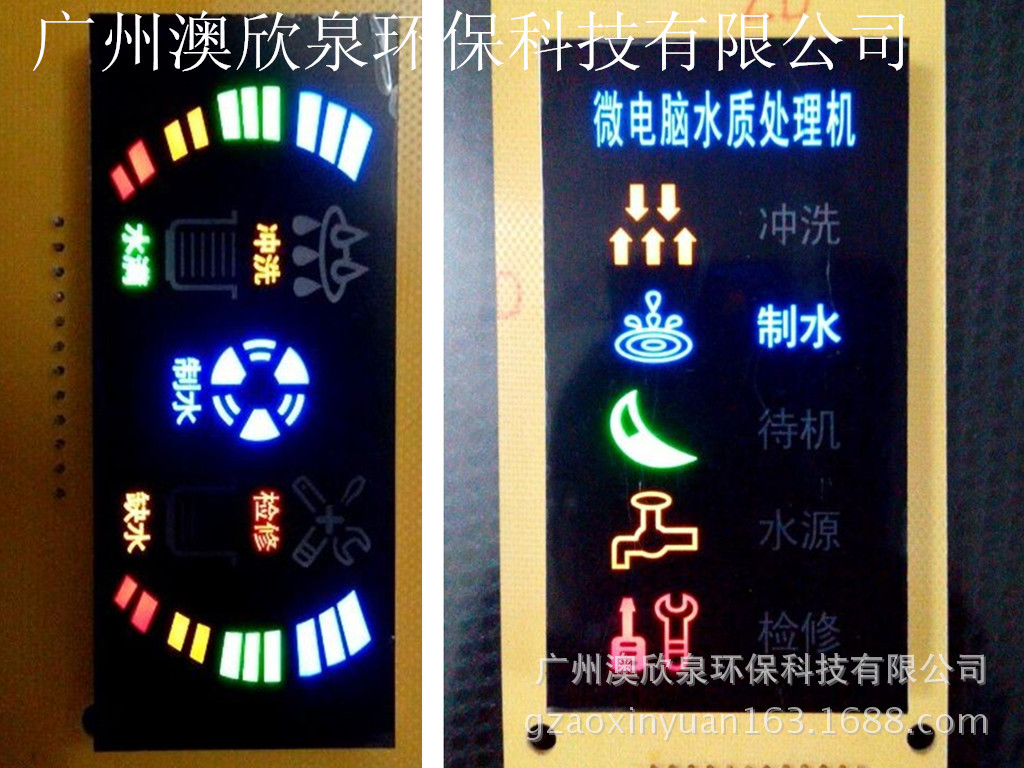

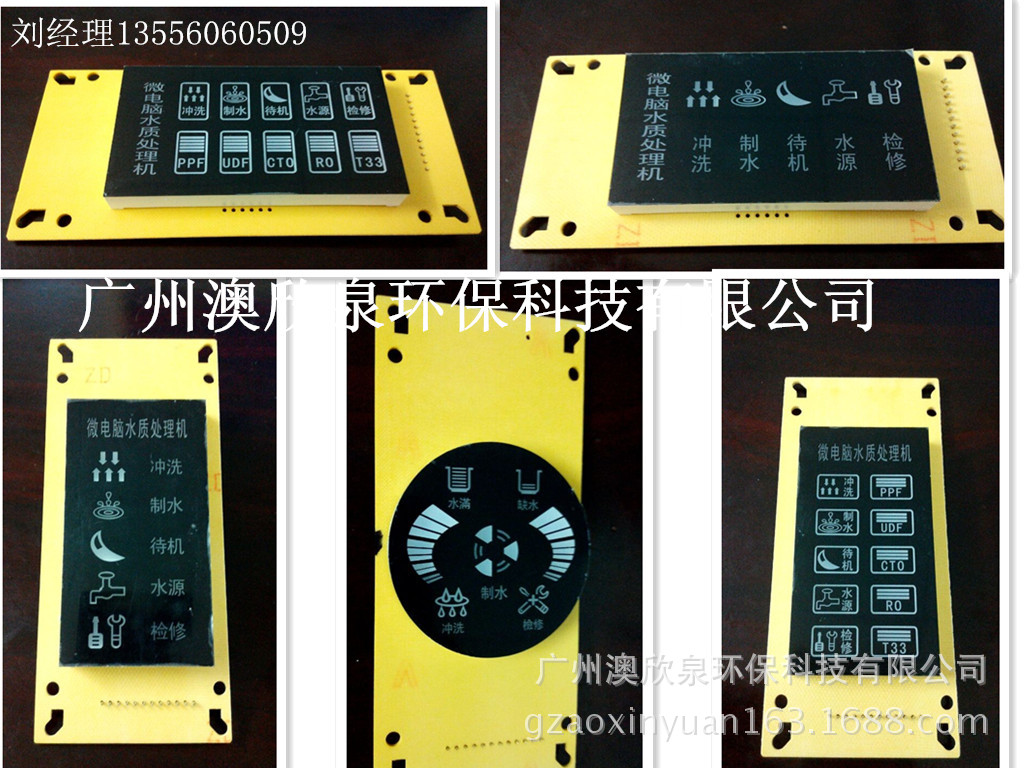

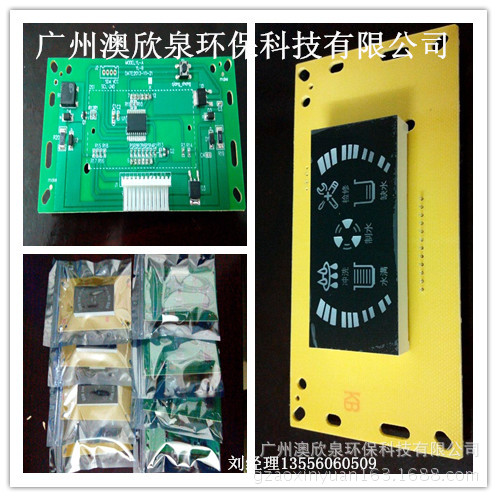

产品实拍图

•


•


详细说明

接线说明：

黄色：低压开关
蓝色：高压开关
红色：冲洗电磁阀
绿色：增压泵
黑色：进水电磁阀
剩余（白色和粉色）：接24V电源

适用机型



   适用于从自来水管里获取原水的纯水机，也就是说必须保证原水有足够的压力。

 功能说明：



显示状态	工作状态
冲洗	1、开机电源指示灯亮，2秒钟后纯水机工作，并自动冲洗30秒； 2、按强冲洗按钮，自动冲洗30秒； 3、累计制水6小时，中间无冲洗，则自动冲洗30秒； 4、从缺水程序退出后，自动冲洗30秒； （高压泵工作，进水阀打开，冲洗阀打开）
制水	当高压开关测到储水桶里水压低于设定值时，纯水机进入制水程序。 （高压泵工作，进水阀打开，冲洗阀关闭）
水满	当高压开关测到储水桶里的水压达到设定值时，纯水机进入水满程序。 （高压泵停止，进水阀关闭，冲洗阀关闭）
缺水	当低压开关测到原水压力低于设定值时，纯水机进入缺水程序，水源灯亮灭跳动。 （高压泵停止，进水阀关闭，冲洗阀关闭）



接线方式



序号	线色	配线		序号	线色	配线		序号	线色	配线
1	黄	低压开关		6	黑	进水阀		11	白	24Vdc
2	蓝	高压开关		7	黄	低压开关		12	粉红	24Vdc
3	蓝	高压开关		8	绿	泵
4	红	冲洗阀		9	黑	进水阀
5	绿	泵		10	红	冲洗阀



1.该智能控制板采用常规24V/1.5A开关电源供电（电压24V,电流大于1.5A也可以）。
2.该智能控制板具备自动检测自来水管是否有水功能（由低压开关进行检测，闭合时为有水），缺水时报警提示（10声），彩色屏缺水图标闪烁指示，此时冲洗和制水功能停止，水泵、进入待机状态，以降低功耗。
3.当自来水管有水时，仪器开机会自动执行冲洗功能，以排除水机RO膜滤芯污物，冲洗完毕后，倘若储水瓶未满(由高压开关进行检测，断开时代表水满）仪器控制板将自动制水，直至水满停止。
4.智能控制板每隔8小时自动冲洗RO膜15秒。
5.线排列与市场上有所不同，但线颜色与市场上电脑板完全兼容对应，按颜色对应接线使用即可。
