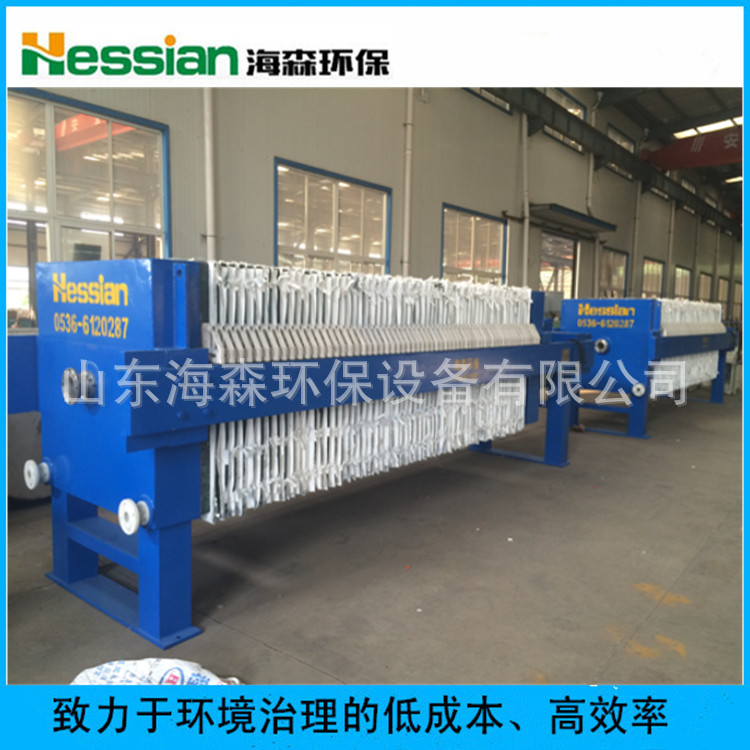

板框压滤机是一种间歇性固液分离设备，是由滤板、滤框排列构成滤室，料泵的压力作用下，将料液送进各滤室，通过过滤介质，将固体和液体分离。广 泛用于化工、染料、石油、陶瓷、制药、食品、淀粉、饴糖、油漆、冶金及各行业的污水处理等。它具有分离效果好、适用范围广、操作简单、投资省等优 点，特别是对粘细物料的分离，有着不可比拟的优越性。
板框压滤机技术特征
项目
型号 | 过滤面积m2 |
| 滤饼厚度mm | 滤板数量 | 滤框数量 | 滤室容积L |
| 过滤压力Mpa | 电机功率KW | 整机质量kg |
HS15 | 15 |
|
30 | 18 | 19 | 226 |
|
0.6 |
2.2 | 1596 |
HS20 | 20 | 24 | 25 | 297 |
| 1796 | ||||
HS25 | 25 | 31 | 32 | 381 |
| 1900 | ||||
HS30-1 | 30 | 37 | 38 | 452 |
| 2028 | ||||
HS40-1 | 40 | 49 | 50 | 595 |
| 2434 | ||||
HS30-2 | 30 |
|
30 | 23 | 24 | 460 |
|
0.6 |
3 | 2650 |
HS40-2 | 40 | 30 | 31 | 595 |
| 3000 | ||||
HS50 | 50 | 38 | 39 | 748 |
| 3450 | ||||
HS60 | 60 | 46 | 47 | 902 |
| 3650 | ||||
BY70 | 70 | 54 | 55 | 1056 |
| 3900 |
板框压滤机
技术参数
| 机型 | ||||||
LDDY-1000 | LDDY-1500 | LDDY-2000 | LDDY-2500 | LDDY-3000 | LDDY-3500 | ||
功率(KW)
| 主机 | 2.2 | 3 | 4 | 5.5 | 7.5 | 7.5 |
成套 | 11 | 13 | 17 | 19 | 22 | 25 | |
滤带宽度(MM) | 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | |
处理量(M3/HR) | 6~11 | 8~16 | 12~23 | 16~28 | 19~33 | 22~41 | |
外形尺寸
| 长(MM) | 5200 | 5400 | 5500 | 5600 | 5600 | 5650 |
宽(MM) | 1650 | 1900 | 2380 | 2900 | 3400 | 3900 | |
高(MM) | 1950 | 2100 | 2150 | 2200 | 2300 | 2350 | |
机型重量(KG) | 3200 | 4200 | 6500 | 7500 | 9000 | 10000 | |
注：板框压滤机根据摆放位置污泥特性定制机器，地基以实际情况为主。
板框压滤机技术参数
处理能力 | 8-10(M3/H) | 12-20(M3/H) | 18-32(M3/H) |
机功率 | 2.5 KW | 3 KW | 4KW |
设备重量 | 4000kg | 5000kg | 6000kg |
出渣压力 | 手动调节 | 液压调节 | 液压调节 |
网带宽 | 1000mm | 1500mm | 2000mm |
外形尺寸 | 5300×1900×2000 | 5300×2400×2000 | 5300×2900×2000mm |
