CNC影像测量系统

NEXIV

VMZ-R6555CNC影像测仪

载物台行程:650mm(X)x550mm(Y)x200mm(Z)

应用领域：

  适用大型零部件和对载物台上的多个工件进行“逐步和重复”测量

Type1～3 ： 大型PCB、大型塑料模制品等

Type4/TZ ： 高密度大型PCB等

TypeA ：   大型冲压钣金件、大型塑料模制件等

类型1、2和3-标准倍率变焦头

Type10.5X～7.5X  Type21X～15X  Type32X～30X

类型1、2和3使用尼康15X变焦光学系统，具有长工作距离，宽视场（FOV）以及主达0.35的数值孔径。所有标准变焦头都配备LED落射、透射和内部/外部环形照明器，提供顶部照明光、底部照明光以及具有三种不同斜角照明光，确保清晰呈现模糊的边缘。

类型4和TZ-高倍率变焦头

Type4 4X～60X  TypeTZ1X～X7.5/16X～120X

类型4和TZ使用尼康15X和120X变焦光学系统，具有更高的倍率精度和更高的数值孔么（0.46)。类型4配有LED落射、透射和环形照明器，提供顶部照明光、底部照明光和50度斜角照明光。TZ配有适用于主物镜镜头（16～120x)的落射、透射和暗场照明器，以及适用于辅助物镜镜头（1～7.5X）的LED落射和暗场照明器。

类型A-宽视场变焦头

TypeA0.35X～3.5X

   类型使用尼康10X变焦光学系统，具有低部率精度范围内最宽的视场，最长的工作距离和最高的数值孔么（0.11），而且它配备了LED落射、透射和环形照明器，提供顶部和斜角照明光。

8段LED内外环形照明器

Type1～3

 类型1、2和3配有8段LED内外环形照明器，能够提供最佳照明条件，清晰呈现模糊的边缘。您可以从8个照明器段的任意方向选反37度、55度、和75度这三个斜角之一，还可以组合使用任意照明器段以及使用任意光强度。

改善不确定度

尼康全新线性编码器ModuRay配有非接触式读取头，有助于提高确定度。

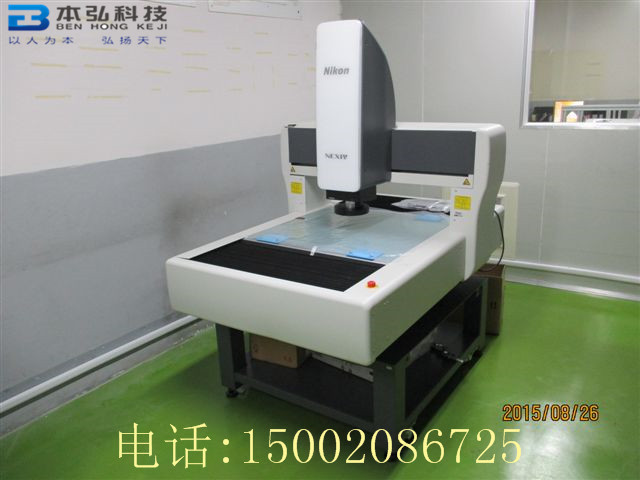

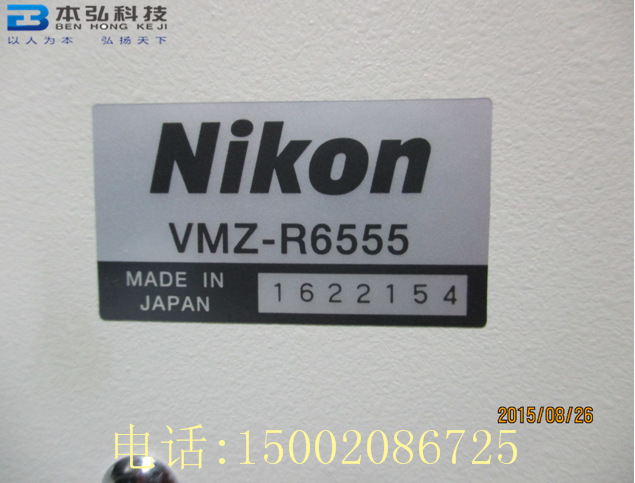

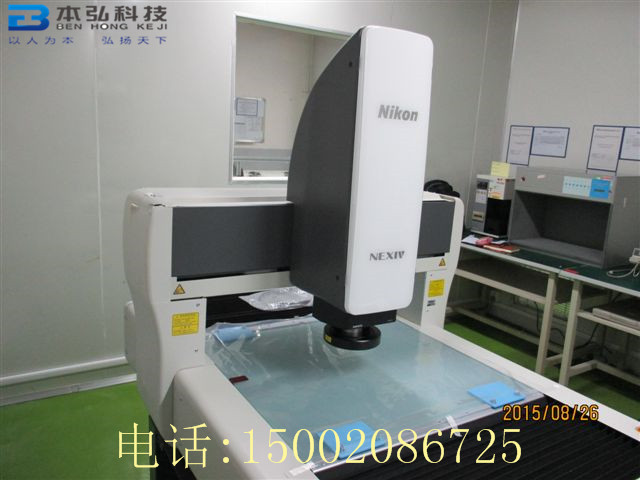

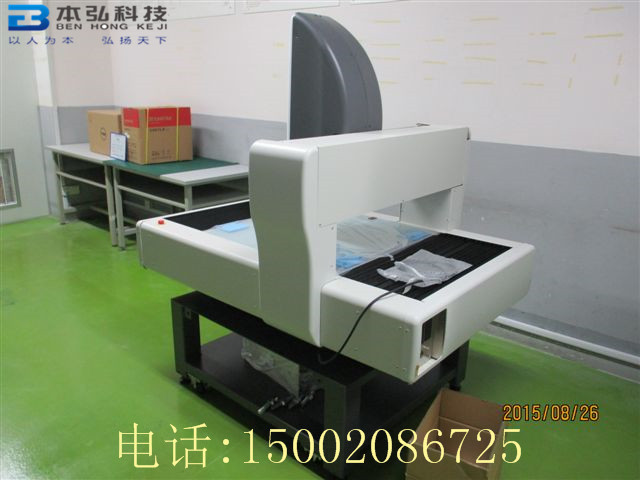

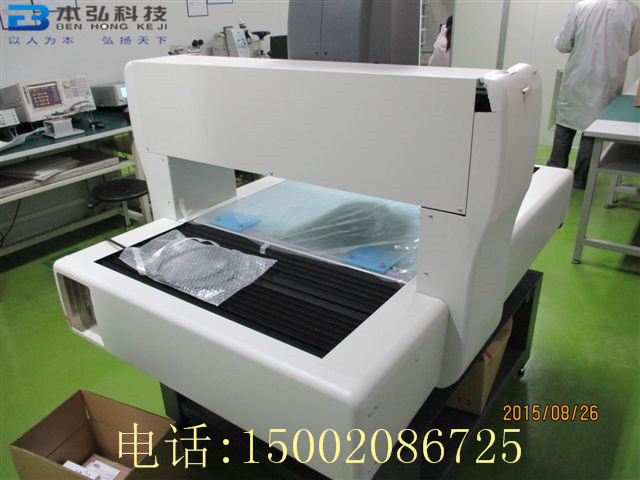

实物图片
