JCB4(B)甲烷检测报警仪 使用说明书 GB 3836-2000 执行标准：AQ 6207-2007 QB/NF005-2007 版 本： No.2 出版日期：2007-06-08 扬中市南方矿用电器有限公司 警告：1、严禁使用说明书规定以外的电池！ 2、严禁改变本安电路和本安电路有关的元器件的型号、规格和参数！ 3、本产品不得随意与其他未经联检的产品连接！ 4、应按煤矿安全规程和产品性能规定的正常或非正常的调校周期和方法调校本仪器！ 使用前应认真阅读本说明书。仪器执行AQ6207-2007 [便携式载体催化甲烷检测报警仪]和QB/NF005-2007[JCB4(B)甲烷检测报警仪]。仪器防爆型式为矿用本质安全兼隔爆型，仪器防爆标志为 ExibdⅠ。 一、用途和特点 JCB4(B)甲烷检测报警仪（以下简称检测仪）是我公司最新研制生产的智能化、多功能、超小型数字式甲烷（瓦斯）浓度检测报警仪器，主要适用于煤矿有瓦斯爆炸危险的场所，如煤矿井巷、采掘工作面、采空区、回风巷道、皮带运输巷道、机电峒室等处，连续监测甲烷浓度，每隔半小时自动记录并存储一帧数据；当甲烷浓度超限时，检测仪立即发出声、光报警，同时将每隔10秒钟自动记录并存储一帧数据。检测仪可在上述场所固定使用，也可供下井干部、通风管理人员、瓦斯检测员、放炮员、采掘工作面工作人员等随身携带使用。 检测仪采用高性能传感器、微电脑数字技术和新型电子器件，性能稳定，门限准确，反应迅速，精度高。使用方式采用人性化设计，软调节技术，操作简单，使用方便。检测仪外壳采用ABS高强度全塑结构，配用高密封性能的按键式电子薄膜开关，四位高亮度红色数码管显示，结构新颖，造型别致,体积小，重量轻，携带方便。 除上述数据自动记录存储（可随时读出）功能外，检测仪还具有时钟显示、电池工作电压检测、报警点（门限）显示等多种实用功能，以及欠压报警、欠压自动关机、超浓报警、超浓自动关机等多种自保功能，从而达到国内同类产品领先水平。 二、仪器命名和型号编制方法 仪器按下面的方法命名和编制型号: 三、技术参数和功能 1、使用环境条件： 工作温度： （0 ～ 40）℃ 相对湿度： ≤ 98 ％(25℃) 贮存温度： （－40 ～ 60）℃ 气 压： （80 ～ 106）kPa 风 速： ≤ 8 m/s 具有甲烷或煤尘爆炸危险的煤矿井下 2、显示方式： 四位红色发光数字显示 3、分辨率： 0.01 ％ CH4 4、工作方式： 扩散式 5、甲烷部分： (1)、测量范围： （0.00 ～ 4.00）％ CH4 (2)、测量误差： 0.00 ～ 1.00 ％ CH4 时， ≤ ±0.10 ％ CH4 1.00～ 3.00 ％ CH4 时， 真值的±10% 3.00～ 4.00 ％ CH4 时， ≤ ±0.30 ％ CH4 (3)、响应时间： ≤ 20 s (4)、超限报警功能： A、报警范围： 报警点可在0.50 ～ 4.00 ％ CH4 范围内任意设置 （出厂设置在 1.00 ％ CH4 ），可随时进行检查或调整。 B、报警误差： ≤ ±0.10 ％ CH4 C、报警方式： 红色数字闪光、警报声。 D、报警声级强度： ≥ 80 dB (5)、探头寿命： ＞ 1 年 6、时钟部分： (1)、制式： 24 小时制 (2)、显示内容： 小时、分 (3)、误差： ≤ ± 1分钟 / 24 小时 （可手动校正） 7、电池工作电压部分： (1)、测量范围： 3.10 V ～ 5.00 V (2)、测量误差： ≤ ± 0.05 V (3)、显示方式： E字后显示电压值 8、数据的自动记录并存储功能： (1)、记录格式： 时间 - 甲烷浓度 (2)、存储方式： 不报警时，每隔半小时自动记录并存储一帧数据。 报警时，每隔10秒钟自动记录并存储一帧数据。 (3)、存储容量： 120 帧 （可根据用户要求增容） 9、软调节功能： (1)、调节方式： 按键式 (2)、调节内容： 零点，校正等 10、欠压报警和欠压自动关机功能： 电池工作电压E ＜ 3.10 V 时,出现P1.00 ,同时声报警, 2秒钟后自动关机。 11、超浓报警和超浓自动关机功能： 甲烷浓度 ≥ 5.00％ CH4 时,数字闪动，2秒钟后自动关机。 12、一次充电连续工作时间：＞ 10小时 13、电池组充电寿命： ＞ 500 次 14、整机工作电流：正常工作电流：130mA， (报警时170mA)。 15、本安电源：仪器采用镍氢电池Ni-MH 1.8Ah，3节串联，串0.6Ω/20W的限流电阻2个，构成本安电池组件： 额定电压Ue：3.6V； 最高输出电压Uo：4.0V； 最大输出电流Io：3.6A。 16、防爆型式： 矿用本质安全兼隔爆型 17、防爆标志： ExibdⅠ 18、外形尺寸： 100×56×24 ( mm ) 19、重量： ≤200 g 四、外形结构和工作原理 1、 检测仪外形结构如图1。 2、检测仪的工作原理。 检测仪采用高性能热催化元件组成甲烷惠氏电桥，由载体催化元件（俗称黑元件）和纯载体元件（俗称白元件）组成测量臂，由金属膜电阻组成辅助臂，稳压电路为电桥提供稳定的电压。在新鲜空气中桥路处于平衡状态，在被测气体中，甲烷（瓦斯）在黑元件表面发生催化氧化反应（无焰燃烧），使黑元件温度增高，电阻增大，桥路失去平衡，从而输出一个电位差（在一定范围内，其大小与甲烷的浓度成正比）。 此电位差经A/D转换器转换成数字信号，送单片机进行数字处理。经数字处理后的数字信号送驱动电路，驱动数码管显示出被测气体的甲烷浓度。当甲烷浓度达到或超过报警值时，单片机立即输出控制信号，经报警电路控制声报警器发出警报声，同时使红色数字发出闪光。 由电池工作电压采样电路取得的电位差经A/D转换器转换成数字信号，送单片机进行数字处理。经数字处理后的数字信号送驱动电路，驱动数码管显示出电池工作电压。当电池工作电压低于 3.10 V 时或甲烷浓度达到或超过 5.00 ％ CH4 时，单片机输出控制信号，控制开关电路关机。 除完成上述功能外，检测仪的软件还完成时钟、报警点的编制、数据的存储和读出，以及多项软调节、软显示、软控制等功能，包括与输入电路结合，建立了人机对话平台。

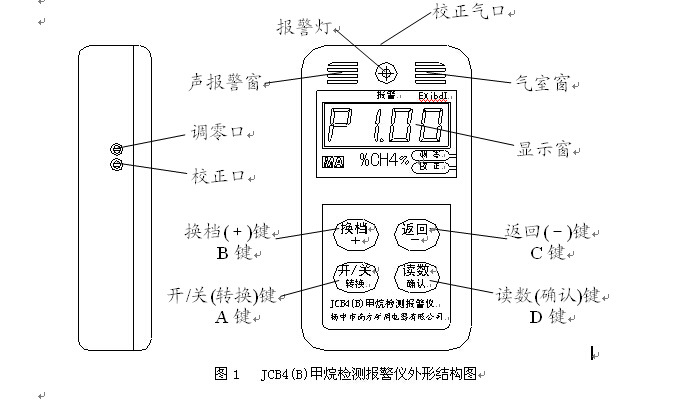

五、使用方法 1、 开机 按住开/关(转换)键（以下简称A键）2秒钟以上再松手，检测仪即打开。首先显示0000，紧接着显示工作电压EX.XX，然后自动进入甲烷检测状态。若此时EX.XX ＜ 3.10且闪动，2秒钟后自动关机，说明检测仪的电池电量已不足，应予充电。 2、关机 按住A键2秒钟以上再松手，发光数字熄灭，检测仪自行关闭。（关机后时钟继续运行，不受影响）。 3、观看时钟、电池工作电压和报警点 检测仪开机后处于甲烷检测状态，按换档(＋)键（以下简称B键），即进入时钟状态，前2位显示小时，后2位显示分，中间点每秒闪烁一次。再按B键，进入电池工作电压检测状态，前1位显示E，表示电池工作电压，后3位显示电池工作电压值。再按B键，进入报警点状态，前1位显示P，表示报警点，后3位显示报警点值。若再按B键，则检测仪又回到甲烷检测状态，从而构成四项循环的观看方式。 4、状态返回 不管检测仪处于何种状态，只要按返回(－)键（以下简称C键），检测仪立即返回甲烷检测状态。 5、观看存储记录 按住读数(确认)键（以下简称D键）2秒钟以上再松手，显示窗出现READ字样，表示检测仪已进入读数(观看存储记录)状态。再按D键，出现时间，再按D键，出现该时间的甲烷浓度，构成第1帧数据。重复上述操作，可以一一观看到所有120帧的数据。当观看到第120帧数据时，下一帧即为已观看过的第1帧数据，从而构成存储记录循环观看的方式。每次操作后的等待时间不能超过5秒钟，否则检测仪将自动退出读数状态，返回甲烷检测状态。 6、充电 检测仪充电应使用专用充电器JCB4(B)-DG（单个）或JCB4(B)-Z5（5个组合），充电器适用于220V交流电源（允许电网电压波动±10 ％），通电后充电器的绿色电源指示灯（POWER）应亮，将检测仪插入充电器的充电插座，红色充电指示灯（CHARGE）应亮，单个检测仪的充电电流为200±5 mA，充电时间一般不少于12小时。充完电后应开机检查一下电池工作电压，通常达到4.3 V 以上时认为已充满。 检测仪充电时应处于关机状态。 六、调试方法 只有经过专门培训的专职人员，方可对检测仪进行调试。 首先按开关转换键开机，仪器进入甲烷检测状态后，先A键，1秒钟内再按D键，重复此操作直到仪器出现RY X表示仪器进入工作制式状态。当显示值为需要的RY 2时，按D键确认并退出工作制式状态后关机。RY参数设置结束，仪器即为硬调节型。当显示值为RY 2时，按返回键将2降为1，按D键确认后退出工作制式状态，关机。RY参数设置结束，此时仪器即为软调节型。 （一） 硬调节型 1、甲烷的调试 (1)、零点的检查和调整 在新鲜空气中，开机10分钟，待显示值稳定后，观察显示值是否为0.00，否则应进行零点调整。进行零点调整时，应先按A键，1秒钟之内再按D键，此时末位的小数点闪亮，表示检测仪已进入调零状态。用专用螺丝刀在调零口调节，使显示值为0.00，然后按D键确认并退出调零状态，返回甲烷检测状态，零点调整结束。 (2)、精度的检查和调整 只有经过零点调整后的检测仪方可进行精度的检查和调整。 将校正气嘴插入检测仪的校正气口，通入浓度为 1.00 ％ 左右的 CH4 标准气样，控制流量在200 ml/min，待显示值稳定后，观察显示值是否为标准气样值，否则应进行精度调整。 进行精度调整时，用专用螺丝刀在校正口调节,使显示值为标准气样值即可。 2、时钟的调试 准备好一个经标定过的标准时钟。开机后按B键进入时钟状态，观察显示值是否与标准时钟一致，若误差在1分钟以上，可进行调整。 进行调整时，应先按A键，1秒钟之内再按D键，此时末位的小数点闪亮，表示检测仪已进入时钟调整状态。重复按B键可使小时数或分钟数递加，重复按C键可使小时数或分钟数递减，按A键可改变递加或递减的是小时数还是分钟数，进行上述操作，使显示值为标准时钟值，然后按D键确认并退出时钟调整状态，返回时钟显示状态，时钟调整结束。 在调整过程中，按C键只能使小时数或分钟数递减到00为止，再按C键将不起作用；按B键只能使小时数递加到23为止，分钟数递加到59为止，再按B键将不起作用。 3、电池工作电压的调试 准备好经标定过的有效数字不少于4位的数字万用表。打开检测仪后盖，数字万用表打在20 V挡，正负表笔分别接电路板上的E＋和E－。开机后按B键2次进入电池工作电压状态，待显示值稳定后，观察检测仪的显示值是否与数字万用表上的显示值一致，否则应进行精度调整。 进行精度调整时，应先按A键，1秒钟之内再按D键，此时首位的小数点闪亮，表示检测仪已进入电压调整状态。重复按B键可使显示值递加，重复按C键可使显示值递减，按A键可改变递加或递减的速度，进行上述操作，使检测仪的显示值与数字万用表上的显示值一致，然后按D键确认并退出精度调整状态，返回电池工作电压检测状态，精度调整结束。 4、报警点的调试 开机后按B键3次进入报警点状态，此时报警灯发出红色闪光、警报声不断,显示P1.00（出厂设置值），若用户要求更改，可进行调整。 调整时，应先按A键，1秒钟之内再按D键，此时末位的小数点闪亮，表示检测仪已进入报警点调整状态。重复按B键可使显示值递加，重复按C键可使显示值递减，进行上述操作，使显示值为用户要求值，然后按D键确认并退出报警点调整状态，返回报警点状态，调整结束。 （二） 软调节型 软调节时严禁使用改锥调节调零电位器和校准电位器。 1、甲烷的调试 (1)、零点的检查和调整 在新鲜空气中，开机10分钟，待显示值稳定后，观察显示值是否为0.00，否则应进行零点调整。进行零点调整时，应先按A键，1秒钟之内再按D键，此时末位的小数点闪亮，表示检测仪已进入调零状态。，重复按B键可使显示值递加，重复按C键可使显示值递减，按A键可改变递加或递减的速度，进行上述操作，使显示值为0.00，然后按D键确认并退出调零状态，返回甲烷检测状态，零点调整结束。 (2)、精度的检查和调整 只有经过零点调整后的检测仪方可进行精度的检查和调整。 将校正气嘴插入检测仪的校正气口，通入浓度为 1.00 ％ 左右的 CH4 标准气样，控制流量在200 ml/min，待显示值稳定后，观察显示值是否为标准气样值，否则应进行精度调整。 进行精度调整时，应先按A键，1秒钟之内再按D键，此时末位的小数点闪亮，表示检测仪已进入调零状态。重复上述操作，此时首位的小数点闪亮，表示检测仪已进入精度调整状态。重复按B键可使显示值递加，重复按C键可使显示值递减，按A键可改变递加或递减的速度，进行上述操作，使显示值为标准气样值，然后按D键确认并退出精度调整状态，返回甲烷检测状态，精度调整结束。 2、时钟的调试 准备好一个经标定过的标准时钟。开机后按B键进入时钟状态，观察显示值是否与标准时钟一致，若误差在1分钟以上，可进行调整。 进行调整时，应先按A键，1秒钟之内再按D键，此时末位的小数点闪亮，表示检测仪已进入时钟调整状态。重复按B键可使小时数或分钟数递加，重复按C键可使小时数或分钟数递减，按A键可改变递加或递减的是小时数还是分钟数，进行上述操作，使显示值为标准时钟值，然后按D键确认并退出时钟调整状态，返回时钟显示状态，时钟调整结束。 在调整过程中，按C键只能使小时数或分钟数递减到00为止，再按C键将不起作用；按B键只能使小时数递加到23为止，分钟数递加到59为止，再按B键将不起作用。 3、电池工作电压的调试 准备好经标定过的有效数字不少于4位的数字万用表。打开检测仪后盖，数字万用表打在20 V挡，正负表笔分别接电路板上的E＋和E－。开机后按B键2次进入电池工作电压状态，待显示值稳定后，观察检测仪的显示值是否与数字万用表上的显示值一致，否则应进行精度调整。 进行精度调整时，应先按A键，1秒钟之内再按D键，此时首位的小数点闪亮，表示检测仪已进入电压调整状态。重复按B键可使显示值递加，重复按C键可使显示值递减，按A键可改变递加或递减的速度，进行上述操作，使检测仪的显示值与数字万用表上的显示值一致，然后按D键确认并退出精度调整状态，返回电池工作电压检测状态，精度调整结束。 4、报警点的调试 开机后按B键3次进入报警点状态，此时报警灯发出红色闪光、警报声不断,显示P1.00（出厂设置值），若用户要求更改，可进行调整。 调整时，应先按A键，1秒钟之内再按D键，此时末位的小数点闪亮，表示检测仪已进入报警点调整状态。重复按B键可使显示值递加，重复按C键可使显示值递减，进行上述操作，使显示值为用户要求值，然后按D键确认并退出报警点调整状态，返回报警点状态，调整结束。 七、注意事项 1、检测仪长期使用，应定期进行检查和标定，一般每半月进行一次。 2、检测仪使用时应防止水滴溅入，避免经受猛烈撞击和挤压。 3、根据使用情况，应对检测仪的气室和甲烷探头进行定期和不定期的清洗。 4、检测仪充电房应通风良好，并远离矿灯充电房和H2S等有害气体源。 5、不得随意改变本安电路元气件型号、规格、参数。 6、充电必须在井上安全场所进行。 7、井下使用时须加有动物皮质的皮套。 八、保管和维修 1、检测仪应有专人保管，并建立登记制度，将使用情况一一记录在册。 2、检测仪长期不用，应放于通风干燥处贮藏，避免与H2S等有害气体接触，每季度进行一次充放电。 3、禁止随意拆卸检测仪，维修工作应有经过专门培训的专职人员担任。维修时应注意，电路板在更换元器件和焊接后，应涂三防漆两遍。 4、严禁在井下或有爆炸危险的场所拆卸检测仪。电池组和甲烷探头系特殊防爆组件，损坏后必须整体更换，由本厂提供配件，不得用其它类型的部件代替。更换甲烷探头后，检测仪必须重新调试。 九、检测仪附件 1、专用皮套 1 个 2、校正气嘴 1 个 3、产品使用说明书 1 份 4、出厂合格证 1 份 5、专用小改锥 1 把 （若批量则每五台配一把专用小改锥） 十、配供件 1、JCB4(B) - DG 充电器 (单个) 2、JCB4(B) - Z5 充电器 (5个组合) 扬中市南方矿用电器有限公司 |
