使用说明书 执行标准：GB3836-2000 MT703-2008 Q/321182DEH007-2011 版 本： No.1 出版日期：2011-01-10 （苏）制 11000039号-1 扬中市南方矿用电器有限公司 目录 警告 2 一、用途和特点··· 2 二、仪器命名和本安参数··· 2 三、技术参数和功能··· 2 四、外形结构和工作原理··· 3 五、使用方法··· 4 六、调试方法··· 5 七、注意事项··· 6 八、保管和维修··· 6 九、测定器附件··· 6 十、配供件··· 6 附录A· 7 !警告! 在使用之前，一定要阅读如下内容： 必须使用原厂配套的充电器充电。 严禁使用说明书规定外的电池。 任何负责该仪器使用的人或将维修该仪器的人一定要详细阅读该使用手册。 只有在使用、养护和维修过程中严格遵照制造商的建议，才能使仪器达到设计的功能。 注意!! 为防止电击危险，在维修传感器的时侯，一定要关闭电源，在开盖时绝对禁止操作。 为减少引燃的危险，一定要在没有危险气体存在的情况下对电池进行充电或维修传感器。 CTH1000-8A一氧化碳测定器为防爆设计，任何其它元件替代将会对此有所削弱从而引起爆炸危险。 一、用途和特点 CTH1000-8A一氧化碳测定器（以下简称测定器）是我公司最新研制生产的智能化、多功能、超小型数字式一氧化碳浓度检测报警仪器，主要适用于煤矿等有一氧化碳危险的场所，如煤矿井巷、采掘工作面、采空区、回风巷道、皮带运输巷道、机电峒室等处，连续监测一氧化碳浓度，每隔半小时自动记录并存储一帧数据；当一氧化碳浓度超限时，测定器立即发出声、光报警，同时将每隔10秒钟自动记录并存储一帧数据。测定器可在上述场所固定使用，也可供下井干部、通风管理人员、放炮员、采掘工作面工作人员等随身携带使用。 测定器采用高性能传感器（进口）、微电脑数字技术和新型电子器件，性能稳定，门限准确，反应迅速，精度高。使用方式采用人性化设计，软调节技术，操作简单，使用方便。测定器外壳采用ABS高强度全塑结构，配用高密封性能的按键式电子薄膜开关，四位高亮度红色数码管显示，结构新颖，造型别致；体积小，重量轻，携带方便。 除上述数据自动记录存储（可随时读出）功能外，测定器还具有时钟显示、电池工作电压检测、报警点（门限）显示等多种实用功能，以及欠压报警、欠压自动关机等多种自保功能，从而达到国内同类产品领先水平。 二、仪器命名、本安参数 2．1 仪器按下面的方法命名： C T H 1000 – 8A 统一归口编号和生产单位产品序号 测量范围，（0～1000）×10-6CO 电化学 一氧化碳 测定器 2．2 本安参数 Uo：DC 4.2V； Io： 2.0A ； 额定工作电压：DC3.6 ；工作电流≤75mA。 2．3 防爆型式：矿用本质安全型； 防爆标志：ExibI。 2. 4 测定器的本安电源（电池组）：3 × Ni-MH1.6 Ah。 三、技术参数和功能 1、使用环境条件： 温度：(0～40)℃； 相对湿度：≤98%（25℃时）； 大气压力：(80～116)kPa； 风速：不大于8m/s； 具有甲烷或煤尘爆炸危险的煤矿井下； 在无淋水、积水的地方； 2、显示方式： 四位红色发光数字显示 3、分辨率： 1×10-6CO 4、工作方式： 扩散式 5、测量范围： （0 ～ 1000）×10-6CO 6、测量误差符合表1要求： 表1 单位为1×10-6CO 测量范围 | 基本误差 | 0～20 | 不大于±2 | >20～100 | 不大于±4 | >100～500 | 不大于测量值的±5% | >500～1000 | 不大于测量值的±6% |

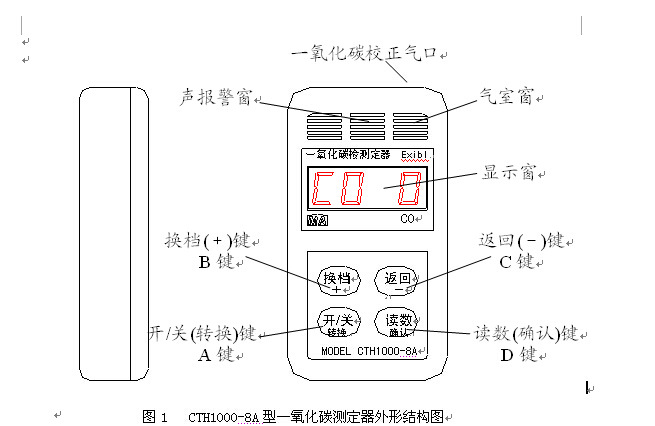

7、响应时间： 不大于45s 8、报警功能： A、报警范围：报警点可在（5 ～ 500）×10-6CO 范围内任意设置 （出厂设置在24×10-6CO），可随时进行检查或调整。 B、报警误差： 不大于 1×10-6CO C、报警方式： 红色数字闪光、警报声。 D、报警声级强度： ≥ 75 dB（A） 9、探头寿命： ≥ 2 年 10、时钟部分： (1)、制式： 24 小时制 (2)、显示内容： 小时、分 (3)、误差： ≤ ± 1分钟 / 24 小时 （可手动校正） 11、电池工作电压部分： (1)、测量范围： 3.1 V ～ 5 V (2)、测量误差： ≤ ± 0.01 V (3)、显示方式： E字后显示电压值 12、数据的自动记录并存储功能： (1)、记录格式： 时间 - 一氧化碳浓度 (2)、存储方式： 不报警时，每隔半小时自动记录并存储一帧数据。 报警时，每隔10秒钟自动记录并存储一帧数据。 (3)、存储容量： 120 帧 （可根据用户要求增容） 13、软调节功能： (1)、调节方式： 按键式 (2)、调节内容： 零点，校正等 14、欠压报警和欠压自动关机功能： 电池工作电压E ≤ 3.1 V 时，欠压值闪动，2秒钟后自动关机。 15、一次充电连续工作时间：＞ 40小时 16、电池组充电寿命： ＞ 500 次 17、外壳采用抗静电ABS工程塑料，爬电距离、电气间隙和间距均≥2.0mm。 18、外形尺寸： 100×56×24 ( mm ) 19、重量： ≤200 g 四、外形结构和工作原理 1、 测定器外形结构如图1。
2、测定器的工作原理。 测定器采用高性能一氧化碳传感器，与金属膜电阻组成惠氏一氧化碳惠氏电桥，在新鲜空气中桥路处于平衡状态，在被测气体中，一氧化碳在传感器中发生化学反应，使桥路失去平衡，从而输出一个电位差（在一定范围内，其大小与一氧化碳的浓度成正比）。 此电位差经A/D转换器转换成数字信号，送单片机进行数字处理。经数字处理后的数字信号送驱动电路，驱动数码管显示出被测气体的一氧化碳浓度。当一氧化碳浓度达到或超过报警值时，单片机立即输出控制信号，经报警电路控制声报警器发出警报声，同时使红色数字发出闪光。 由电池工作电压采样电路取得的电位差经A/D转换器转换成数字信号，送单片机进行数字处理。经数字处理后的数字信号送驱动电路，驱动数码管显示出电池工作电压。当电池工作电压低于 3.1 V 时，单片机输出控制信号，控制开关电路关机。 除完成上述功能外，测定器的软件还完成时钟、报警点的编制、数据的存储和读出，以及多项软调节、软显示、软控制等功能，包括与输入电路结合，建立了人机对话平台。 五、使用方法 1、 开机 按住开/关(转换)键（以下简称A键）2秒钟以上再松手，测定器即打开。首先显示0000，紧接着显示工作电压EX.XX，然后自动进入一氧化碳检测状态。若此时X.XX ＜ 3.10且闪动，2秒钟后自动关机，说明测定器的电池电量已不足，应予充电。 2、关机 按住A键2秒钟以上再松手，发光数字熄灭，测定器自行关闭。（关机后时钟继续运行，不受影响）。 3、观看时钟、电池工作电压和报警点 测定器开机后处于一氧化碳检测状态，按换档(＋)键（以下简称B键），即进入时钟状态，前2位显示小时，后2位显示分，中间点每秒闪烁一次。再按B键，进入电池工作电压检测状态，前1位显示E，表示电池工作电压，后3位显示电池工作电压值。再按B键，进入报警点状态，此时声报警器不断发出警报声，前1位显示P，表示报警点，后3位显示报警点值。若再按B键，则测定器又回到一氧化碳检测状态，从而构成四项循环的观看方式。 4、状态返回 不管测定器处于何种状态，只要按返回(－)键（以下简称C键），测定器立即返回一氧化碳检测状态。 5、观看存储记录 按住读数(确认)键（以下简称D键）2秒钟以上再松手，显示窗出现READ字样，表示测定器已进入读数(观看存储记录)状态。再按D键，出现时间，再按D键，出现该时间的一氧化碳浓度，构成第1帧数据。重复上述操作，可以一一观看到所有120帧的数据。当观看到第120帧数据时，下一帧即为已观看过的第1帧数据，从而构成存储记录循环观看的方式。每次操作后的等待时间不能超过5秒钟，否则测定器将自动退出读数状态，返回一氧化碳检测状态。 6、充电 测定器充电应使用专用充电器CTH1000-8A-DG（单个）或CTH1000-8A-Z5（5个组合），充电器适用于220V交流电源（允许电网电压波动±10 ％），通电后充电器的绿色电源指示灯（POWER）应亮，将测定器插入充电器的充电插座，红色充电指示灯（CHARGE）应亮，单个测定器的充电电流为（200±5）mA，充电时间一般不少于12小时。充完电后应开机检查一下电池工作电压，通常达到4.2 V 以上时认为已充满。 测定器充电时应处于关机状态。 六、调试方法 只有经过专门培训的专职人员，方可对测定器进行调试。严禁在使用过程中启动调试程序。 1、一氧化碳的调试 (1)、零点的检查和调整 在新鲜空气中，开机10分钟，待显示值稳定后，观察显示值是否为0.00，否则应进行零点调整。进行零点调整时，应先按A键，1秒钟之内再按D键，此时末位的小数点亮，表示测定器已进入调零（第1）状态。重复按B键可使显示值递加，重复按C键可使显示值递减，按A键可改变递加或递减的速度，进行上述操作，使显示值为0.00，然后按D键确认并退出调零状态，返回一氧化碳检测状态，零点调整结束。 (2)、精度的检查和调整 只有经过零点调整后的测定器方可进行精度的检查和调整。 将校正气嘴插入测定器的校正气口，通入浓度为500×10-6左右的 CO 标准气样，控制流量在200mL/min，待显示值稳定后（至少3分钟），观察显示值是否为标准气样值，否则应进行精度调整。 进行精度调整时，应先按A键，1秒钟之内再按D键，此时末位的小数点亮，表示测定器已进入第1状态。重复上述操作，此时首位的小数点亮，表示测定器已进入精度调整（第2）状态。重复按B键可使显示值递加，重复按C键可使显示值递减，按A键可改变递加或递减的速度，进行上述操作，使显示值为标准气样值，然后按D键确认并退出精度调整状态，返回一氧化碳检测状态，精度调整结束。 2、时钟的调试 准备好一个经标定过的标准时钟。开机后按B键进入时钟状态，观察显示值是否与标准时钟一致，若误差在1分钟以上，可进行调整。 进行调整时，应先按A键，1秒钟之内再按D键，此时末位的小数点亮，表示测定器已进入时钟调整（第1）状态。重复按B键可使小时数或分钟数递加，重复按C键可使小时数或分钟数递减，按A键可改变递加或递减的是小时数还是分钟数，进行上述操作，使显示值为标准时钟值，然后按D键确认并退出时钟调整状态，返回时钟显示状态，时钟调整结束。 在调整过程中，按C键只能使小时数或分钟数递减到00为止，再按C键将不起作用；按B键只能使小时数递加到23为止，分钟数递加到59为止，再按B键将不起作用。 3、报警点的调试 开机后按B键3次进入报警点状态，显示P 24（出厂设置值），若用户要求更改，可进行调整。 调整时，应先按A键，1秒钟之内再按D键，此时末位的小数点亮，表示测定器已进入报警点调整（第1）状态。重复按B键可使显示值递加，重复按C键可使显示值递减，进行上述操作，使显示值为用户要求值，然后按D键确认并退出报警点调整状态，返回报警点状态，调整结束。 七、注意事项 1、严禁在使用过程中乱按测定器上的按键，以免偶然启动调试程序，改变调试参数，引起 故障。 2、 测定器常期使用，应定期进行上述调试方法中的一氧化碳的调试项和报警点的检查项， 一般每半月进行一次。 3、测定器使用时应防止水滴溅入，避免经受猛烈撞击和挤压。 4、根据使用情况，应对测定器的气室进行定期和不定期的清洗。 5、测定器充电房应通风良好，并远离矿灯充电房和H2S等有害气体源。 6、严禁井下充电。 7、严禁使用说明书规定外的电池。 8、维修时不得随意改变元器件的参数、规格、型号。 9、使用时需佩动物皮套。 八、保管和维修 1、测定器应有专人保管，并建立登记制度，将使用情况一一记录在册。 2、测定器长期不用，应放于通风干燥处贮藏，避免与H2S等有害气体接触，每季度进行一次充放电。 3、禁止随意拆卸测定器，维修工作应有经过专门培训的专职人员担任。维修时应注意，电路板在更换元器件和焊接后，应涂三防漆两遍。 4、严禁在井下或有爆炸危险的场所拆卸测定器。电池组系特殊防爆组件，损坏后必须整体更换，由本厂提供配件，不得用其它类型的部件代替。更换一氧化碳探头后，测定器必须重新调试，按调试方法中一氧化碳的调试方法进行。 九、测定器附件 1、专用皮套 1 个 2、校正气嘴 1 个 3、产品使用说明书 1 份 4、出厂合格证 1 份 十、配供件 1、CTH1000-8A-DG 充电器 (单个) 2、CTH1000-8A-Z5 充电器 (5个组合) 附录A （规范性目录） 序 号 | 零部件(材料) 名称 | 规格型号 （材质） | 生产单位 | 安标编号 （或其它认证编号） | 有效期 | 受控类别 | 1 | 一氧化碳元件 | CO-AF | 英国ALPHASENSE公司 | | | D | 2 | 镍氢电池 | Ni-MH1.6Ah×3 | 广东江门三捷电池实业有限公司 | | | D | 3 | 外壳 | 100×56×24（mm） ABS工程塑料 | 扬中市力和塑料制品公司 | | | D |
扬中市南方矿用电器有限公司 地址：江苏省扬中市港东北路32号 邮编：212200 电话：15952182604 传真：0511-85152929
|
