一 、 特性

1. 单通道差分门驱动器
2.  1个差分端输出的放大器
3.  1个单端输入的放大器
4.  1个抗尖峰脉冲和迟滞的比较器
5.  串口总线控制
6.  l线电压检测保护
7.  桥电流检测保护
8.  过压和过流保护

二、描述

GDM6101是一个无线充电发射端的控制器，由单电源供电，可以给电池充电。电源管理部分为内部和外部电流提供稳定的电源。通过串口总线，GDM6101和外部MCU通讯来获取信息来驱动充电器内置驱动管直接驱动外部Mosfet。当检测到过流或者过压的情况时，内部的检测电路将会关闭Mosfet。

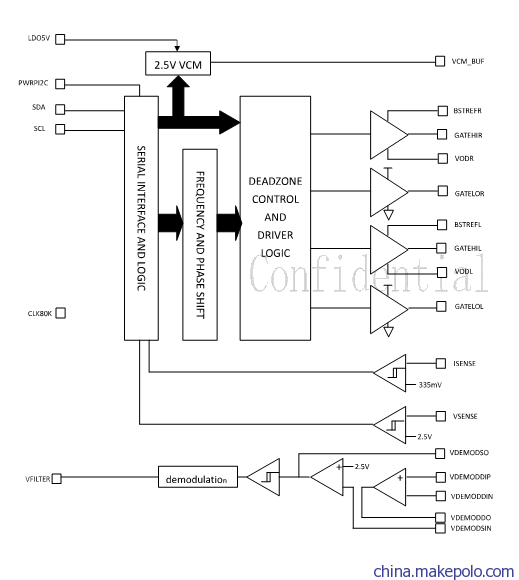

三、线路图
