一、概述

SDC141是一款锁定型的霍尔开关集成电路，由反向电路保护器、高稳定度的电压稳压器、霍尔电压发生器、差分放大器、史密特触发器和集电极开路输出级组成。可广泛应用于三相无刷直流电机、无刷直流风扇、电表、焊接设备、家用电器装着、速度测量等场合。

二、特点

工作电压范围宽：4V~24V

内置温度补偿电路

内置电源反向电压保护功能

工作温度：-50℃~150℃

封装形式：TO-9S、SOT-23-3

开集电极输出

最大20mA输出电流

工作速度：0~100kHz以上

三、应用

三相直流无刷电机

高性能数字开关

流速计

速度检测

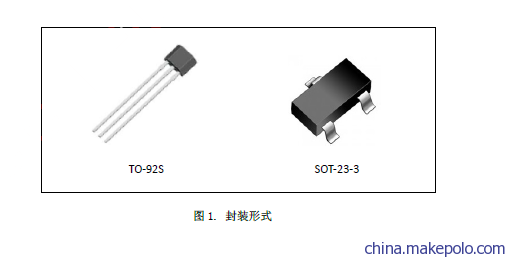

四、封装形式

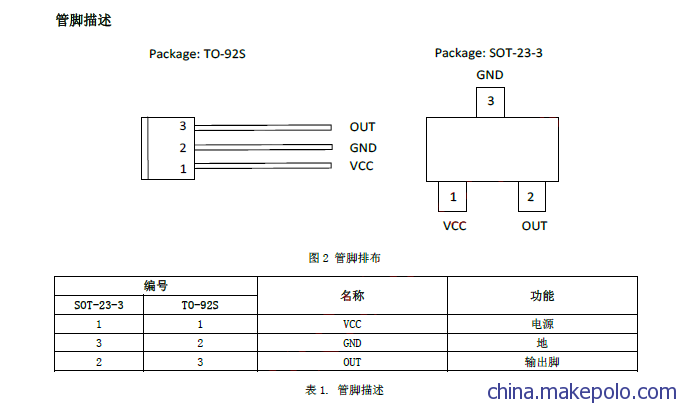

五、管脚描述

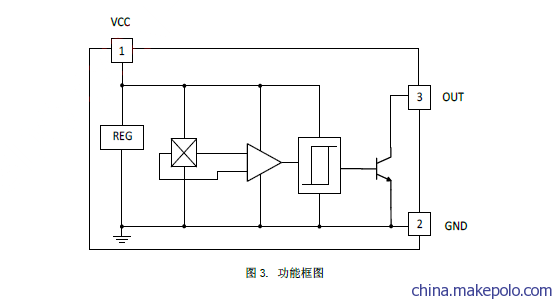

六、功能框架

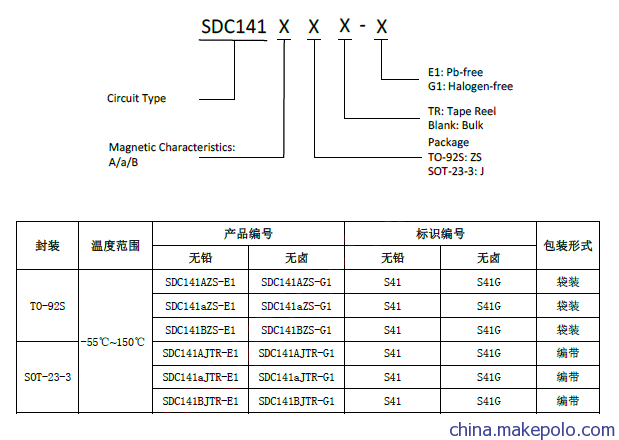

七、订购信息
