一、产品名称：全气动钢网清洗机
二、产品型号：XRD-S1060
三、产品简介：
XRD-S1060系列全气动钢网清洗机既可锡膏、红胶和硅胶残留物，亦可应用于PCB板、夹具和其他与锡膏红胶相关的清洗工作。同类型产品亦广乏应用于油墨、铝浆、银浆等的清洗。
XRD-S1060 系列产品完全采用高压空气为能源，整合全球优质控制执行元件{如FESTO （德国）、SMC\CKD(日本)、Ingersoll Rand(美国)、G-Doking(韩国)},采用全气动逻辑控制，一键式操作，轻松完成清洗和干燥工作。清洗压力可根据需要进行调节，确保钢网张力的稳定，从而保证钢网更长的使用寿命。
XRD-S1060 系列可以使用各种类型的清洗液来完成高效率的清洗，如IPA、酒精及其他水机基溶剂等。超晋达可根据客户的实际需要，向客户推荐使用最合适的清洗液，如XRD-C-01\CJD-C-02等。
四、产品技术参数
清洗效果
清洗性能
◎BGA：0.1mm
◎QFP：0.3mm
◎0603chip(0201mil)
◎3mm印胶钢网
◎半导体硅胶
◎红胶
◎有铅锡膏
◎无铅锡膏
主要特点
● 完全不用电，不存在任何安全隐患
● 四级过滤装置，确保清洗液的循环利用，实现清洗液损耗最少化
● 安全互锁装置加整机完全密封设计，确保生产安全和环境安全
● 特殊旋转喷淋设计，确保钢网的全面高清洁度
● 自动加排液系统，有效降低劳动强度，节省工作时间
● 特殊小排风口设计，改善工作环境
● 清洗压力可调，确保钢网张力的稳定
● 可视液量设计，方便及时加液，确保机器的正常工作
● 集中控制，维护方便
● 全不锈钢材料管道，安全耐用，持久耐腐蚀
● 独特的钢网安装设计，清洗不同尺寸钢网，无需另置安装治具
● 与同类产品相比，使用寿命更长，效果更好，性价比更高
产品规格
型 号 | XRD-S1060 |
外形尺寸 | L 650 X W 1000 X H 1650 mm |
净 量 | 300 KG |
气源/电源 | 0.4～0.6 MPa |
耗 气 | 500-700L/min |
适用钢网尺寸 | 736 X 736 X 40 mm（MAX） 370 X 470 X 40 mm(MIN) |
四级循环过 | 四级 1级20μm/ 2级10μm/ 3级5μm/ 4级1μm |
储液箱容 | 60 L （MAX） |
排气口尺寸 | ￠125 X H 30 mm |
必要排气速度 | 5m/sec |
清洗方式 | 360°清洗液旋转喷淋清洗+360°空气旋转喷射干燥 |
清洗时間 | 2～4 min ※ |
干燥时间 | 2～4 min ※ |
适用溶剂 | IPA、酒精、水基溶剂 XRD-C-01/C-02/C-06 |
※清洗时间和干燥时间均为使用本公司推荐溶剂时所需时间；具体所需时间随使用溶剂种类的不同而有所不同。 |

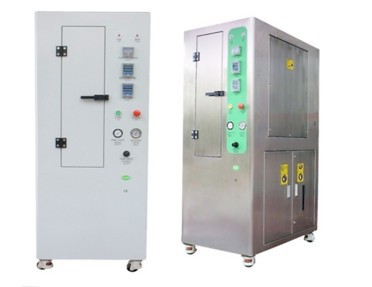

清洗机展示图
五、产品基本结构
● 材料 外壳及机架分别采用T=2.0mmSUS304#不锈钢板和40*40*2mmSUS304#不锈钢方通，内部结构采用T=2mm SUS304#不锈钢板制造。(如客户选择喷粉外壳,则外壳及机架采用T=1.5mm冷轧板和40*40*2mm冷拉方通,表面喷粉.)
● 上部为清洗工作室及操作面板。
● 下部为储液箱,气动隔膜泵及过滤系统.
● 顶部为排风系统，设有￠125mm外接排风口
六、安装
安装场所
为了确保安全生产和防止设备可能发生的损坏，应将设备安装在符合下列环境条件的场所：
