章 产品介绍
一、产品概述
MBSL8RO模块是8路继电器输出模块,通过隔离RS485接口输出。模块采用标准的Modbus RTU通讯,可直接适配各种上位机组态软件、PLC、DCS等。模块电源、RS485通讯电气信号相互隔离,有效抑制各类串模和共模干扰,同时也保障了模块的稳定、可靠工作。

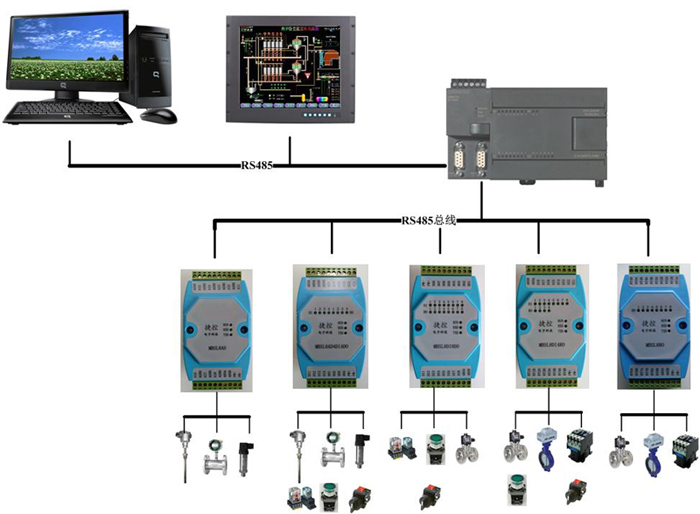

1、采用RS485 MODBUS RTU标准通讯,可与上位机组态软件、PLC、工业触摸屏等进行组网、带通讯状态指示灯
2、信号控制、电源、RS485通讯电气信号相互隔离。
3、通讯电路采用防雷、抗干扰设计、电源极性保护。
4、RS485通讯信号输出接口采用过压过流双保护。
5、可广泛用于工业现场设备的信号采集和控制。
6、通讯格式可通过软件设置。
二、主要技术指标
项 目 | 技术指标 |
信号输入 | 1、输出通道:8路常开继电器输出 2、负载容量:阻性负载250V/2A 感性负载250V/1A 3、继电器线圈和触点隔离电压:2000V |
通讯输出 | 1.通讯协议:MODBUS-RTU 2.接口类型:隔离RS485通讯,输出接口采用过压过流双保护 3.波特率: 4800bps、9600bps、19200bps、38400bps、57600bps 4.校验位:无校验、偶校验、奇校验 5.设置方式:模块地址、波特率、校验位均可通过软件设置 6.通讯距离:@9600bps 1200米 |
模块尺寸及安装方式 | 1、 安装方式:标准DIN导轨安装或螺丝安装 2、 外形尺寸:125×73×35mm |
工作环境 | 温度:-10~+60℃ 湿度:35~85%(不结露) |
工作电源 | 1.供电电压:10V~30V宽范围供电,带电源极性保护 2.电源功耗:小于3W |
三、接口定义
端子名称 | 说 明 | 端子名称 | 说 明 |
PW+ | 外部电源输入正端 | 485A | RS485信号A+ |
PW- | 外部电源输入负端 | 485B | RS485信号B- |
RY1A |
继电器输出通道1 | RY5A |
继电器输出通道5 |
RY1B | RY5B | ||
RY2A |
继电器输出通道2 | RY6A |
继电器输出通道6 |
RY2B | RY6B | ||
RY3A |
继电器输出通道3 | RY7A |
继电器输出通道7 |
RY3B | RY7B | ||
RY4A |
继电器输出通道4 | RY8A |
继电器输出通道8 |
RY4B | RY8B |
四、模块接线示意
五、通讯说明
1、通讯参数说明(出厂值): 9600,N,8,1
参 数 | 说 明 |
9600 | 波特率 |
N(无校验) | 校验位 |
8 | 数据位 |
1 | 停止位 |
第二章 Modbus寄存器和通讯协议说明
一.模块支持的MODBUS功能码和地址范围
1.模块支持的MODBUS功能码
寄存器类型 | 地址范围 | 功能码 | 功能码说明 | 操 作 |
输出线圈寄存器 | 00001-00008 | 0x01H | 读多个线圈寄存器 | 读取一个或多个线圈寄存器的值 |
0x05H | 写一个线圈寄存器 | 写一个线圈寄存器的值 | ||
0x0FH | 写一个或多个线圈寄存器 | 写一个或多个线圈寄存器的值 | ||
保持寄存器 | 40001-40016
| 0x03H | 读多个保持寄存器 | 读取一个或多个保持寄存器的值 |
0x 06H | 写单个保持寄存器 | 将一个数据写入保持寄存器 | ||
0x 10H | 写多个保持寄存器 | 将一个或多个数据写入保持寄存器 |
)
二.寄存器定义描述
1.输出线圈寄存器(功能码:0x01H、0x05H、0x0FH
地址 | 参数 | 长度 | 读/写 | 最小值 | 最大值 | 说明 |
00001 | RY1 | 1 | 读/写 | 0 | 1 | 数字量输出位1的状态 |
00002 | RY2 | 1 | 读/写 | 0 | 1 | 数字量输出位2的状态 |
00003 | RY3 | 1 | 读/写 | 0 | 1 | 数字量输出位3的状态 |
00004 | RY4 | 1 | 读/写 | 0 | 1 | 数字量输出位4的状态 |
00005 | RY5 | 1 | 读/写 | 0 | 1 | 数字量输出位5的状态 |
00006 | RY6 | 1 | 读/写 | 0 | 1 | 数字量输出位6的状态 |
00007 | RY7 | 1 | 读/写 | 0 | 1 | 数字量输出位7的状态 |
00008 | RY8 | 1 | 读/写 | 0 | 1 | 数字量输出位8的状态 |
2.保持寄存器(功能码:0x03H、0x06H、0x10H)
地址 | 参数 | 长度 | 读/写 | 最小值 | 最大值 | 说 明 |
40002 | RY(1~8) | 2 | 读/写 | 0 | 0xff | 控制8位数字量输出的状态 |
| ||||||
40003 | 设备地址 | 2 | 读/写 | 1 | 247 | 1(默认) |
40004 | 波特率 | 2 | 读/写 | 1 | 5 | 1(4800) 2(9600)默认 3(19200) 4(38400) 5(57600) |
40005 | 校验位 | 2 | 读/写 | 1 | 3 | 1(无校验.)默认 2(奇校验) 3(偶校验) |
40006 | 功能码选择 | 2 | 读/写 | 0 | 1 | 如果设置为1则从保持寄存器控制输出端口,设置为0则是由 |
40007 | 产品版本 | 2 | 只读 | 0 | -- | 年份+月份+日 |
第三章 产品配置
一.通讯设置
1.默认出厂的通讯参数
项目 | 寄存器地址 | 说明 | 默认值 |
地址 | 40003 | 1(默认) | 1 |
波特率 | 40004 | 1(4800) 2(9600)默认 3(19200) 4(38400) 5(57600) | 2 |
校验位 | 40005 | 1(无校验.)默认 2(奇校验) 3(偶校验) | 1 |
数据位 | --- | 不可调 | 8位 |
停止位 | --- | 不可调 | 1位 |
1、为了防止用户忘记设置过的通讯参数导致无法和模块通讯。特意设计了恢复初始化功能。2.复位通讯参数
2、用牙签按住模块背后的“按键”不放持续3秒以上,直到模块“RUN”红色指示灯闪烁放开按住的按键,RUN灯闪烁3次后恢复常亮(运行状态)即恢复出厂设置。然后切断模块电源重新上电后通讯参数已复位为默认值。
二、通讯指示灯说明
1、模块上电后,模块红色工作指示灯“RUN”常亮,当按复位键或设置通讯参数时会以1秒的间隔闪三下。
2、模块通讯中,通讯指示灯按照接收数据“RXD”闪烁,CPU处理后发送数据“TXD”闪烁规律闪烁。当通讯不正常时闪烁状态会异常闪烁,从而判断通讯故障原因。
三、上位机调试说明
本模块提供一个标准modbus调试软件来实现模块的功能调试和参数设置,请按照如下步骤进行操作:
l使用RS485转换器连接电脑和模块
l将24V外部电源接入模块并通电,为避免不必要的损坏,通电前请检查电源正负端是否连接正确
l打开调试软件编辑好的文件,设定正确通讯参数,打开通讯端口,进入功能调试或参数设置界面
l选择相应设置、采集及控制选项
注意:在对模块端子接线时,建议先将端子排取下来接,接好后再插上去。并按照接线图和模块上的接线符号核对好,确定无误后再通电。
