7526-3单组份有机硅密封胶
一、产品特点:
7526-3是一款单组份低黏度室温固化有机硅密封胶。具有卓越的抗冷热变化、抗应力变化等性能,耐高低温,在-50~220℃长期保持弹性和稳定,抗紫外线,耐老化,并具有优异的绝缘、防潮、抗震、耐电晕、抗漏电和耐化学介质性能。本品属半流动的脱醇型单组份室温固化硅橡胶,适用于铜和聚碳酸酯(PC)材料粘接密封,完全符合欧盟ROHS指令要求。
二、典型用途:
1、电子电器配件的防潮、防水封装。
2、绝缘及各种电路高频头板的保护涂层。
3、电气及通信设备倒车雷达密封防水。

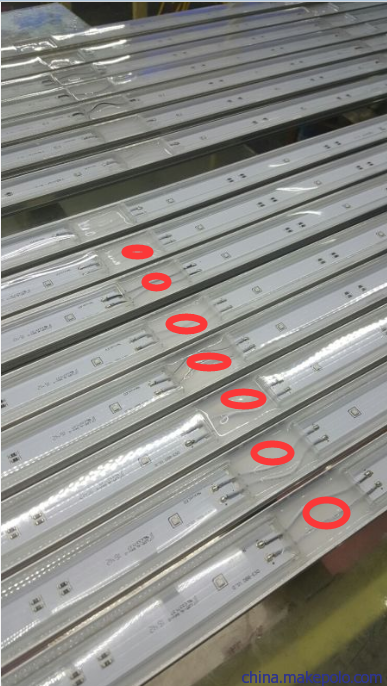

4、LED 灯饰 模块及象素的防水封装。
5、高温空气过滤器、高温烘箱等工业产品的生产粘接密封,以及高温管道的密封。
6、适用于小型或薄层(灌封厚度一般小于5mm)电子元器件、模块、光电显示器和线路板的灌封保护。
三、使用工艺:
1、清洁表面:将被灌封物体的表面清理干净,除去锈迹、灰尘和油污等。
2、施 胶:拧开胶管盖帽,将胶液挤到已清理干净的表面,使之自然流平。
3、固 化:将已灌封的部件置于空气中,当表皮形成后,紧接着就是从表面向内部的固化过程,在24小时以内(室温25℃及55%相对湿度),7526-3胶将固化2~4mm的深度,随时间延长,固化深度逐渐增加,由于深层固化需要的时间较长,因而建议7526-3一般用于小型电子元件和薄层灌封,6mm厚密封胶完全固化需7天以上时间。注:建议厚度大于5mm的灌封选用欧普特双组份类型的产品。
四、注意事项:
操作完成后,未用完的胶应立即拧紧盖帽,密封保存。再次使用时,若封口处有少许结皮,将其去除即可,不影响正常使用。胶在贮存过程中,管口部也有可能出现少量的固化现象,将之清除后可正常使用,不影响产品性能。
五、固化前后技术参数:
固 化 前 | 性能指标 | 参考标准 | 7526-3 |
外观 | 目测 | 半透明半流动 |
粘度(cps) | GB/T 2794-1995 | 10000~15000 |
相对密度(g/cm3) | GB/T 533-2008 | 0.98 |
表干时间(min) | GB/T13477.5-2002 | 2~10 |
完全固化时间 (H) | 使用环境实测 | 24 |
固化类型 | 使用体系实测 | 脱醇型 |
固 化 后 | 硬度(Shore
A) | GB/T 531.1-2008 | 30±5 |
拉伸强度(MPa) | GB/T528-2009 | ≥1.0 |
剪切强度(MPa) | GB/T7124-2008 | ≥0.68 |
断裂伸长率(%) | GB/T 528-2009 | ≥150 |
剥离强度(N/mm) | GB/T7124-2008 | ≥10 |
使用温度范围(℃) | 使用环境实测 | -50~220 |
体积电阻率 (Ω·cm) | GB/T 1692-2008 | ≥3.0×1014 |
介电强度 (kV/·mm) | GB/T 1695-2005 | ≥20 |
介电常数 (1.2MHz) | GB/T1693-2007 | 2.8 |
以上性能数据均在25℃,相对湿度55%固化7天后所测。本公司对测试条件不同或产品改进造成的数据不同不承担相关责任。
六、包装规格:
300ML/支,25支/箱
七、贮存及运输:
1、本产品需在25℃以下的阴凉干燥环境中贮存,在25℃以下贮存期为6个月。
2、此类产品属于非危险品,可按一般化学品运输。
3、超过保存期限的产品应确认有无异常后方可使用。
