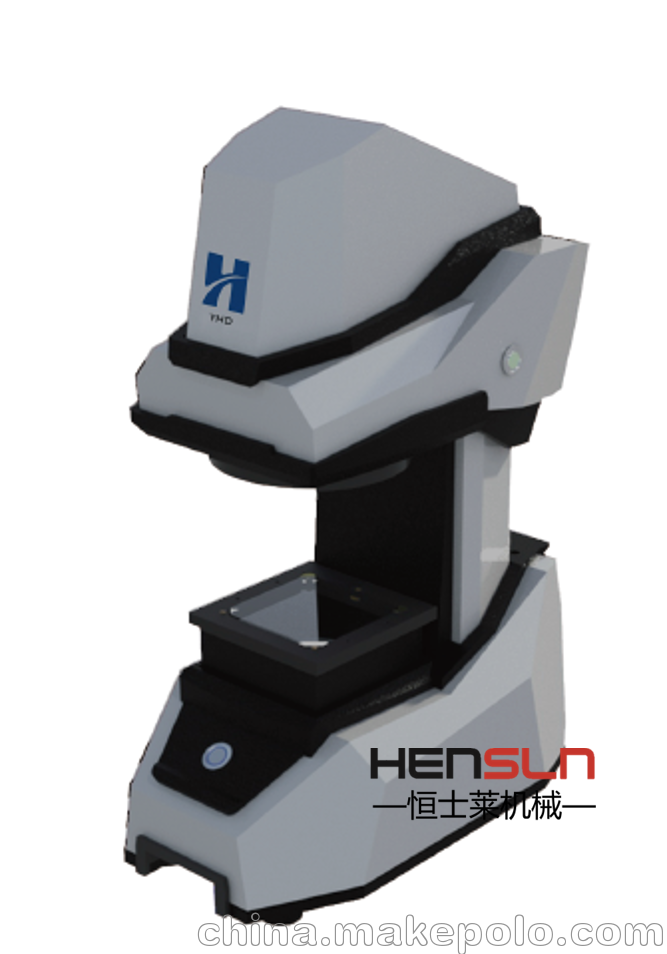

一键式测量仪简介

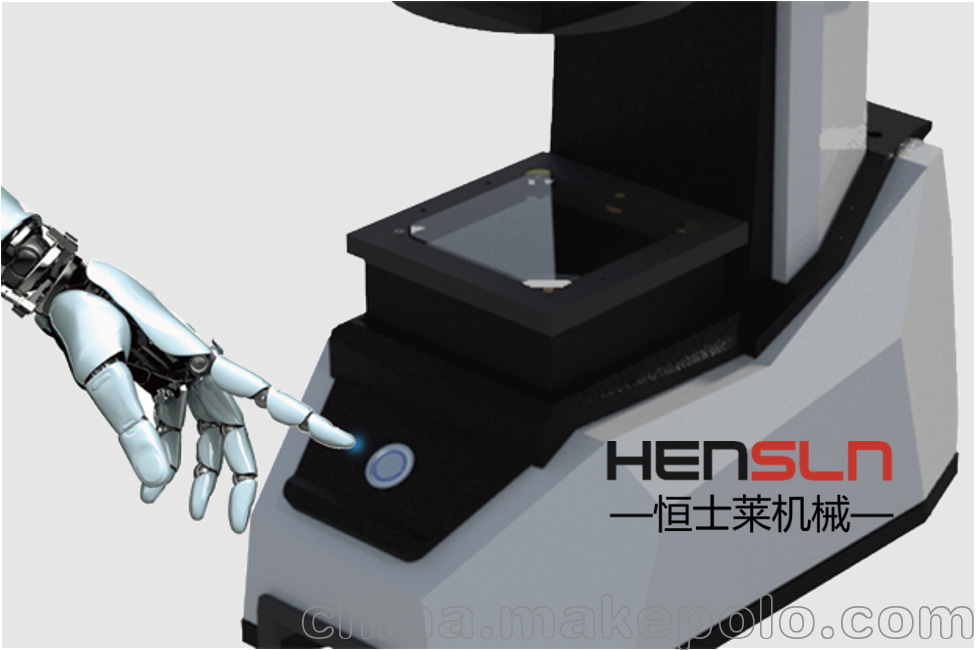

一键式测量仪，快速测量仪，获得客户的高度评价。一键式测量仪，取代了传统X Y坐标台运动式测量方式， 开创了快速测量的新理念。通过将远心成像与智能图像处理软件的结合，任何繁琐的测量任务，都变得无比简单。只需把工件放置载物台，然后轻轻按一键，工件尺寸瞬间完成。

产品特点:

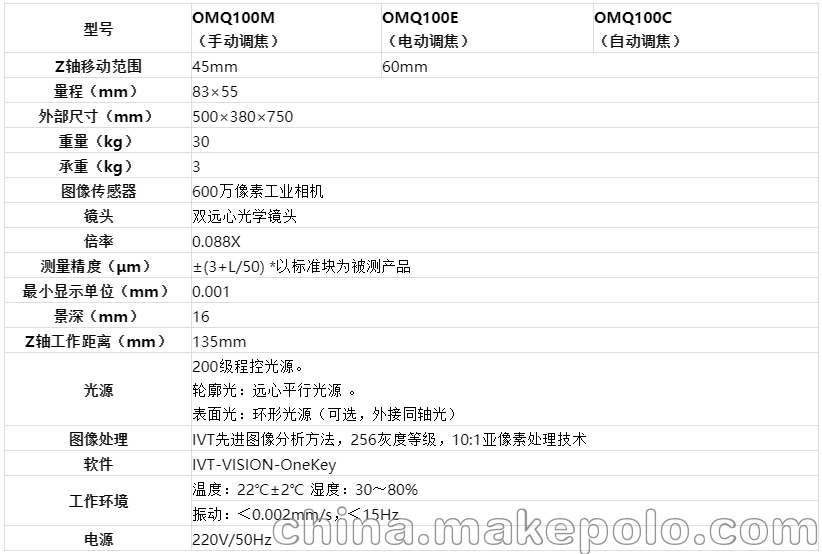

OMQ100系列 技术参数：

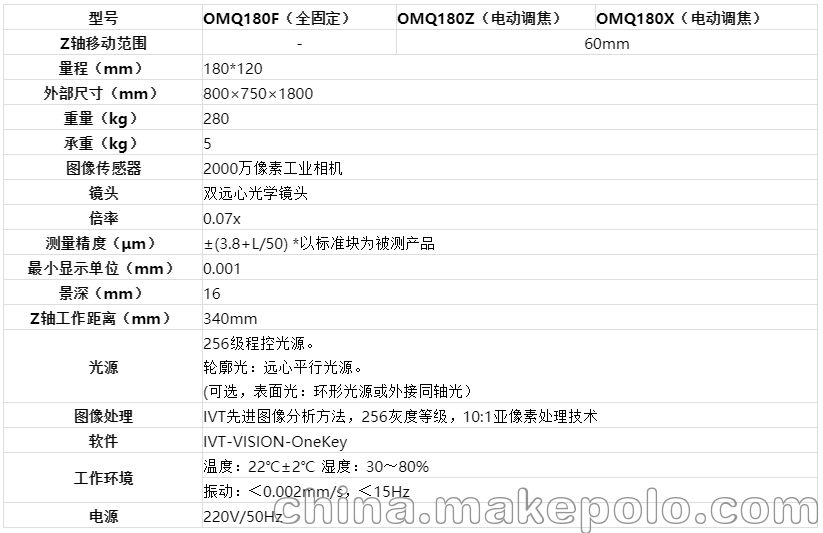

OMQ180系列 技术参数：

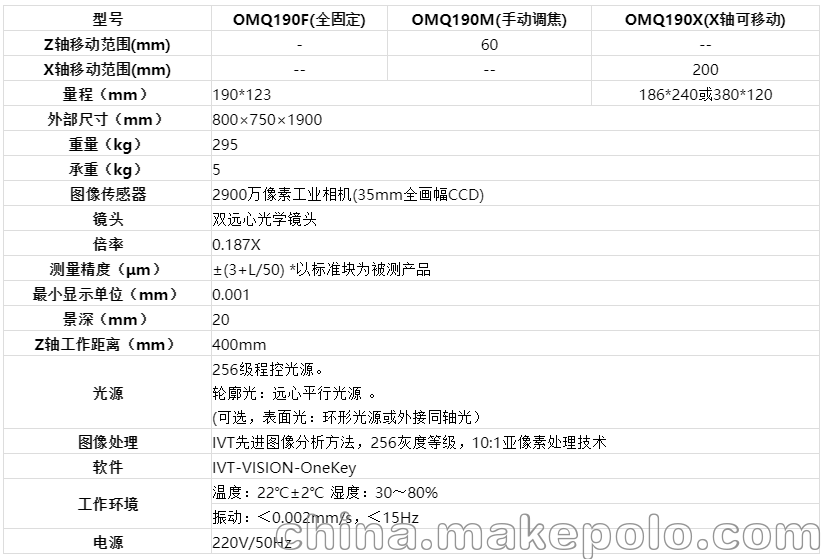

OMQ190系列 技术参数：

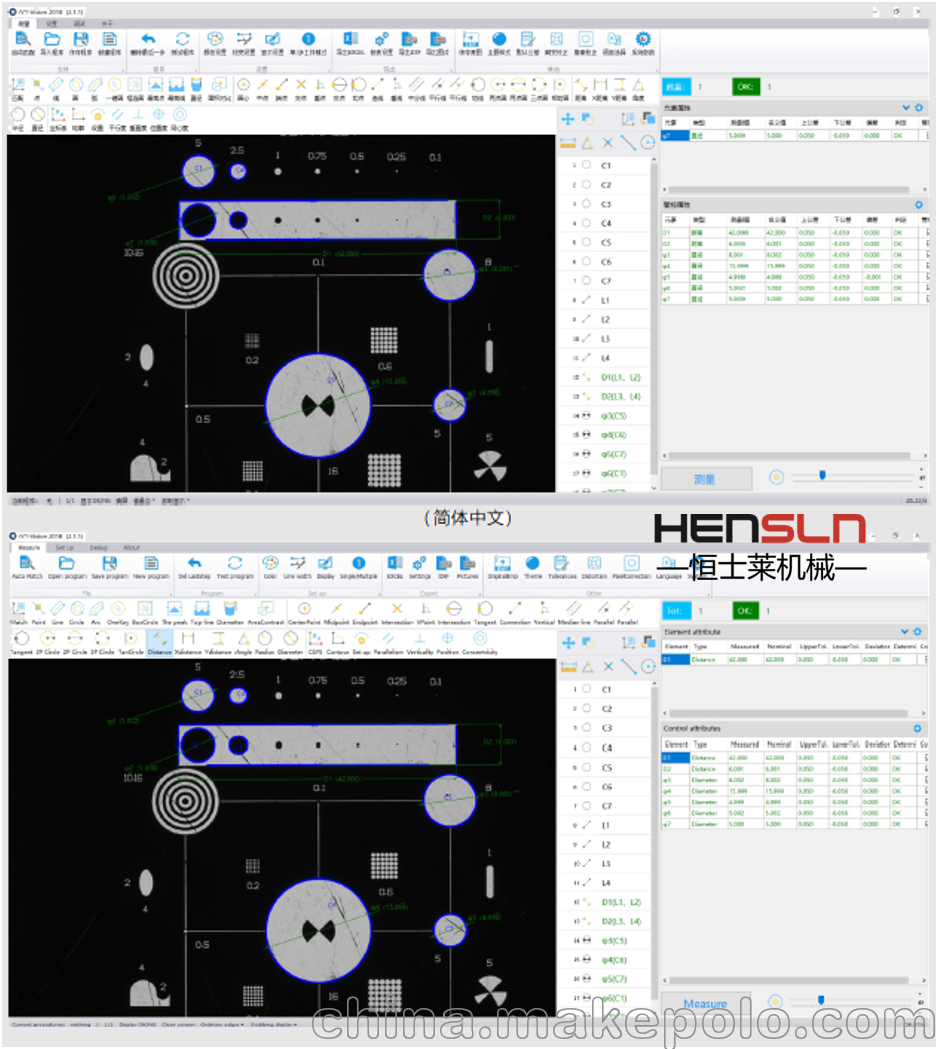

一键式测量仪 IVT-VISION软件介绍

软件界面简洁、功能强，易学；采用畸变校正技术，在视野的各位置、角度测量结果稳定精准；图像拼接技术，保证拼接误差小于0.003mm（特殊软件功能可接受定制）。

软件特点：
1)自动匹配
同一品类产品一次编程，测量时自动匹配，可按编程时输入的公差进行全程管控。
2)自动测量
对于需要重复测量很多次的工件，可以使用自动重复测量模式，或与机械手臂进行配合时，可以设定自动测量节拍。
3)校准简单
  需一个功能校准键，多角度、全方位、全视野校准，保证测量精度。
4)使用简单
人性化、智能化的软件设计，无需用户过多的操作，易学、易用、易上手。
5)测量功能
点、线、圆、圆弧、角度、点线距离、线线距离、圆圆距离等二维尺寸测量。
6)数据自动保存
测量的结果自动保存到电脑，包括测量日期，产品的批号等信息。
7)轮廓扫描
快速扫描轮廓，并导出DXF文件。

一键式测量仪又被称作一键式影像测量仪、闪测影像尺寸测量仪，是一种新型影像测量技术的代表。

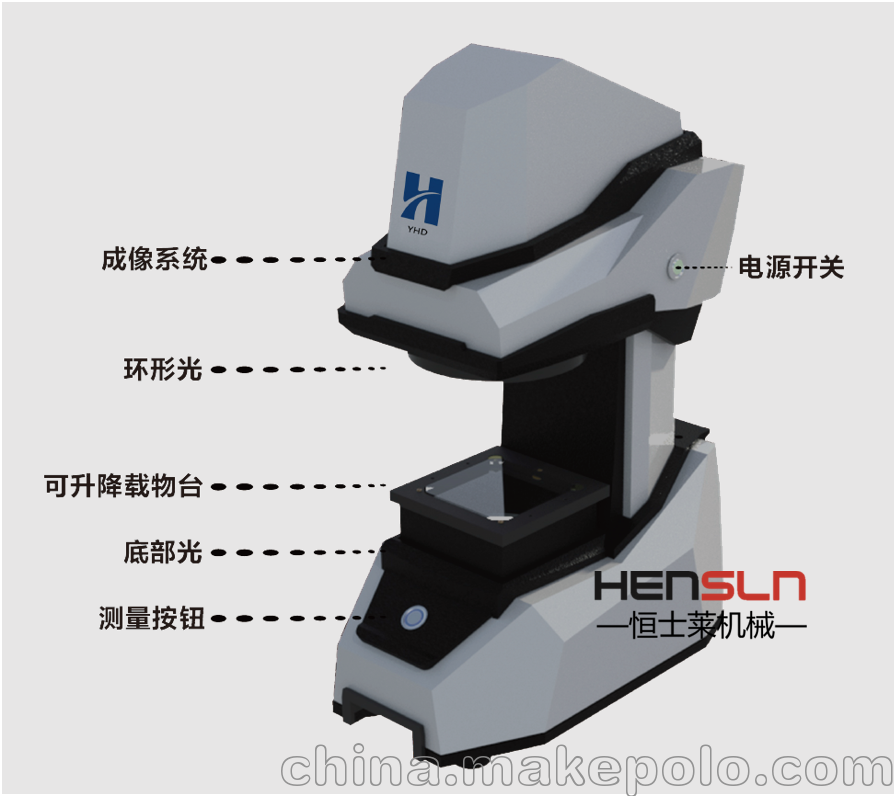

一键式影像仪结构组成

一键式测量仪的核心硬件是由上下光源、高像素CCD相机、大视角大景深远心镜头及固定载物台组成，结构相对简单。

一键式影像的测量仪功能

简单的结构特性决定了一键式测量仪的有限的测量功能。其功能如下：
1、绘图，按照预先编订的绘制出产品的轮廓鸟瞰图。
2、测量以载物台为基准的二维平面几何元素：点、线、圆、圆弧、R角等基本元素的尺寸及它们的几何尺寸关系，并自动对这些尺寸的公差做出评价。
3、将绘制出的鸟瞰图保存的CAD格式的图纸。
4、自动保存和输出测量的尺寸及公差评价的报表。

一键式测量仪的优点

(1)测量速度快，能在1秒内完成100个以内的尺寸的绘图、测量及公差的评价，效率是传统二次元影像测量仪的数十倍。
(2)避免了因测量行程增大而受到影响阿贝误差。重复测量精度高，解决了同一个产品反复测量数据一致性差的现象。
(3)仪器结构简单，不需要位移标尺光栅尺，在测量过程中也不需要移动工作台，所以仪器的稳定性能很好。
(4)由于精度标尺是CCD相机的像素点，而像素点是不会随时间变化，也不会受到温湿度的影响，所以仪器的精度比较稳定，且可以通过软件实现测量精度自动校准。

应用领域

对比二次元
