一键式测量仪简介

一键式测量仪，快速测量仪，厂家公司自主研发多年，产品成熟，获得客户的高度评价。一键式测量仪，好于传统X Y坐标台运动式测量方式， 开创了快速测量的新理念。通过将远心成像与智能图像处理软件的结合，各类繁琐的测量任务，都变得无比简单。只需把工件放置载物台，然后轻轻按一键，工件所有尺寸瞬间完成。

产品特点:

● 闪测；
● 大口径高景深，实现全视野范围成像清晰，无畸变；
● 自动图像匹配功能，测量工件可摆放，无需定位夹具，无需焦点调节，无需载物台手动操作；
● 可实现测量工件多个位置测量，增加测量尺寸，也不会多耗费测量时间；

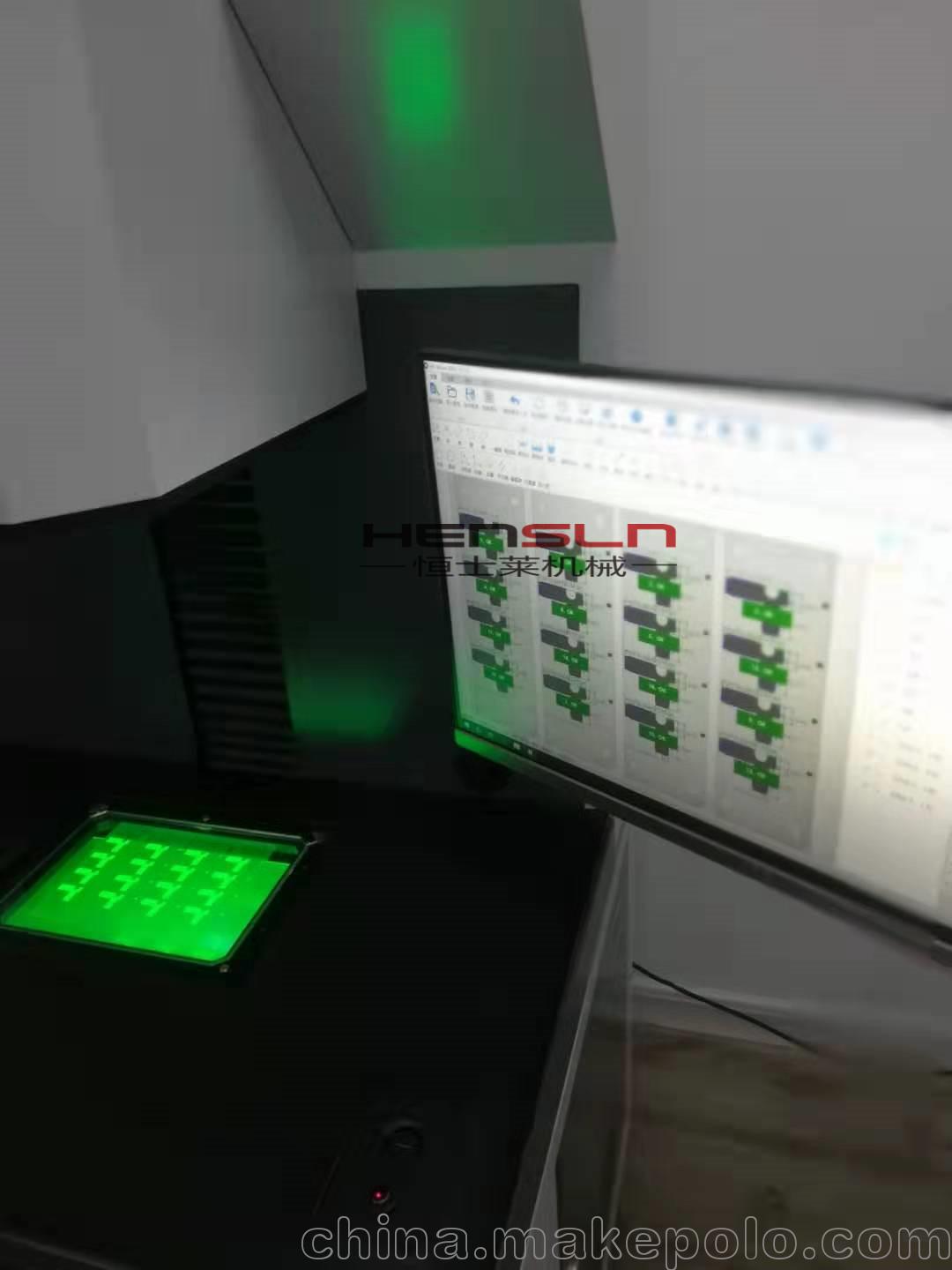

● 多个工件可同时一并测量，无需每个工件单次测量；
● 操作简单，可快速完成所有测量过程，并输出测量结果；
● 2秒内图像聚焦清晰，重复聚焦一致性高，零失误；
● 测量结果不会因人而异；
● 测量过程无需平台运动，有效防止产品位移造成的测量误差；
● 防震台设计，一体式结构，保证仪器的刚性；
● 人体工程学设计， 让测量员有舒适的测量空间；
● 测量结果可自动保存到主机；

H-OMQ100系列  技术参数

H-OMQ180系列  技术参数

H-OMQ190系列  技术参数

一键式测量仪 IVT-VISION软件介绍

公司完全自主研发，软件界面简洁、功能强大，容易学习；采用自主研发的畸变校正技术，保证在视野的各位置、各角度测量结果稳定；自主研发的图像拼接技术，保证拼接误差小于0.003mm（特殊软件功能可接受定制）。
软件特点：
● 自动匹配
同一品类产品一次编程，长期保存，测量时自动匹配，可按编程时输入的公差进行全程管控。
● 自动测量
对于需要重复测量很多次的工件，可以使用自动重复测量模式，或与机械手臂进行配合时，可以设定自动测量节拍。
● 校准简单
仅需一个功能校准键，多角度、全方位、全视野校准，保证测量精度。
● 使用简单
人性化、智能化的软件设计，无需用户过多的操作，易学、易用、易上手。
● 测量功能
点、线、圆、圆弧、角度、点线距离、线线距离、圆圆距离等二维尺寸测量。
● 数据自动保存
测量的结果自动保存到电脑，包括测量日期，产品的批号等信息。
● 轮廓扫描
快速扫描轮廓，并导出DXF文件。

一键式测量仪又被称作一键式影像测量仪、闪测影像尺寸测量仪，是一种新型影像测量技术的代表。

一键式影像仪结构组成

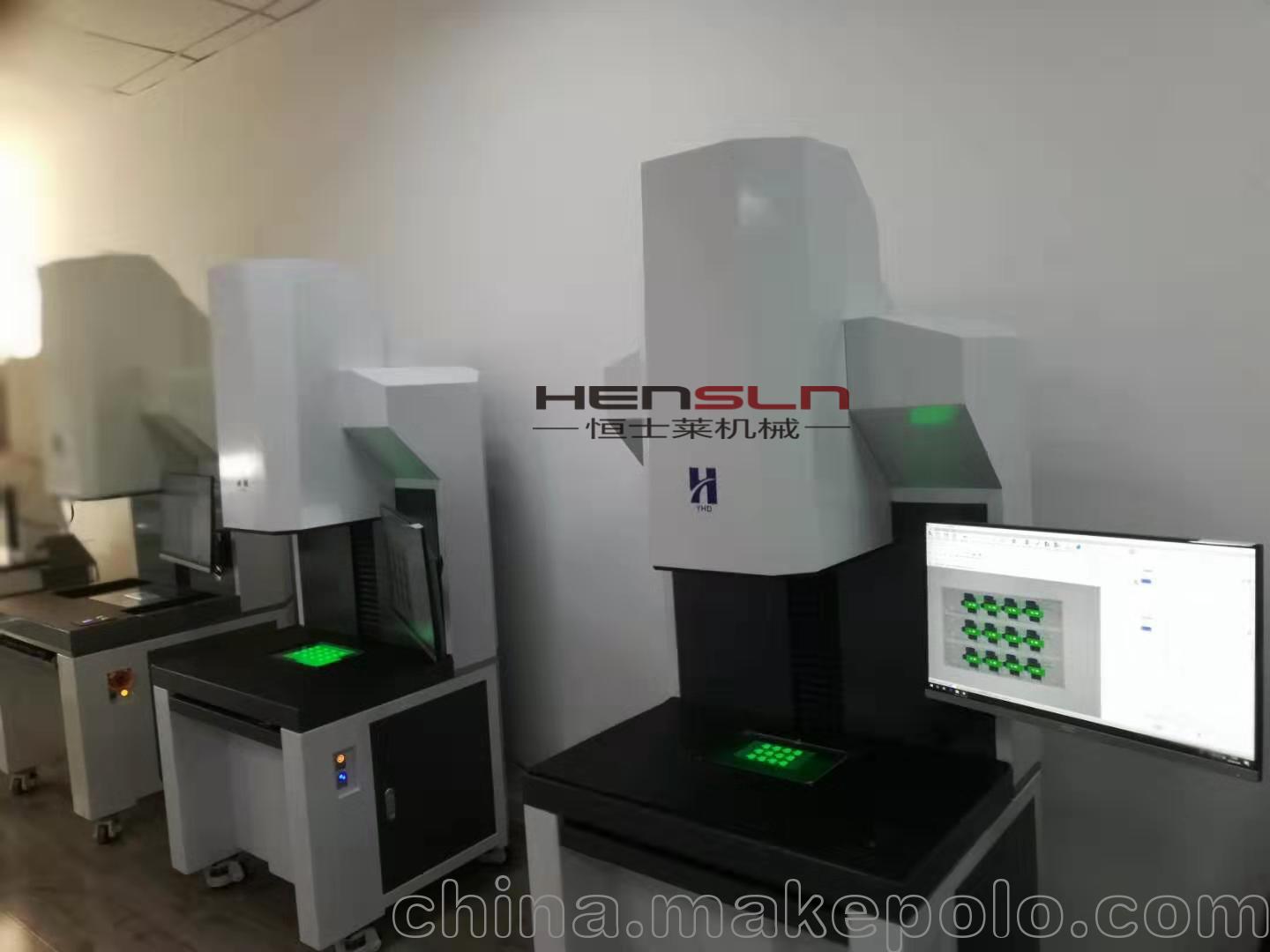

一键式测量仪的核心硬件是由上下光源、高像素CCD相机、大视角大景深远心镜头及固定载物台组成，结构相对简单。

一键式测量仪的原理

一键式测量仪是一种新型的影像测量技术。它和传统的二次元影像测量仪不同的是它不再需要光栅尺位移传感器作为精度标，也不经过大焦距的镜头经过放大产品影像来保障测量精度。一键式测量仪通过一个大视角大景深的远心镜头，将产品轮廓影像缩小数倍或数十倍后传递至几百万像素高分辨率CCD相机上做数字化处理，再由有着强大计算能力的后台绘图测量软件完成按照预先编程指令快速抓取产品轮廓图，最后和以高像素相机微小像素点形成的标尺进行对比后计算出产品尺寸，同时完成对尺寸公差的评价。一键式测量仪机身结构简单，不需要位移传感器光栅尺，仅需大视角大景深的远心倍率缩小镜头、高像素的CCD相机和计算能力强大的后台软件。

一键式影像的测量仪功能

简单的结构特性决定了一键式测量仪的有限的测量功能。其功能如下：
1、绘图，按照预先编订的绘制出产品的轮廓鸟瞰图。
2、测量以载物台为基准的二维平面几何元素：点、线、圆、圆弧、R角等基本元素的尺寸及它们的几何尺寸关系，并自动对这些尺寸的公差做出评价。
3、将绘制出的鸟瞰图保存的CAD格式的图纸。
4、自动保存和输出测量的尺寸及公差评价的报表。

一键式测量仪的优点

(1)测量速度快，能在1秒内完成100个以内的尺寸的绘图、测量及公差的评价，效率是传统二次元影像测量仪的数十倍。
(2)避免了因测量行程增大而受到影响阿贝误差。重复测量精度高，解决了同一个产品反复测量数据一致性差的现象。
(3)仪器结构简单，不需要位移标尺光栅尺，在测量过程中也不需要移动工作台，所以仪器的稳定性能很好。
(4)由于精度标尺是CCD相机的像素点，而像素点是不会随时间变化，也不会受到温湿度的影响，所以仪器的精度比较稳定，且可以通过软件实现测量精度自动校准。

应用领域

一键式测量仪被广泛的应用在精密螺丝、精密弹簧、齿轮、手机外壳、手机玻璃、精密五金配件等尺寸较小的产品及零部件的批量快速测量上。

对比二次元
