| 产地 | 北京 | 是否进口 | 否 | 加工定制 | 否 | | 品牌 | 西星科技 | 型号 | TC0485HSA | 测量范围 | 0-100ppm | | 测量对象 | 硫化氢 | 电压 | 12-24（v） | 分辨率 | 0.1 | | 尺寸 | 145*110*45（mm） | 重量 | 0.5（kg） | 适用范围 | H2S | | 是否跨境货源 | 否 | | |

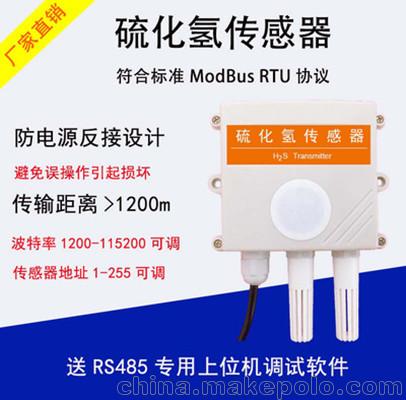

温湿度硫化氢三合一传感器使用手册（RS485） 一、 产品简介 - 1. 产品概述
本产品温湿度传感器采用瑞士进口温湿度传感器探头SHT30，该传感器采用先进的MEMS技术，在原有SHT20传感器的基础上进行了升级，测量的准确度有了极大的提高。 本产品采用一线品牌电化学型硫化氢气体传感器探头,对空气中的硫化氢浓度进行测量，在较宽的浓度范围内对硫化氢有很高的灵敏度。 - 2. 产品参数
参数 | 指标 | 温度测量范围 | -20℃至125℃ | 温度精度 | ±0.2℃(0-60℃范围） | 温度分辨率 | 0.01℃ | 湿度测量范围 | 0-100%RH | 湿度精度 | ±2%RH | 湿度分辨率 | 0.01%RH | 硫化氢测量范围 | 0-100ppm | 硫化氢分辨率 | 0.01ppm | 硫化氢测量精度 | ±2%FS | 供电电压 | DC12V-24V | 消耗电流 | <100mA | 预热时间 | <1分钟 | 响应时间 | <10秒 | 尺寸 | 145mm x 110mm x 45mm(H) | 重量 | <300g | 安装方式 | 壁挂式 | 使用寿命 | >2年 |
二、 硬件接法 传感器引出红黑黄绿4根线，红线接电源，黑线接地GND，白线接485-A，黄线接485-B。 传感器默认供电12V-24V，特殊需求可以定制。 三、 通信协议 - 1. 出厂默认配置
设备地址 | 1 | 波特率 | 9600 | 数据位 | 8位 | 停止位 | 1位 | 校验位 | 0 |
备注：以上仅为出厂默认设置，其中设备地址01-255，波特率1200-115200可随客户需要自主更改。 - 2. 通信格式
传感器遵循标准ModBus RTU协议，传感器读数保存在保持寄存器中，功能码为03。 上位机读取传感器数据问询帧格式： 设备地址 | 功能码 | 寄存器起始地址 | 寄存器个数 | CRC低位 | CRC高位 | 1字节 | 1字节 | 2字节 | 2字节 | 1字节 | 1字节 |
例：如上位机下发数据帧为 01 03 00 02 00 01 25 CA （16进制） 01为设备出厂默认地址0x01， 03为RS485功能码-读取保持寄存器， 00 02为要读取的寄存器起始地址-0x02， 00 01为要读取的寄存器个数-1个， 25为16位CRC低位， CA为16位CRC高位。 下位机设备应答上位机，返回传感器数据应答帧格式： 设备地址 | 功能码 | 传感器数据长度 | 传感器数据 | CRC低位 | CRC高位 | 1字节 | 1字节 | 1字节 | 2N字节 | 1字节 | 1字节 |
N为读取的存储传感器数据的寄存器的个数。 例：如下位机返回的数据帧为：01 03 02 05 DC BA 8D （16进制） 01为返回数据帧所属的设备地址-0x01， 03为RS485功能码-读取保持寄存器， 02为传感器数据字节数-2个， 05 DC为传感器数据-转换为10进制为1500， BA为16位CRC低位， 8D为16位CRC高位。 | | |
