烟雾传感器
产品概述

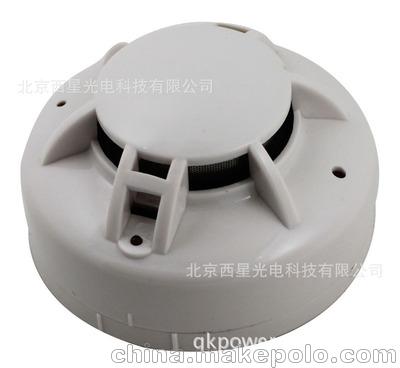

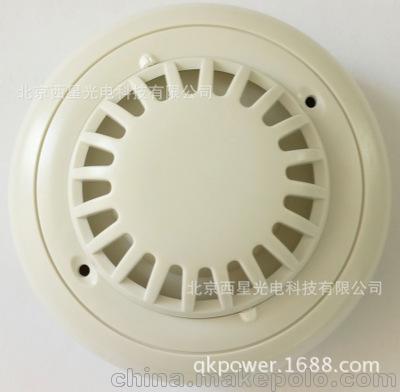

吸顶式烟雾传感器采用高灵敏度的烟雾传感器作为核心检测器件，具有测量范围
宽、自带报警功能、线形度好、使用方便、便于安装、传输距离远等特点，适用
于各种场所。探头可用于油烟、烟雾等测量。本产品独特设计，探头更换方便。
因探头为易损品，整机除探头外一年免费质保。
本产品为三线制 4-20mA 电流型烟雾传感器，可直接接入各种显示仪表，实现烟
雾监测。
特点
1. RS485 远程通讯，可远程控制
2. 低功耗，高分贝报警
3. 声光报警，寿命长
4. 吸顶式安装，简单方便
5. 外观小巧美观
技术参数
测量范围 0～2000ppm
最大允许误差 ±7%；
重复测试 ±5%；
温度特性 ±0.5%/℃
敏感体 烟雾传感器
产品重量 约 150 克
波特率 9600
通讯端口 4-20mA/RS485
供电电源 总线供电，DC6V-24V 1A
耗电 2W
存储温度 -40 - 85℃
运行环境： -40 - 85℃-40℃～+85℃
1． 接线
直接使用设备自带的引线，根据颜色提示进行接线线芯颜色 标号 说明
红色 V+ 电源正，电压范围：DC6-24V
黑色 V- 电源负极
白色 A+ RS485 A+ (电流正)
黄色 B- RS485 B- （电流负）
2． 设备地址设置
通过软件设置，参见通讯协议部分。
3. 安装尺寸
通讯协议
设备所有操作或回复命令都为 16 进制数据。默认通讯波特率：9600,8,n,1。
基本命令格式：
[设备地址][功能码][起始地址：2 字节][数据长度：2 字节][CRC16 校验]
意义如下：
A、设备地址：设备地址范围为 1-35,其中 250 即 0xFA 为通用查询地址，当不
知道设备地址时，可用此通用查询地址进行查询。
B、功能码：不同的应用需求功能码不同，比如 3 为查询输入寄存器数据。
C、起始地址：查询或操作寄存器起始地址。
D、数据长度：读取的长度。
E、CRC 校验：CRC16 校验，低位在前，高位在后。
1）读取数据(功能码为 0x03 )
[设备地址][03][起始地址：2 字节][数据长度：2 字节][CRC16 校验]
注：数据长度为 2 字节，KM75B71 烟度传感器值固定为 0x00 01
设备响应：
[设备地址][命令号][返回的字节个数][数据 1][数据 2][CRC16 校验]
响应数据意义如下：
A、返回的字节个数：表示数据的字节个数，也就是数据 1，2...n 中的 n 的值。
B、数据 1…N：各个传感器的测量值，数据占用 2 个字节。为长整型数据 。
例如：查询 1 号设备上传感器数据：
发送：01 03 00 00 00 01 【CRC16】回应: 01 03 02 03 75 【CRC16】
上例回复数据中：01 表地址 1，03 表命令号，02 表数据长度为 2 个字节，由
于测点数据长度占 2 个字节，比如第 1 个数据为 03 75(都是十六进制), 折成
10 进制方法:
V=256*0x03+0x75=885.
即为：885,即实际值为 885ppm。
在组态软件中，寄存器对照表：
序号 名 称 寄存器地址 数据类型
1 烟雾寄存器 40001 整型
2）更改设备地址（功能号：0x06 辅助命令号：0x0B ）
发送命令格式：
[设备地址][命令号:0x06][ 辅助命令号：0x0B] [00 00] [目标地址:占 1 个字节]
[CRC16]
说明：
A、目标地址：值范围为 1-35，目标地址与当前地址不能相同。
B、00 00 为十六进制数，为固定值,不可更改。
比如将设备地址 1，更改为 2，则命令为：
01 06 0B 00 00 02 0A 2F
设备响应:02 25 01 02 90 06
设备响应格式：[设备地址][ 查询设备地址命令号] [数据长度:1 字节] [随机字
节：1 字节] [CRC16]
比如：02 25 01 02 90 06 表明更主后当前设备地址为 02 。
3）查询设备地址（功能号：0x25 辅助命令号：0x02 ）
若不知道当前设备地址、且总线上只有一个设备时，可以通过此命令查询当前
设备地址。
发送命令格式：
[设备地址：0xFA][命令号:0x25][ 辅助命令号：0x02] [00 00 01] [CRC16]
说明：
A、设备地址 0xFA 为通用设备查询地址。
B、00 00 01 为十六进制数，为固定值,不可更改。
比如查询当前设备地址，
则命令为: FA 03 00 00 00 01 91 81
设备响应: 02 03 02 00 00 FC 44
1. 设备响应格式：[设备地址][命令号] [数据长度:1 字节] [随机字节：1 字节]
[CRC16]
比如：02 03 02 00 00 FC 44 表明设备地址为 02 。4）量程缩放系数设置（功能号：0x06 辅助命令号：0x0A ）
当数据与用户照度计或标准参照标准有误差时，我们可以通过调整量程缩放系
数据来减小显示误差。
发送命令格式：
[设备地址][命令号:0x06][ 辅助命令号：0x0A ] [00] [量程缩放系数] [CRC16]
说明：
A、设备地址:当前设备地址。
B、辅助命令: 为固定值,不可更改。
C、量程缩放系数: 值范围 1000-50000,对应实际系数为 0.1000-5.0000。即可
对当前显示值可缩小 10 倍或放大 5 倍。对应十六进制量程范围为：0x03E8-
0xC350
如果当前值偏小，建议系数大于 1，即该参数大于 10000,如果当前值偏大，建
议系数 1，即该参数小于 10000。
比如设置当前传感器量程放大 1.0010 倍，那此参数值应该为 10010,对应十六
进制为 0x 27 00,则设置命令为 FA 06 0A 04 27 00 C5 A8
设备响应: 01 04 27 00 DA 22
设备响应格式：[设备地址][命令号] [参数值] [CRC16]
5）报警功能设置设置（功能号：0x06 辅助命令号：0x0A ）
当用户想要改变报警时的最小浓度，我们可以通过改变报警阀值来设置
发送命令格式：
[设备地址][命令号:0x06][ 辅助命令号：0x0A ] [00] [报警阀值] [CRC16]
说明：
A、设备地址:当前设备地址。
B、辅助命令: 为固定值,不可更改。
则设置命令为 FA 06 0A 00 03 E8 9F 27
设备响应: 01 00 03 E8 01 66
设备响应格式：[设备地址][命令号] [参数值] [CRC16]
