一、项目介绍
PCBA是由PCB、贴片元件及异型插件组成，广泛应用于车载GPS、手机、电源充电器等电子行业。传统PCBA板线路板是通过人工手动分板，应力大，板和零件易损坏。后期开发了V-CUT分板机，通过V槽进行直线分板，灵活性不强。
PCBA线路板分板机通过高速电主轴带动装夹在上面的铣刀进行高速旋转，实现无应力自动分割线路板。主要是根据设计路径（直线、圆弧、曲线），把整块PCBA线路板分成小板和板边。PCBA线路板分板机后端外配自动收板机，可建立一条无人智能化“PCBA线路板”分板一体化线，实现自动上板，分板和收板的作业目的。

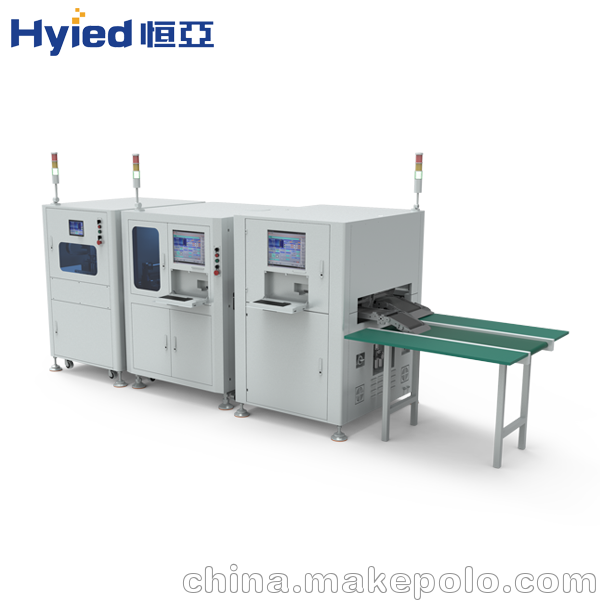

PCBA线路板分板自动生产线主要有：上板机，在线分板机，自动下料机等设备，完成对PCBA线路板的上板、分板、下板和板边收集，支持产品追溯、上传MES系统、快速换线，自动上下料，无人化作业，达到提高生产效率及产品品质。
二、产品参数
类别 | 项目 | 规格参数 |
识别系统 | Mark点识别与校正 | 具备 |
CCD相机结构设计（行业领先） | 飞行相机结构（不同机种，冶具高度不一致，即产品在不同的高度也可完成） |
机械系统 | 静电消除器 | 斯莱德 |
可加工PCB尺寸（MAX） | L250mm*W150mm（可定制） |
工装治具尺寸 | L320*W250mm（可定制） |
机台重复精度 | ± 0.02m |
切割速度 | 0-100mm/s |
可加工PCB厚度 | 0.5mm-3.0mm |
是否有断刀侦测 | 具备 |
最大移动速度 | 1000mm/s |
主轴 | 进口高速电主轴（20000-60000）RPM（选配：国产） |
集尘方式 | 上集尘/下集尘 |
系统 | 操作系统 | Microsoft Win7 系统 |
设备检测 | 开机自动检测功能 |
操作界面 | 图形化制作加工数据，所见即所得 |
信息化管理功能 | 支持MES信息化系统，实现设备与信息化管理无缝对接，开放以太网接口，并支持TCP/IP网络通信协议，及必要的相关软件、程序；免费开放BARCODE功能端口（标配） |
其它参数 | 轨道输送方式 | 左进右出/右进左出 |
X、Y、Z轴驱动方式 | AC伺服马达 |
设备外观颜色 | 喷涂RAL7035，细橘纹灰色 |
噪音 | 75正负5dB |
使用者权限管理 | 多阶密码保护，可根据本厂职责划分，自由设定每阶工作内容 |
设备后续拓展功能 | 预留端口后续可实现机械手以实现其他功能进行作业（标配） |
