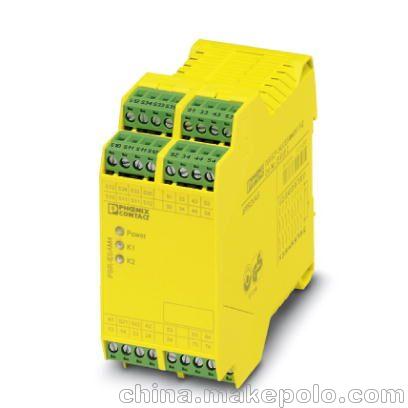

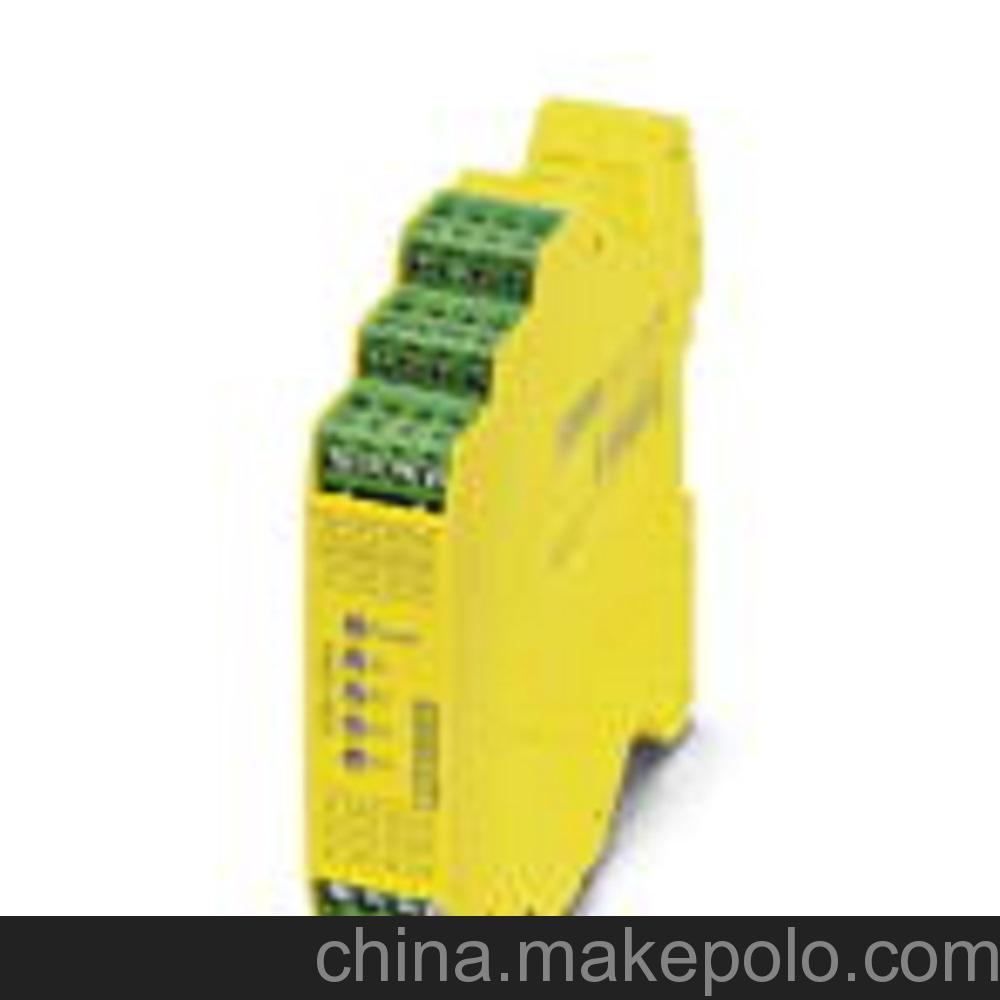

用于急停和安全门监控的安全继电器，最高达SIL 3或 4类，PL e（根据EN ISO 13849），单通道或双通道运行，8个启动电流通路，US = 24 V AC/DC，插拔式螺钉接线端
优势
最高符合ISO 13849-1的4级PL e、IEC 62061标准的SILCL 3
在一个设备中同时具有手动监控复位和自动复位功能
单通道和双通道控制
8路常开安全触点输出，1路辅助常闭触点输出
尺寸
宽度
45 mm
高度
99 mm
深度
114.5 mm
返回顶部
环境条件
环境温度（运行）
-20 °C ... 55 °C (注意降低值)
环境温度（存放/运输）
-40 °C ... 70 °C
允许的最大相对湿度（操作）
75 % (平均，85%间歇，无冷凝)
最大允许湿度（存放/运输）
75 % (平均，85%间歇，无冷凝)
最大高度
≤ 2000 m (海平面以上)
返回顶部
输入数据
额定控制电路电源电压US
24 V AC/DC -15 % / +10 %
额定控制电源电流IS
典型值 177 mA AC
典型值 93 mA DC
US时的功耗
典型值 4.25 W (AC)
典型值 2.23 W (DC)
冲击电流
2 A (Δt = 10 ms Us时)
< 60 mA (Us/Ix 至S10)
< 110 mA (Us/Ix 至S12)
> -110 mA (Us/Ix 至S22)
< 60 mA (Us/Ix 至S34)
< 60 mA (Us/Ix 至S35)
电耗量
< 50 mA (Us/Ix 至S10)
< 50 mA (Us/Ix 至S12)
> -50 mA (Us/Ix 至S22)
0 mA (Us/Ix 至S34)
0 mA (Us/Ix 至S35)
输入／启动和回馈电路的电压
24 V DC -15 % / +10 %
典型响应时间
< 380 ms (自动启动)
< 60 ms (手动复位)
典型启动时间（Us时）
< 500 ms (通过A1控制时)
典型释放时间
< 20 ms (通过 s11/S12 和 S21/S22 控制时)
< 50 ms (通过A1控制时)
并行输入1/2
∞
恢复时间
< 1 s
工作电压显示
1 x 绿色LED
状态显示
2 x 绿色LED
保护电路
浪涌保护 抑制二极管和压敏电阻
最大切换频率
0.5 Hz
允许的导线最大总电阻
大约 11 Ω (US下的输入和启动电路)
延迟时间
2 ms (在A1处，在电压骤降Us的情况下)
最大 1.5 ms (在S10、S12；测试脉冲宽度)
7.5 ms (在S10、S12处；测试脉冲速率)
测试脉冲速率 = 5 x 测试脉冲宽度
返回顶部
输出数据
触点类型
8路常开安全触点输出
1个信号传输电流通路
触点材料
AgSnO2
最大切换电压
250 V AC/DC (注意负载曲线)
最小切换电压
5 V AC/DC
限制连续电流
6 A (N/O触点，请注意衰减)
6 A (常闭触点)
最大启动电流
20 A (Δt £ 100 ms)
最小冲击电流
10 mA
总电流值的平方
50 A2 (注意降低值)
最大额定功率值（电阻负载）
144 W (24VDC，t=0ms)
288 W (48VDC，t=0ms)
110 W (110VDC，t=0ms)
88 W (220VDC，t=0ms)
1500 VA (250 V AC, τ = 0 ms)
最大额定功率值（电感负载）
42 W (24V DC，τ=40ms)
42 W (48V DC，τ=40ms)
42 W (110V DC，τ=40ms)
42 W (220V DC，τ=40ms)
最低通断容量
50 mW
机械寿命
10x 106开关次数
通断容量（360/h周期）
4 A (24 V DC)
4 A (230 V AC)
输出熔断器
10 A gL/gG (N/O触点)
6 A gL/gG (常闭触点)
返回顶部
常规
继电器型号
电机一体化继电器带符合EN 50205的强制导向触点
额定操作模式
100 %符合条件
净重
429 g
安装位置
任意
安装类型
DIN导轨安装
保护等级
IP20
IP54
插入位置最低保护等级
IP54
外壳材料
PBT
外壳颜色
黄色
返回顶部
接线数据
连接方式
螺钉连接
可插拔
是
刚性导线最小横截面
0.2 mm²
刚性导线最大横截面
2.5 mm²
柔性导线最小横截面
0.2 mm²
柔性导线最大横截面
2.5 mm²
最小导线横截面AWG
24
最大导线横截面AWG
12
剥线长度
7 mm
螺纹
M3
返回顶部
安全特性参数
停止类别
0
名称
IEC 61508 - 高要求
安全完整性水平（SIL）
3
名称
IEC 61508 - 低要求
安全完整性水平（SIL）
3
名称
EN ISO 13849
性能等级（PL）
e
目录
4
名称
EN 62061
安全完整性等级声明限制 (SIL CL)
3
返回顶部
标准和规范
名称
供电回路间的电气间隙和爬电距离
标准/规程
DIN EN 50178/VDE 0160
额定绝缘电压
250 V AC
额定过电压／绝缘
4 kV基础安全隔离：
所有电流通路与外壳之间
6 kV增强型隔离耐压：
在A1/A2与63/64, 73/74, 83/84之间
在S10/S11/S12/S33/S34/S35与63/64, 73/74, 83/84之间
在63/64, 73/74, 83/84相互之间
污染等级
2
过电压等级
III
电击
15g
振动（操作）
10 Hz ... 150 Hz, 2g
符合性
符合 CE 标准
