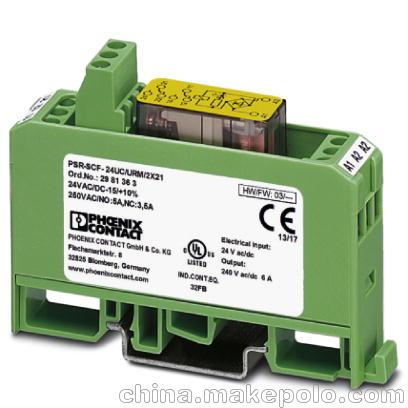

耦合继电器PSR-SCF- 24UC/URM/2X21 - 2981363
耦合继电器PSR-SCF- 24UC/URM/2X21 - 2981363
耦合继电器PSR-SCF- 24UC/URM/2X21 - 2981363
恒勒工业设备（上海）有限公司
专业销售·德国菲尼克斯(phoenix contact)产品：中间继电器、安全继电器、
光电耦合器、开关电源、现场I/O系统、模块、网络接口、连接器、工业交换机、
工业无线产品、变送器、隔离器、驱动器、传感器、执行器、防雷器、通迅产品、
保护器、打印机、工具、接线端子等
菲尼克斯，施耐德，魏德米勒等原装正品，欢迎询价！
如有需要请来电: 130，021，48145 ；56752909-605
联系 刘静 商务Q ：3238131098
优势
适用最高
优势
适用最高分类1、PL c (EN ISO 13849-1)、SILCL 1 (EN 62061)、SIL 1 (IEC 61508)
符合EN 50205标准的机械联锁触点，实现安全回读
由于采用了集成型报警触点，因此认证测试简单，符合IEC 61508由于
单通道或双通道激活
2个转换触点（EN 50205 type B）
产品图
结构框图
返回顶部
注意
使用限制EMC：A类产品，参见下载区内的制造商声明
返回顶部
尺寸
宽度17.5 mm高度75 mm深度60.5 mm
返回顶部
环境条件
环境温度（运行）-20 °C ... 50 °C环境温度（存放/运输）-20 °C ... 70 °C允许的最大相对湿度（操作）75 % (平均，85%间歇，无冷凝)最大允许湿度（存放/运输）75 % (平均，85%间歇，无冷凝)最大高度≤ 2000 m (海平面以上)
返回顶部
输入数据
额定控制电路电源电压US24 V AC/DC -15 % / +10 %额定控制电源电流IS典型值 30 mAUS时的功耗典型值 0.72 W冲击电流典型值 350 mA DC (Δt < 1 µs Us时)典型值 350 mA AC (Δt = 2 ms Us时)典型启动时间（Us时）典型值 10 ms典型释放时间典型值 10 ms恢复时间< 500 ms工作电压显示1 x黄色LED最大切换频率0.5 Hz延迟时间最大 1.5 ms (在S12处；测试脉冲宽度)7.5 ms (在S12处；测试脉冲速率)测试脉冲速率 = 5 x 测试脉冲宽度
返回顶部
输出数据
触点类型2 PDT触点材料AgNi最大切换电压230 V AC/DC (注意负载曲线)最小切换电压5 V AC/DC限制连续电流5 A (N/O触点)3.5 A (常闭触点)最大启动电流6 A最小冲击电流10 mA总电流值的平方50 A2最大额定功率值（电阻负载）144 W (常开触点，24 V DC, τ = 0 ms)288 W (常开触点，48 V DC, τ = 0 ms)88 W (常开触点，110 V DC, τ = 0 ms)110 W (常开触点，220 V DC, τ = 0 ms)1500 VA (常开触点，230 V AC, τ = 0 ms)通断容量最小 50 mW机械寿命10x 106开关次数符合IEC 60947-5-1标准要求的开关容量3 A (24 V (DC13))3 A (250 V（AC15）)输出熔断器6 A gL/gG (N/O触点)4 A gL/gG (常开触点，适用于低需求应用场合)4 A gL/gG (常闭触点)
返回顶部
常规
继电器型号电机一体化继电器带符合EN 50205的强制导向触点额定操作模式100 %符合条件净重61.82 g安装位置垂直或水平安装类型DIN导轨安装保护等级IP20插入位置最低保护等级IP54外壳材料PBT外壳颜色绿色
返回顶部
接线数据
连接方式螺钉连接可插拔否刚性导线最小横截面0.2 mm²刚性导线最大横截面2.5 mm²柔性导线最小横截面0.2 mm²柔性导线最大横截面2.5 mm²最小导线横截面AWG24最大导线横截面AWG12剥线长度7 mm螺纹M3
返回顶部
安全特性参数
停止类别0名称IEC 61508 - 高要求安全完整性水平（SIL）1名称IEC 61508 - 低要求安全完整性水平（SIL）1名称EN ISO 13849性能等级（PL）c目录1安全完整性等级声明限制 (SIL CL)1
符合EN 50205标准的机械联锁触点，实现安全回读
由于采用了集成型报警触点，因此认证测试简单，符合IEC 61508由于
单通道或双通道激活
2个转换触点（EN 50205 type B）
产品图
结构框图
返回顶部
注意
使用限制EMC：A类产品，参见下载区内的制造商声明
返回顶部
尺寸
宽度17.5 mm高度75 mm深度60.5 mm
返回顶部
环境条件
环境温度（运行）-20 °C ... 50 °C环境温度（存放/运输）-20 °C ... 70 °C允许的最大相对湿度（操作）75 % (平均，85%间歇，无冷凝)最大允许湿度（存放/运输）75 % (平均，85%间歇，无冷凝)最大高度≤ 2000 m (海平面以上)
返回顶部
输入数据
额定控制电路电源电压US24 V AC/DC -15 % / +10 %额定控制电源电流IS典型值 30 mAUS时的功耗典型值 0.72 W冲击电流典型值 350 mA DC (Δt < 1 µs Us时)典型值 350 mA AC (Δt = 2 ms Us时)典型启动时间（Us时）典型值 10 ms典型释放时间典型值 10 ms恢复时间< 500 ms工作电压显示1 x黄色LED最大切换频率0.5 Hz延迟时间最大 1.5 ms (在S12处；测试脉冲宽度)7.5 ms (在S12处；测试脉冲速率)测试脉冲速率 = 5 x 测试脉冲宽度
返回顶部
输出数据
触点类型2 PDT触点材料AgNi最大切换电压230 V AC/DC (注意负载曲线)最小切换电压5 V AC/DC限制连续电流5 A (N/O触点)3.5 A (常闭触点)最大启动电流6 A最小冲击电流10 mA总电流值的平方50 A2最大额定功率值（电阻负载）144 W (常开触点，24 V DC, τ = 0 ms)288 W (常开触点，48 V DC, τ = 0 ms)88 W (常开触点，110 V DC, τ = 0 ms)110 W (常开触点，220 V DC, τ = 0 ms)1500 VA (常开触点，230 V AC, τ = 0 ms)通断容量最小 50 mW机械寿命10x 106开关次数符合IEC 60947-5-1标准要求的开关容量3 A (24 V (DC13))3 A (250 V（AC15）)输出熔断器6 A gL/gG (N/O触点)4 A gL/gG (常开触点，适用于低需求应用场合)4 A gL/gG (常闭触点)
返回顶部
常规
继电器型号电机一体化继电器带符合EN 50205的强制导向触点额定操作模式100 %符合条件净重61.82 g安装位置垂直或水平安装类型DIN导轨安装保护等级IP20插入位置最低保护等级IP54外壳材料PBT外壳颜色绿色
返回顶部
接线数据
连接方式螺钉连接可插拔否刚性导线最小横截面0.2 mm²刚性导线最大横截面2.5 mm²柔性导线最小横截面0.2 mm²柔性导线最大横截面2.5 mm²最小导线横截面AWG24最大导线横截面AWG12剥线长度7 mm螺纹M3
返回顶部
安全特性参数
停止类别0名称IEC 61508 - 高要求安全完整性水平（SIL）1名称IEC 61508 - 低要求安全完整性水平（SIL）1名称EN ISO 13849性能等级（PL）c目录1安全完整性等级声明限制 (SIL CL)1
