▋ 特点

 ● 焦点尺寸: 5微米 (4 W时)

    即使在高放大倍率下，5μm密封型X射线管的焦点也能提供尖锐，清晰的X射线图像。

 ● 无需高压电缆连接

    集成了高压电源

 ● 通过RS-232C接口进行外部控制

 ● 高功率：最大输出功率39 W.

  ▋ 应用

 ● 无损检测

 ● X射线CT断层扫描

  ▋ 适用对象

 ● 电子元件

 ● 印刷电路板

 ● 塑料部件

 ● 金属部件

  ▋ 技术参数

常规

参数

描述 / 值

单位

X射线管电压设置范围

0 - 130

kV

X射线管电流设置范围

0 - 300

μA

X射线管电压操作范围1

40 - 130

kV

X射线管电流操作范围1

10 - 300

μA

最大输出

小焦点模式

8

W

中焦点模式

16

大焦点模式

39

X射线焦点尺寸
(理论值)

小焦点模式

8 (4 W时5μm)

μm

中焦点模式

20

大焦点模式

40

X射线窗口材料/厚度

铍/0.2

mm

X射线最大束角2

约45

度

焦点到物体距离(FOD)

约13

mm

靶材料

钨

—

重量3

约10.5

kg

通信方式

接口: RS-232C (9针 D-sub 接口)

—

额定值

参数

描述 / 值

单位

输入电压 (DC)

+24 (+2.4, -0)

V

功率消耗

小于 120

W

读取输出

固定负载

—

操作环境温度

+10 - +40

°C

存储环境温度

0 - +50

°C

操作和储存湿度

20 - 85 (无凝结)

%

法规和标准

参数

描述 / 值

单位

RoHS 指令

EN 50581 Category 9

—

EMC

IEC/EN 61326-1排放限值: CISPR 11 Group 1 Class A
豁免要求: Table 2

—

控制软件 4

参数

描述 / 值

单位

兼容 PC

兼容PC / AT

—

兼容 OS

Windows® XP, 7

—

接口

RS-232C 接口

—

备注:

1.见X光管电压/电流操作范围曲线图.
2.参考值：最大X射线发射量的50%.
3.这个重量包括大约0.25公斤的配件.
4.该控制软件是MFX操作的一个示例软件. 软件的性能不在保修范围内.

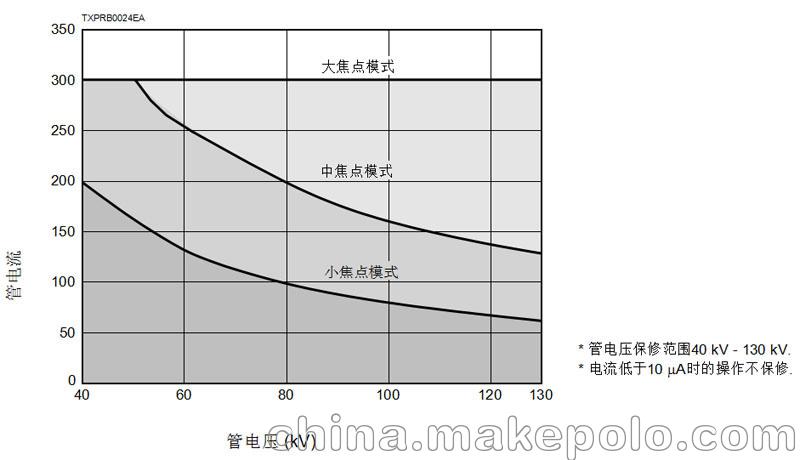

  ▋X光管电压/电流操作范围曲线图

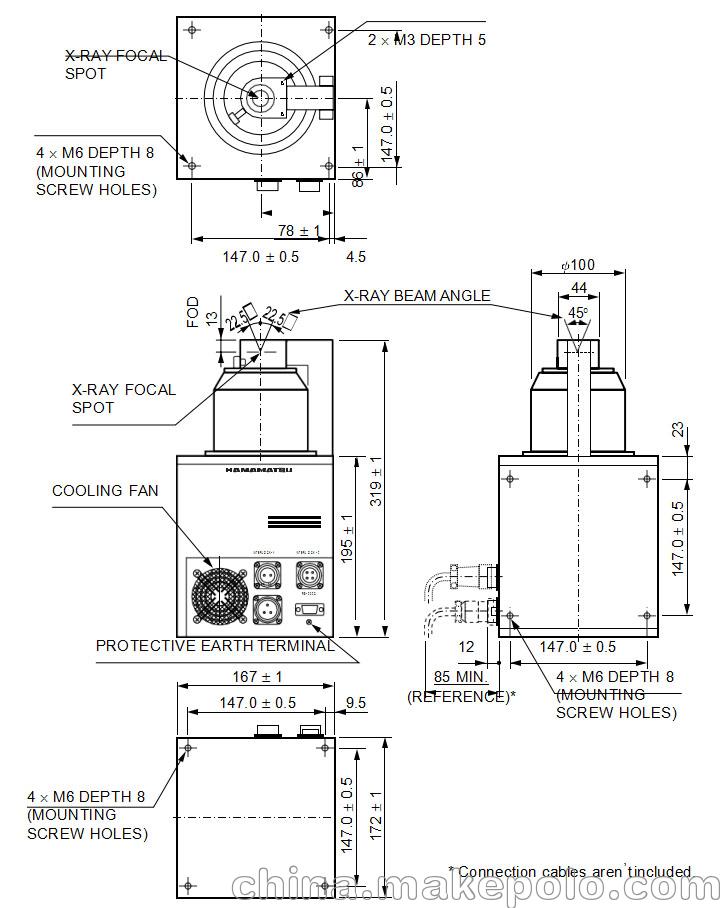

  ▋外形尺寸 (单位: mm)
