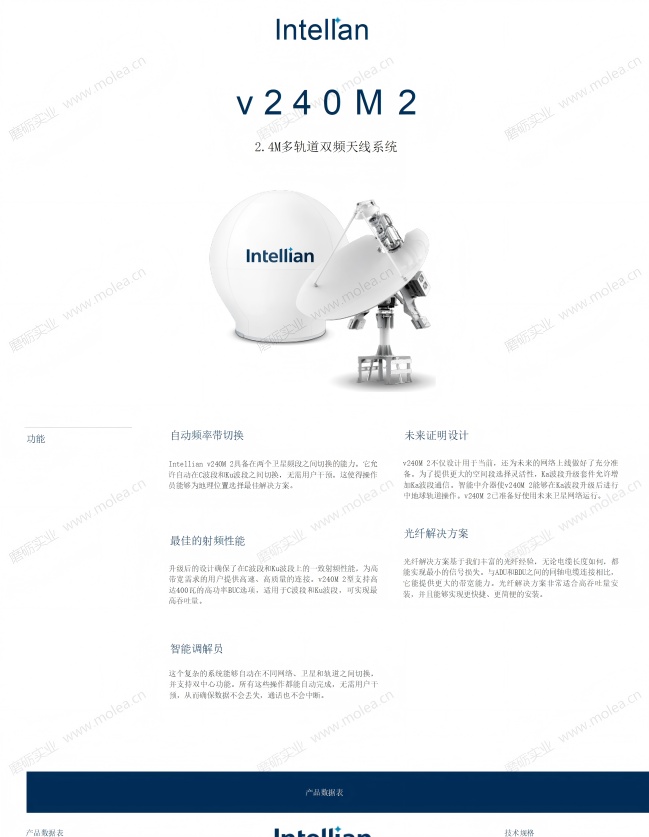

Intellan
v 2 4 0 M 2
2.4M多轨道双频天线系统
功能
自动频率带切换
Intellian v240M 2具备在两个卫星频段之间切换的能力。它允 许自动在C波段和Ku波段之间切换，无需用户干预。这使得操作 员能够为地理位置选择最佳解决方案。
最佳的射频性能
升级后的设计确保了在C波段和Ku波段上的一致射频性能，为高 带宽需求的用户提供高速、高质量的连接。v240M 2型支持高 达400瓦的高功率BUC选项，适用于C波段和Ku波段，可实现最 高吞吐量。
智能调解员
这个复杂的系统能够自动在不同网络、卫星和轨道之间切换， 并支持双中心功能。所有这些操作都能自动完成，无需用户干 预，从而确保数据不会丢失，通话也不会中断。
未来证明设计
v240M 2不仅设计用于当前，还为未来的网络上线做好了充分准 备。为了提供更大的空间段选择灵活性，Ka波段升级套件允许增 加Ka波段通信。智能中介器使v240M 2能够在Ka波段升级后进行 中地球轨道操作。v240M 2已准备好使用未来卫星网络运行。
光纤解决方案
光纤解决方案基于我们丰富的光纤经验，无论电缆长度如何，都 能实现最小的信号损失。与ADU和BDU之间的同轴电缆连接相比， 它能提供更大的带宽能力。光纤解决方案非常适合高吞吐量安 装，并且能够实现更快捷、更简便的安装。
光纤解决方案
光纤解决方案基于我们丰富的光纤经验，无论电缆长度如何，都 能实现最小的信号损失。与ADU和BDU之间的同轴电缆连接相比， 它能提供更大的带宽能力。光纤解决方案非常适合高吞吐量安 装，并且能够实现更快捷、更简便的安装。

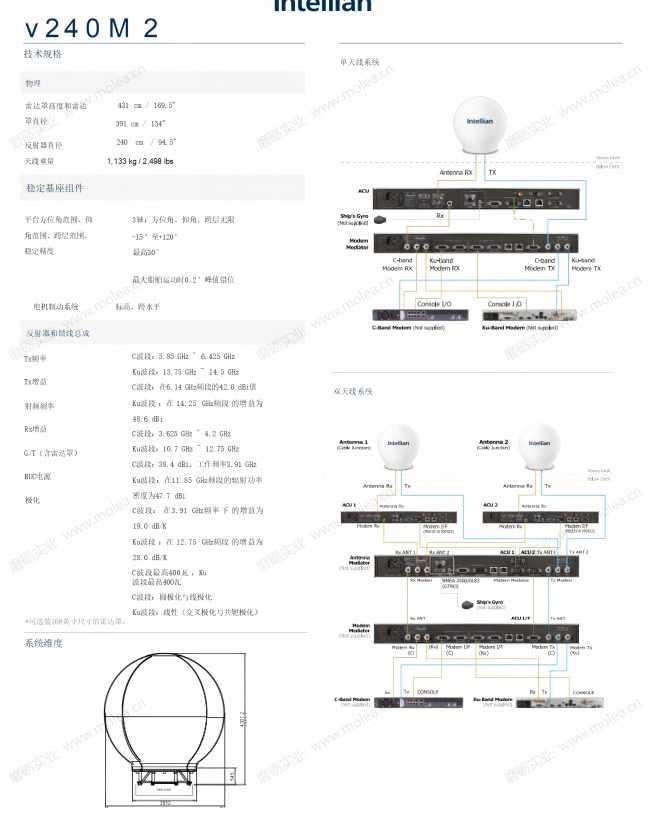

产品数据表
技术规格
物理
雷达罩高度和雷达 431 cm / 169.5"
罩直径 391 cm / 154"
反射器直径 240 cm / 94.5"
天线重量 240 cm / 94.5"
稳定基座组件
平台方位角范围、仰 3轴：方位角、仰角、跨层无限
角范围、跨层范围 -15 °至+120 °
稳定精度 最高30 °
电机制动系统 最大船舶运动时0.2 °峰值错位 标高，跨水平
反射器和馈线总成
Tx频率 C波段：5.85 GHz ~ 6.425 GHz
Ku波段：13.75 GHz ~ 14.5 GHz
Tx增益 C波段：在6.14 GHz频段的42.0 dBi值
射频频率 Ku波段 ：在 14.25 GHz频段 的增益为 48.6 dBi
Rx增益 C波段：3.625 GHz ~ 4.2 GHz
Ku波段：10.7 GHz ~ 12.75 GHz
G/T（含雷达罩） C波段：38.4 dBi，工作频率3.91 GHz
Ku波段：在11.85 GHz频段的辐射功率 密度为47.7 dBi
BUC电源 C波段： 在3.91 GHz频率 下 的增益为19.0 dB/K
Ku波段 ：在 12.75 GHz频段 的增益为 28.0 dB/K
C波段最高400瓦 ，Ku 波段最高400瓦
极化 C波段：圆极化与线极化
Ku波段：线性（交叉极化与共轭极化）
*可选装168英寸尺寸的雷达罩
