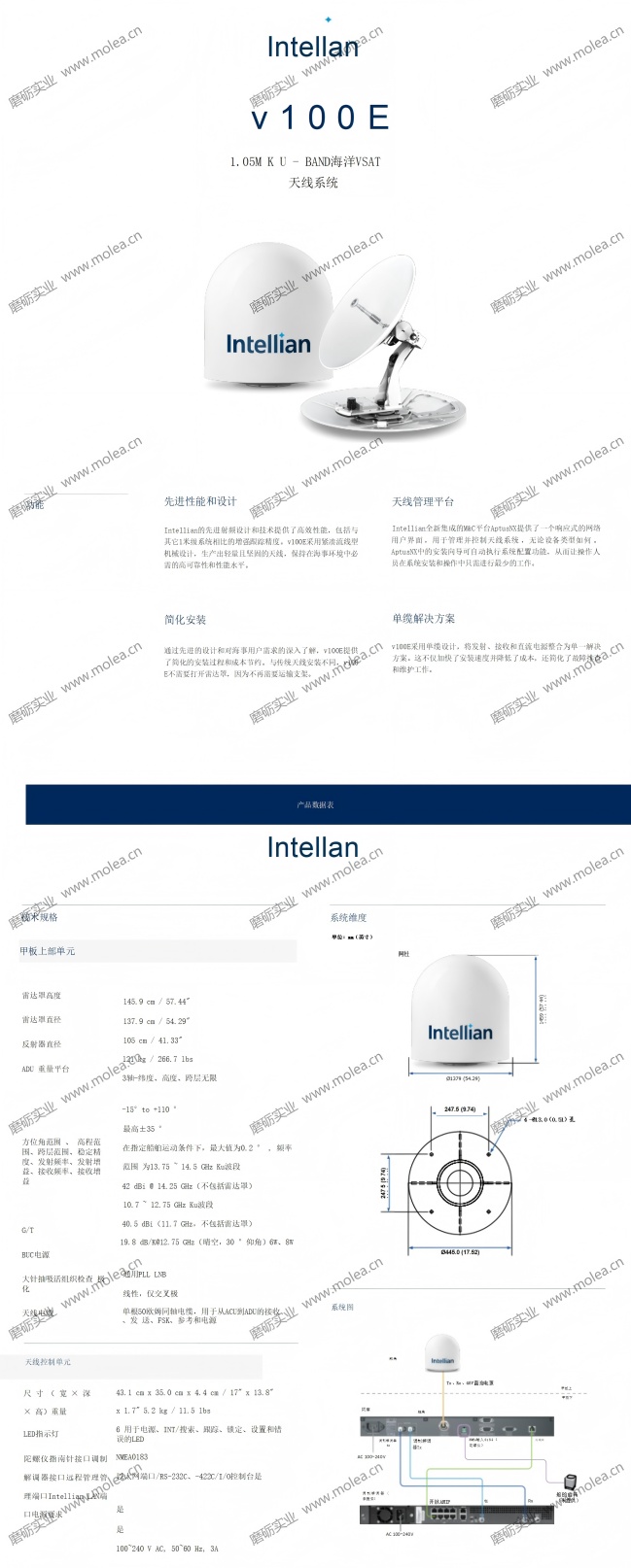

Intellan
v 1 0 0 E
1.05M K U - BAND海洋VSAT天线系统
功能
先进性能和设计

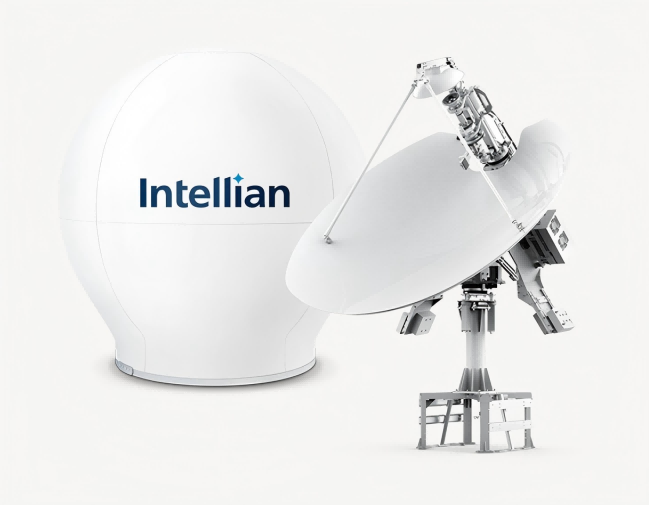

Intellian的先进射频设计和技术提供了高效性能，包括与 其它1米级系统相比的增强跟踪精度。v100E采用紧凑流线型 机械设计，生产出轻量且坚固的天线，保持在海事环境中必 需的高可靠性和性能水平。
简化安装
通过先进的设计和对海事用户需求的深入了解，v100E提供 了简化的安装过程和成本节约。与传统天线安装不同，v100 E不需要打开雷达罩，因为不再需要运输支架。
天线管理平台
Intellian全新集成的M&C平台AptusNX提供了一个响应式的网络 用户界面 ，用于管理并控制天线系统 ，无论设备类型如何 。 AptusNX中的安装向导可自动执行系统配置功能，从而让操作人 员在系统安装和操作中只需进行最少的工作。
单缆解决方案
v100E采用单缆设计，将发射、接收和直流电源整合为单一解决 方案。这不仅加快了安装速度并降低了成本，还简化了故障排查 和维护工作。
技术规格
甲板上部单位
天线罩高度 145.9 cm / 57.44"
天线罩直径 137.9 cm / 54.29"
反射面直径 105 cm / 41.33"
ADU 重量平台 121 kg / 266.7 lbs
方位角范围 3轴-纬度、高度、跨层无限旋转
俯仰角范围 -15°至 +110°
横滚角范围 最大 ±35°
稳定精度 在舰船规定运动条件下偏差 0.2°
发射频率 13.75 ~ 14.5 GHz Ku波段
发射增益 42 dBi @ 14.25 GHz（不含天线罩）
接收频率 10.7 ~ 12.75 GHz Ku波段
接收增益 40.5 dBi @11.7 GHz（不含天线罩）
G/T值 19.8 dB/K @12.75 GHz（晴空条件，30°仰角）
BUC电源 6W、8W
大针抽吸活组织检查 通用PLL LNB
极化 线性，仅交叉极 天线电缆 单根50欧姆同轴电缆，用于从ACU到ADU的接收、发 送、FSK、参考和电源
天线控制单位
尺 寸 （ 宽 × 深 43.1 cm x 35.0 cm x 4.4 cm / 17" x 13.8"
× 高）重量 x 1.7" 5.2 kg / 11.5 lbs LED指示灯 6 用于电源、INT/搜索、跟踪、锁定、设置和错 误的LED
陀螺仪指南针接口 NMEA0183
调制解调器接口 以太网端口/RS-232C、-422C/I/O控制台 管理端口 是 Intellian LAN端口 是 电源要求 100~240 V AC, 50~60 Hz, 3A
远程管理 是
