侧入式搅拌机

一．       用途及特点

侧入式搅拌机广泛应用于环保，沼气发酵，发电厂脱硫，石化大型储罐，造纸，建筑等行业，可以达到很好的热传递，混合均匀以及有效防止沉积等功能。具有投资少，消耗功率小，搅拌效率高，操作方便等特点。

二．       主要结构

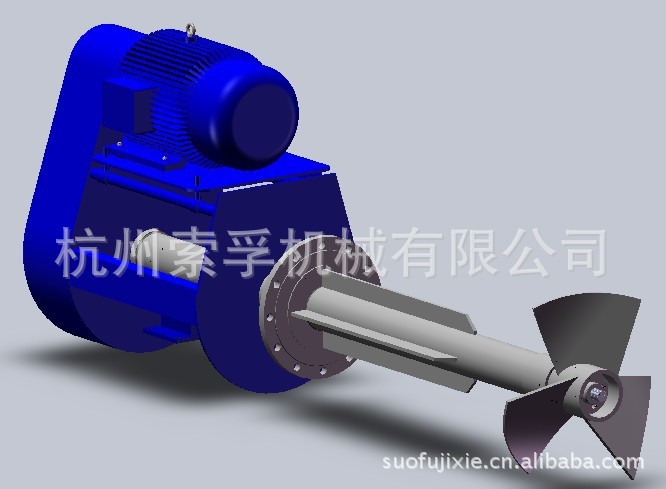

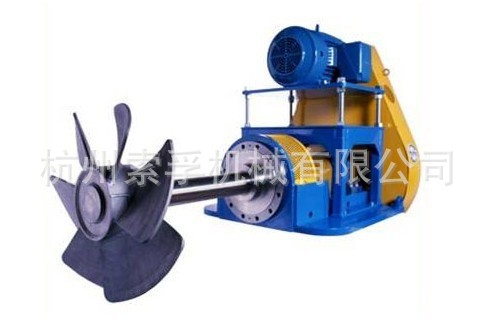

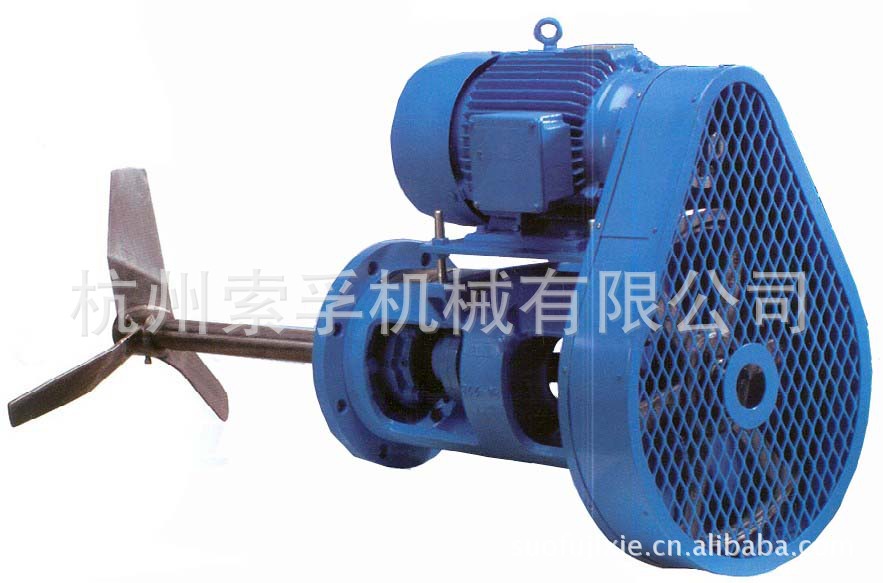

炮管侧入式搅拌机	双支点机架侧入式搅拌机

侧入式搅拌机在市场上有多种的结构形式，索孚公司生产的主要有两种结构形式，一种是炮管式内外轴结构的搅拌机和机架式搅拌机，两种搅拌机根据客户不同工艺应用环境和需求选型使用；传动都是由皮带轮传动；密封根据客户不同使用环境可采用各种密封形式，如机械密封，填料密封，迷宫式密封等多种形式；不同密封形式也可组合使用；如：2000m3淀粉成品罐的密封形式就采用了机械密封加填料的组合密封形式；

1.炮管式侧入式搅拌机主要机构：

整体主要由电机，皮带轮，电机支架，外轴，加强劲，安装法兰，内轴，机械密封，叶轮，轴承等部件组成。内轴两端各有一套密封系统，一般采用机械密封，小型罐或要求不高的客户两端也有采有水密封；

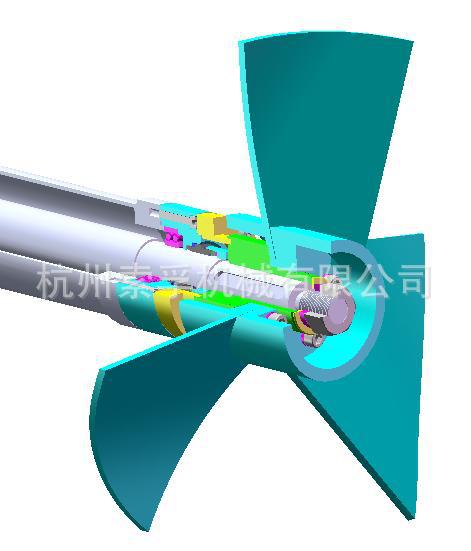

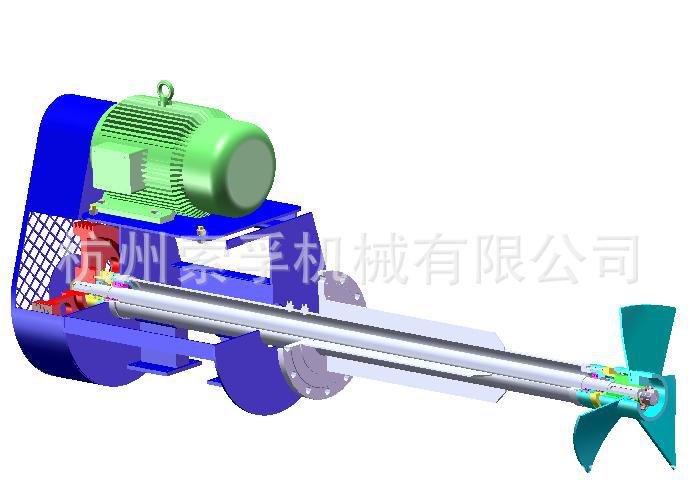

炮管侧入式搅拌机整体剖视图	采用机械密封结构图

2、双支点机架侧入式搅拌机

相对结构简单些，主要由电机，皮带轮，双支点机架，搅拌轴，安装法兰，一套机械密封，叶轮等部件组成。

三．       工程应用

沼气发酵：搅拌发酵原料与沼气微生物，使之充分混合，均匀接触使得微生物可以食料充足，保证正常发酵，提高产气率。防止原料分成及洁壳，沉淀。

烟气脱硫：在脱硫中主要使用在浆液罐和吸收塔等大型容器中使用于塔内浆液的搅拌，防止悬浮液沉淀，同时将鼓入的氧化气体和桨叶充分混合。

其他：大型原油储罐，制浆造纸，润滑油储罐，食用油储罐等。

四．       侧入式搅拌机技术参数

1、先进的叶轮设计

运用先进计算流体力学(CFD)软件,精确的模拟流场,搅拌安装位置,叶轮的结构优化等重要参数,以此来保证我们的搅拌设备性能到达最佳。

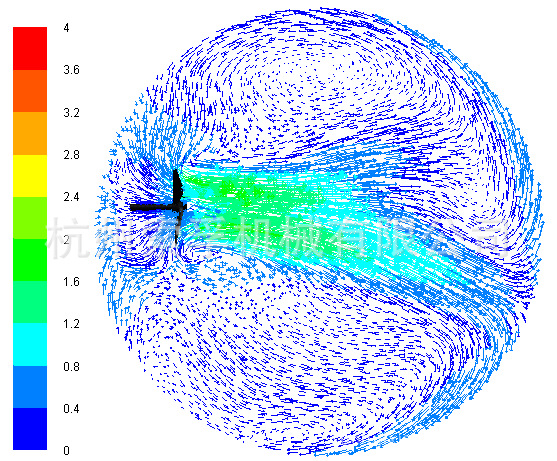

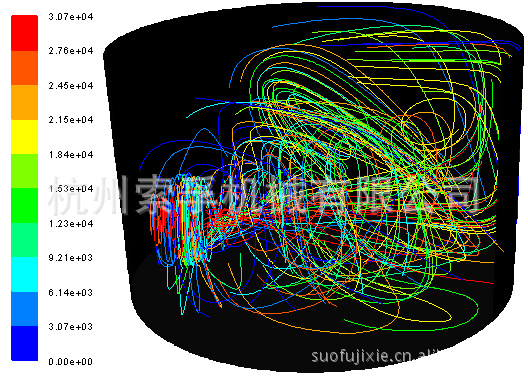

模拟流场1	模拟流场2

2、桨叶优化设计

桨叶采用计算流体力学方法进行优化设计，确保每次设计均可得到最大的搅拌效率。

1、高效曲线轴流搅拌器适合于处理粘度小于2500cp的流体。

2、宽叶轴流桨用于更高粘度（2500~10000cp）流体的混合。

选择不同桨叶形式如下：

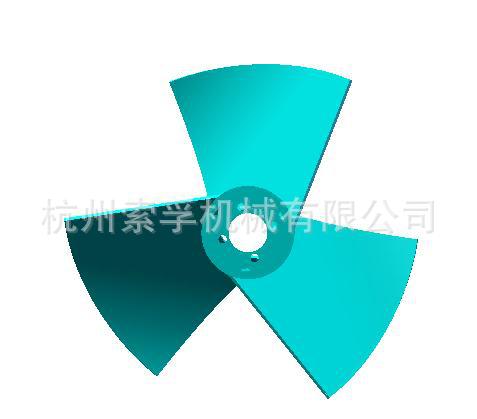

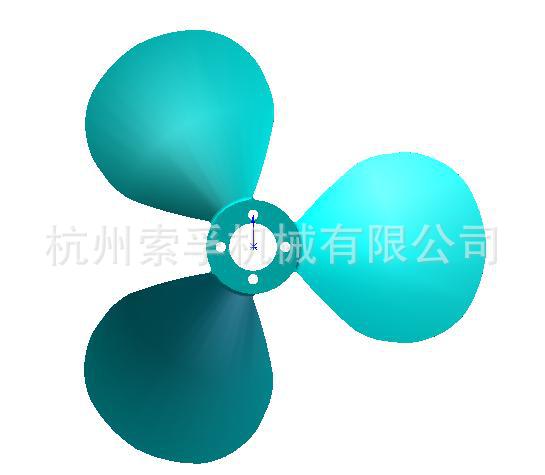

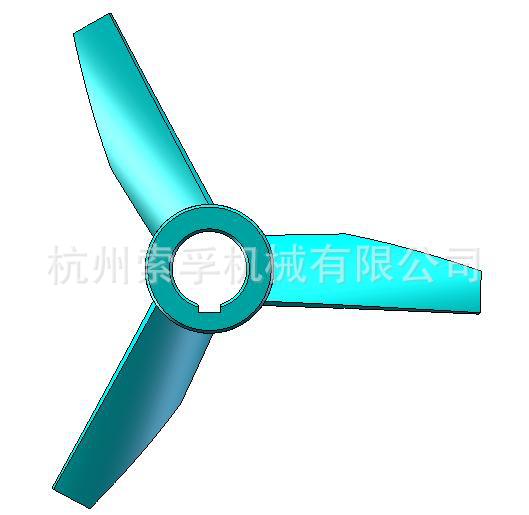

宽叶轴流桨	螺旋推进桨	高效曲线轴流桨
大型宽叶轴流桨侧入式搅拌机

3、炮管侧入式搅拌机安装尺寸参数表

3.双支点机架侧入式搅拌机主要参数及尺寸
