【特点】
- 水封式,最适于水蒸气或含有水汽的气体的排气.
- 两段泵,可以达到3 X 103PA以下的低气压.
- 因为介质用的是水,可以对应易燃性气体和腐蚀性气体的排气.
- 低噪音,少振动的设计
- 泵内部没有摩擦部分,减少了部件的故障.
- 比以前的纳西液环式真空泵更加有效率,到达压力更好.
- 根据使用条件,可选用不锈钢或其他腐蚀性材料.
- 轴封部使用的密封,采用机械密封方式.
为防止有害气体溶解在封水中被排出,另有设计为封液循环结构,使封水不能直接流出

【选型】

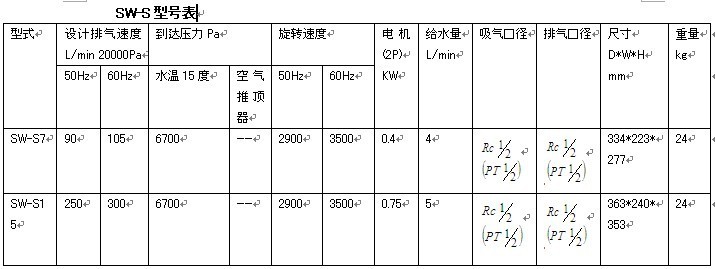

SW-S型:
1段式的水封真空泵,最适合从大
气压到8X103Pa的运转
SW-S7型

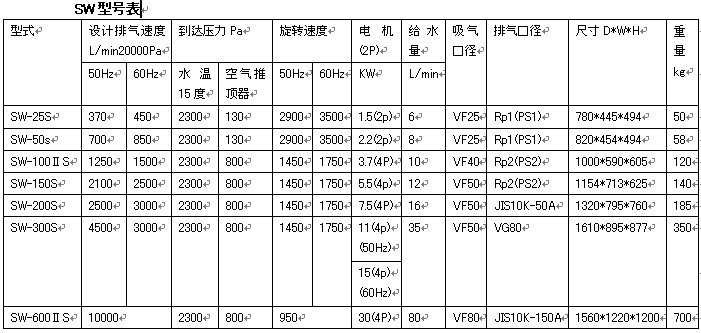

SW型:
2段式水封真空泵,在3X103Pa以下可以发挥高性能.
SW-150S型

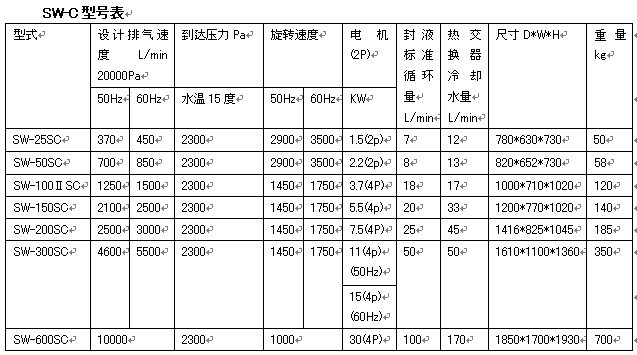

SW-C型:
封液循环式真空泵:为了解决吸入气体的直接流出造成的公害问题,由封液循环实现无公害化.封液在热交换器中冷却,而且循环回路采用密闭构造
SW-25SC型

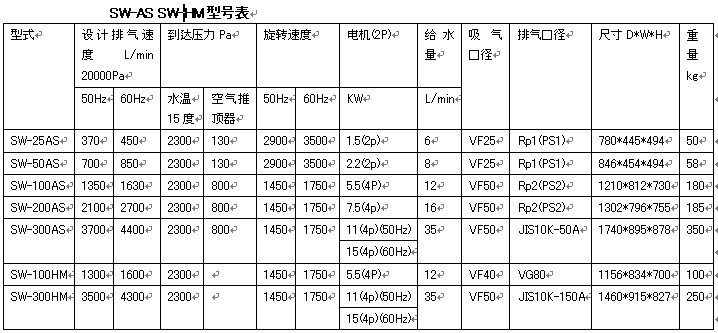

SW-AS型, SW-HM型: SW-AS型全不锈钢制
SW-HM是镍基合金制,这种真空泵是面向化学工业等的腐蚀性气体的吸入而研制的.针对吸入气体,材料没有变化,性能稳定,而且是具有优秀耐腐蚀性的泵,耐用年数长也是其特点之一.
面向化学工业等吸入腐蚀性气体的系统而开发成功的耐腐蚀性泵, SUS316,SCS14等无法对应的气体的的更大腐蚀性更加显现出来.此泵保持着镍基合金C-22的特性,对酸化性的水溶液(含有氧离子的酸化性酸,硝酸混合后的介质,湿盐素气体等)有优异的耐腐蚀性.
已经有了较多的业绩,在寿命长,维修频率低,生产稳定等方面得到用户的好评


【附件】
空气推顶器
水封式泵的吸入口安装空气推顶器,使用后,可以达到封液的蒸汽压力下的真空度8X102PA,而且,空气推顶器.而且,空气推顶器由大气导入而推动,使水封泵的稀奇口的压力达到8X10-3—8X10-4PA,由此而降低泵的运转声音,而驱动动力基本不变.
安装和运转需要注意以下几点:
- 使用大容量的装置,特别排气时间有问题时,使用旁通回路.
- 手动运转时,泵的吸气侧压力达到5X103~7X103PA时打开大气导入阀.
- 自动运转时,通过真空开关和大气导入用电磁阀的动作自动进行.
- 因为吸入气体中的粉尘,MIST会附着再喷嘴内部等地方,造成性能降低,需要定期分解清扫.
- 推顶器动作时,如果吸气侧压力比泵单独工作时恶化的原因可能如下:
a) 推顶器的大气导入管有抵抗,动作空气量不足.
b) 推顶器内部附着异物.
泵的给水不足,产生温度上升.泵的摩耗,轴封部的泄漏引起性能降低

空气推顶器型号表
型式 | 尺寸(mm) | 吸气口径 | 排气口径 | 大气导入筏口径 | 重量 kg |
A | B | C | D |
SAE-25 | 208 | 118 | 90 | 30 | VF25 | VG25 | 1/2B | 3.6 |
SAE-50 | 245 | 155 | 90 | 30 | VF25 | VG25 | 1/4B | 3.8 |
SAE-100Ⅱ | 312 | 202 | 110 | 30 | VF50 | VG40 | 3/8B | 7 |
SAE-150 | 382 | 272 | 110 | 30 | VF50 | VG50 | 3/8B | 7.4 |
SAE-200 | 336 | 236 | 100 | 40 | VF50 | VG50 | 1/2B | 6 |
SAE-300 | 450 | 340 | 110 | 45 | VF50 | VG50 | 3/4B | 9 |
SAE-600 | 595 | 475 | 120 | 70 | VF80 | VG80 | 1B | 24 |
