| EM78P156是台湾义隆公司采用高速CMOS工艺制造的8位单片机,其内部集有1024×13bitOTP(一次性)ROM(程序存储器),用户通过仿真器编写和调试正确的机器码文件通过编程器烧录入芯片,有6个选择位可满足不同产品的要求,同时有密码保护位防止程序数据被读出. |
| ★工作电压：2.3—5.5V |
| ★工作温度：0-70℃ |
| ★时钟频率：DC-20MHz,晶振模式DC-20MHz(5V),DC-8MHz(3V),DC-4MHz(2.3V), |
| ★低功耗：在5V/4MHz工作条件下,电流小于1.6mA,3V/32kHz条件下,电流为15uA,睡眠模式下电流仅为1uA. |
| ★1024×13bit程序存储器(OTPROM),48×8片内RAM(SDRAM). |
| ★片内4MHz校准RC振荡器 |
| ★可编程振荡器起振时间预分频器 |
| ★可按位编程 |
| ★一个密码保护位 |
| ★2个双向I/O端口 |
| ★5级堆栈 |
 |
| ★掉电模式 |
| ★3个中断源:TCC溢出中断,睡眠状态唤醒中断,外部中断. |
| ★可编程自由运行看门狗定时器(WDT) |
| ★有8个引脚可编程为上拉,有7个引脚可编程为下拉. |
| ★有8个引脚可编程为漏极开路.2个引脚可编程设置为R-option. |
| ★每个指令周期为两个时钟周期,99%为单指令周期. |
| ★具有电压检测单元,检测范围2.0V±0.15V. |
| ★EM78P156为14pin封装,有:DIP-18(300mil),SOP(SOIC)-18(300mil)和SSOP-20(209mil)三种封装形式. |

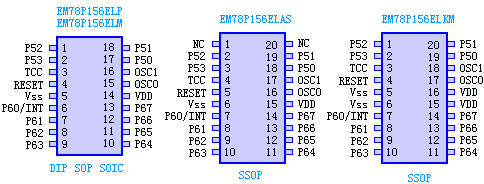

| EM78P156ELP单片机引脚描述 | |||
| 符号 | Pin No | I/O类型 | 功能描述 |
| VDD | 14 | - | 电源+ |
| P65/OSCI | 16 | I | XTAL型:晶振或外部时钟输入端 ERC型:RC振荡器输入端 |
| P64/OSCO | 15 | I/O | XTAL型:晶振输出或外部时钟输入端 RC型:指令时钟输出端 外部时钟输入 |
| TCC | 3 | I | 实时定时计数器(斯密特触发)输入端,不用时必须与VDD或Vss连接 |
| RESET | 4 | I | 斯密特触发器输入端,若该引脚保持低电平,其控制器也保持在复位状态 |
| P61 | 17,18,1,2 | I/O | P50-P53是双向I/O端口 P50和P51也可定义为R-option引脚 P50-P52可由软件设置为下拉 |
| P60-P67 | 6-13 | I/O | P60-P67是双向I/O端 都可以由软件设置为上拉或漏极开路 P60-P63可由软件设置为下拉 |
| INT | 6 | I | 下降沿触发的外部中断输入引脚 |
| Vss | 5 | - | 电源(地) |
注:表中为EM78P156ELP的引脚描述,EM78P156ELAS,EM78P156ELKM引脚号与此有区别,请参考其数据手册 数据手册(Datasheet) 可供此芯片，需要请联系我们 |
