| EM8P508单片机 | 深圳高凯泰科技有限公司 |
| EM8P508是台湾义隆公司采用高速CMOS工艺制造的8位单片机,仅有8个引脚,引脚兼容PIC12C508,与EM78P153部分引脚兼容(pin1-pin4对应EM78P153S的pin4-pin7,pin5-pin8对应EM78P153S的pin8-pin11,引脚特性完全相同,EM78P153S上的程序无需任何修改即可烧写到EM8P508上,使用ELAN编程器,器件选择EM78P153即可).其内部集有512×13bitOTP(一次性)ROM(程序存储器),用户通过仿真器编写和调试正确的机器码文件通过编程器烧录入芯片,有13个掩模选项可满足不同产品的要求,同时有密码保护位防止程序数据被读出. |
| ★工作电压：2.0—6.0V |
| ★工作温度：0-70℃ |
| ★时钟频率：内置4个校准RC振荡源(8MHz,4MHz,1MHz,455kHz) |
| ★低功耗：在5V/4MHz工作条件下,电流小于1.5mA,3V/32kHz条件下,电流为15uA,睡眠模式下电流仅为1uA. |
| ★512×13bit程序存储器(OTPROM),32×8片内RAM(SDRAM). |
|
|
| ★掉电模式 |
| ★3个中断源:TCC溢出中断,睡眠状态唤醒中断,外部中断. |
| ★可编程自由运行看门狗定时器(WDT) |
| ★有7个引脚可编程为上拉,有6个引脚可编程为下拉. |
| ★有7个引脚可编程为漏极开路. |
| ★每个指令周期为两个时钟周期,99%为单指令周期. |
| ★具有电压检测单元,检测范围2.0V±0.15V. |
| ★EM8P508为8pin封装,有:DIP-8和SO-8两种封装形式. |

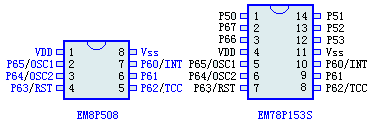

| EM78P153单片机描述 | |||
| 符号 | 引脚(pin) | I/O类型 | 功能描述 |
| VDD | 1 | - | 电源+ |
| P65/OSC1 | 2 | I/O | 通用I/O引脚 外部时钟输入 XT振荡器输入引脚 上拉/下拉 引脚变化将单片机从睡眠中唤醒 |
| P64/OSC2 | 3 | I/O | 通用I/O引脚 内部时钟输出 XT振荡器输入引脚 上拉/下拉 引脚变化将单片机从睡眠中唤醒 |
| P63/RESET/Vpp | 4 | I | 置RESET为低电平复位 编程电压输入端 正常工作方式电压不得高于VDD 置为RESET时有上拉 引脚变化将单片机从睡眠中唤醒 |
| P62/TCC | 5 | I/O | 通用I/O引脚 上拉/下拉/漏极开路 外部时钟/计数器输入引脚 引脚变化将单片机从睡眠中唤醒 |
| P61 | 6 | I/O | 通用I/O引脚 上拉/下拉/漏极开路 引脚变化将单片机从睡眠中唤醒 |
| P60/INT | 7 | I/O | 通用I/O引脚 上拉/下拉/漏极开路 编程模式下斯密特触发输入出 下降沿触发的外部中断输入引脚 |
| Vss | 8 | I/O | 电源(地) |
 参考EM78P153S数据手册(Datasheet) 可供此芯片，需要请联系我们 |
