| EM78P459是台湾义隆公司采用高速CMOS工艺制造的8位单片机,其内部集有4096×13bitOTP(一次性)ROM(程序存储器),用户通过仿真器编写和调试正确的机器码文件通过EMC编程器烧写入单片机. |
| ★主要特性 |
| ★工作电压：2.2—6.0V |
| ★工作温度：0-80℃ |
| ★时钟频率：DC-16MHz |
| ★低功耗：在5V/4MHz工作条件下,电流小于1.5mA,3V/32kHz条件下,电流为15uA,睡眠模式下电流仅为1uA. |
| ★4096×13bit程序存储器(OTPROM),96×8片内RAM(SDRAM). |
| ★2个双向I/O口线 |
| ★8级堆栈 |
| ★8位实时时钟/计数器(TCC),可选信号源,触发沿,溢出中断 |
| ★8位多路AD转换器,精度可达8位 |
| ★2个脉宽调制器(PWM),精度可达10位 |
| ★2个比较器 |
| ★掉电模式(SLEEP模式 |
| ★6个中断源:TCC一处中断,输入引脚状态变化中断(从睡眠状态唤醒),外中断,ADC转换结束中断,PWM周期匹配结束中断,比较器输出高电平中断 |
| ★可编程自由运行看门狗定时器(WDT) |
 |
| ★8个可编程为上拉I/O引脚. |
| ★8个可编程为下拉I/O引脚. |
| ★8个可编程漏极开路I/O引脚. |
| ★电压检测功能,检测电压范围:2.0V±0.15V |
| ★每个指令周期为两个时钟周期,99.9%的指令为单周期指令 |

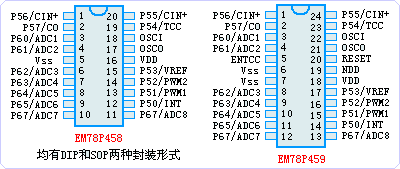

| ★封装形式:EM78P458为20pin,EM78P459为24pin,均有 DIP和SOP两种封装形式 |
| EM78P459单片机引脚描述 | |||
| 引脚符号 | Pin No | I/O类型 | 功能描述 |
| VDD | 16 | - | 电源+ |
| OSCI | 18 | 输入 | XTAL型:晶振或外部时钟输入端 RC振荡型型:RC振荡器输入端引脚 |
| OSCO | 17 | 输入/输出 | XTAL型:晶振输出或外部时钟输入端 RC型:指令时钟输出端 外部时钟输入 |
| /INT | 12 | 输入 | 下降沿触发的外中断引脚 |
| P50-P57 | 12-15,19,20,2,1 | 输入/输出引脚 | 通用I/O端口 |
| P60-P67 | 3,4,6-10 | 输入/输出引脚 | 通用I/O端口 |
| ADC1-ADC8 | 3,4,6-10 | 输入 | AD转换器 |
| PWM1,PWM2 | 13,14 | 输出 | 脉宽调制输出 |
| Vref | 15 | ADC输入 | 外部参考电压 |
| C-,C+ | 1,20 | 输入 | 比较器输入 |
| CO | 2 | 输出 | 比较器输出 |
| TCC | 19 | 输入 | 斯密特触发时钟/计数输入,如不使用需与VDD或Vss相连 |
| Vss | 5 | - | 电源(地) |
注:表中为EM78P458的引脚功能描述EM78P459的引脚描述有所不同,请参考其数据手册 数据手册(Datasheet) 可供此芯片，需要请联系我们 |
