台湾义隆(ELAN)单片机EM78P173
深圳高凯泰科技有限公司
中国 深圳
产品属性
图文详情
品牌推荐
|
| 台湾义隆(ELAN)单片机EM78P173 | 深圳高凯泰科技有限公司 |
| EM78P173是台湾义隆公司采用高速CMOS工艺制造的8位单片机,其内部集有1k×13bitOTP(一次性)ROM(程序存储器),用户通过仿真器编写和调试正确的机器码文件通过编程器烧录入芯片,有13个掩模选项可满足不同产品的要求,同时有密码保护位防止程序数据被读出. |
 |
| ★1k×13bit程序存储器(OTPROM),48×8片内RAM(SRAM). |
| ★5级堆栈 |
| ★4级可编程低电压检测:LVD:4.5V,4.0V,3.3V,2.2V |
| ★3级可编程复位电压检测:LVR:4.0V,3.5V,2.7V |
| ★较小的工作电流:1.5mA,5V/4MHz,3V/32kHz,1uA/睡眠时 |
| ★2组输入输出口:P5,P6 |
| ☆12个I/O引脚 |
| ☆P6所有引脚均可唤醒 |
| ☆7个I/O可编程下拉引脚 |
| ☆7个I/O可编程上拉引脚 |
| ☆7个I/O可编程漏极开路引脚 |
| ☆外中断唤醒引脚P60 |
| ★工作电压范围 |
| ☆2.1—5.5V(在0-70℃时,商用级) |
| ☆2.3—5.5V(在-40-85℃时,工业级) |
| ★工作频率范围 |
| ☆晶体模式(2 clocks):DC-20MHz/5V,DC-8MHz/3V,DC-4MHz/2.1V |
| ☆外置RC(ERC)模式(2 clocks):DC-2MHz/2.1V,DC-8MHz/3V,DC-4MHz/2.1V |
| ☆内置RC(IRC)模式见下表: |
| 内置RC(IRC)模式振荡频率与误差 | ||||
| 内部RC频率 | 温度:-40-85℃时 | 工作电压:2.1V-5.5V时 | 过程误差 | 总误差 |
| 4MHz | ±2℅ | ±3℅ | ±2℅ | ±7℅ |
| 16MHz | ±2℅ | ±3℅ | ±2℅ | ±7℅ |
| 8MHz | ±2℅ | ±3℅ | ±2℅ | ±7℅ |
| 1MHz | ±2℅ | ±3℅ | ±2℅ | ±7℅ |
| ★8bit 定时计数器 |
| ★外中断输入引脚 |
| ★可选择2时钟/4时钟指令周期 |
| ★掉电模式 |
| ★中断模式: |
| ☆TCC溢出中断 |
| ☆输入引脚变化中断 |
| ☆外中断 |
| ☆低电压检测中断 |
| ★特别特征: |
| ☆可编程自由运行的看门狗(WDT)定时器 |
| ☆电源开启电压检测:1.8V-1.9V |
| ★封装形式: |
| ☆DIP-14(300mil):EM78P173ND14J/S |
| ☆SOP-14(150mil):EM78P173NSO14J/S |
| ☆MSOP-10(118mil):EM78P173NMS10J/S |

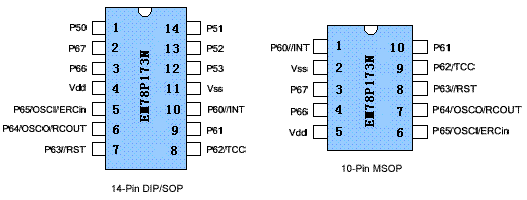

| EM78P173(14pin)单片机引脚描述 | ||
| 符号 | I/O类型 | 功能描述 |
| VDD | - | 电源+ |
| P65/OSCI/ERCin | I/O | 通用I/O引脚 外部时钟输入 OSC振荡器输入引脚 上拉/下拉 引脚变化将单片机从睡眠中唤醒 |
| P64/OSCO/RCOUT | I/O | 通用I/O引脚 内部时钟输出 OSC振荡器输出引脚 RC振荡器输出引脚 上拉/下拉 引脚变化将单片机从睡眠中唤醒 |
| P63/RESET/Vpp | I | 置RESET为低电平复位 编程电压输入端 正常工作方式电压不得高于VDD 置为RESET时有上拉 引脚变化将单片机从睡眠中唤醒 |
| P62/TCC | I/O | 通用I/O引脚 上拉/下拉/漏极开路 外部时钟/计数器输入引脚 引脚变化将单片机从睡眠中唤醒 |
| P61 | I/O | 通用I/O引脚 上拉/下拉/漏极开路 引脚变化将单片机从睡眠中唤醒 |
| P60/INT | I/O | 通用I/O引脚 上拉/下拉/漏极开路 编程模式下斯密特触发输入出 下降沿触发的外部中断输入引脚 |
| P66/P67 | I/O | 通用I/O引脚 上拉/漏极开路 引脚变化将单片机从睡眠中唤醒 |
| P50-P52 | I/O | 通用I/O引脚 下拉 |
| P53 | I/O | 通用I/O引脚 |
| Vss | I/O | 电源(地) |
 EM78P173数据手册(Datasheet) 可供此芯片，需要请联系我们 |
