| EM78P447是台湾义隆公司采用高速CMOS工艺制造的8位单片机,其内部集有4096×13bitOTP(一次性)ROM(程序存储器),用户通过仿真器编写和调试正确的机器码文件通过EMC编程器烧写入芯片,有7个位结构选择器(CODE OPTION)以满足用户要求.其中1位为加密位,可防止程序被读出. |
| ★主要特性 |
| ★工作电压：2.3—5.5V |
| ★工作温度：0-70℃ |
| ★时钟频率：DC-18MHz |
| ★低功耗：在5V/4MHz工作条件下,电流小于2.2mA,3V/32kHz条件下,电流为30uA,睡眠模式下电流仅为1uA. |
| ★4096×13bit程序存储器(OTPROM),148×8片内RAM(SDRAM). |
| ★三个双向I/O口线 |
| ★8位实时时钟/计数器(TCC),可选信号源,触发沿,溢出中断 |
| ★低功耗模式--睡眠模式 |
| ★3个中断源:二个硬件中断--TCC溢出中断与外中断(INT引脚),一个软件中断--INT指令 |
| ★可编程自由运行看门狗定时器(WDT) |
 |
| ★10个可编程为上拉I/O引脚. |
| ★2个引脚可编程设置为R-option. |
| ★2个可编程漏极开路I/O引脚. |
| ★上电电压检测功能,检测电压范围:1.6V±0.15V.. |
| ★四种封装形式:EM78P447A 28脚DIP,SOIC封装.EM78P447B 32引脚DIP,SOIC封装 |

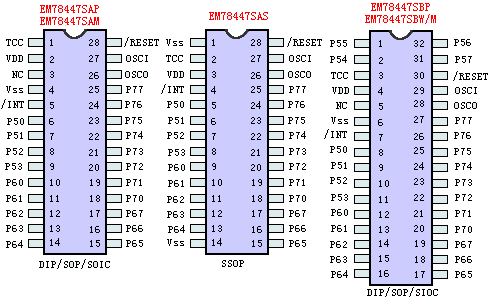

| EM78P447单片机引脚描述 | |||
| 引脚符号 | Pin No | I/O类型 | 功能描述 |
| VDD | 2 | - | 电源+ |
| OSCI | 27 | 输入 | XTAL型:晶振或外部时钟输入端 RC振荡型型:RC振荡器输入端引脚 |
| OSCO | 26 | 输入/输出 | XTAL型:晶振输出或外部时钟输入端 RC型:指令时钟输出端 外部时钟输入 |
| /INT | 5 | 输入 | 下降沿触发的外中断引脚 |
| P70-P77 | 18-25 | 输入/输出引脚 | 通用I/O端口 |
| P60-P67 | 10-17 | 输入/输出引脚 | 通用I/O端口 |
| P50-P57 | 6-9,2,1,32,31 | 输入/输出引脚 | 通用I/O端口,其中P54-P57仅在32 pin的型号中拥有 |
| RESET | 28 | 输入 | 低电平引起单片机复位 |
| NC | 3 | 空引脚 | 无功能 |
| Vss | 4 | - | 电源(地) |
注:表中为EM78P447SAP和EM78P447SAM的引脚功能描述,32pin的EM78P447的引脚描述请参考其数据手册 数据手册(Datasheet) 可供此芯片，需要请联系我们 |
