台湾义隆(ELAN)单片机EM78P257
深圳高凯泰科技有限公司
中国 深圳
产品属性
图文详情
品牌推荐
|
| 台湾义隆(ELAN)单片机EM78P257 | 深圳高凯泰科技有限公司 |
| EM78P257是台湾义隆公司采用高速CMOS工艺制造的8位单片机,其内部集有2k×13bit OTP(一次性)ROM(程序存储器),用户通过仿真器编写和调试正确的机器码文件通过编程器烧录入芯片,有12个掩模选项可满足不同产品的要求,同时有密码保护位防止程序数据被读出. |
| ★工作电压：2.3—5.5V |
| ★工作温度：0-70℃ |
| ★时钟频率：晶体模式:DC-20MHz(5V),DC-8MHz(3V),RC模式:DC-4MHz(5V),DC-4MHz(3V) |
| ★低功耗：在5V/4MHz工作条件下,电流小于1.5mA,3V/32kHz条件下,电流为15uA,睡眠模式下电流仅为1uA. |
| ★内置RC振荡器:4MHz,1MHz,455kHz,32.768kHz |
| ★可编程振荡器起振时间1ms,18ms |
| ★可编程预分频看门狗定时器 |
| ★2048×13bit程序存储器(OTPROM),80×8片内RAM(SDRAM). |
|
|
| ★可编程看门狗定时器 |
| ★8个可编程上拉端口 |
| ★8个可编程漏极开路端口. |
| ★每个指令周期为两个时钟周期 |
| ★具有电压检测单元(EM78P257A和EM78P257B) |
| ★封装形式:18pin有:DIP-18,SOP-18两种和20pin封装有DIP-20,SOP-20和SSOP-20三种封装形式 |

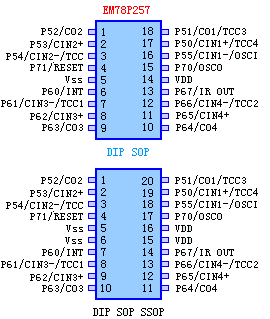

| EM78P257单片机引脚描述 | |||
| 符号 | 引脚号 | I/O类型 | 功能描述 |
| VDD | 14 | - | 电源+ |
| P65/OSCI | 16 | 输入 | 晶体振荡模式:外接晶体和外部时钟输入 RC振荡模式:RC振荡器输入引脚 |
| P64/OSCO | 15 | 输入 | 晶体振荡模式:外接晶体或外部时钟输入引脚 |
| P70-P71 | 4,15 | 输入/输出 | 通用I/O引脚 P71仅能当输入引脚(电源上电复位后缺省值) |
| P60-P67 | 6-13 | 输入/输出 | 通用I/O引脚 漏极开路(电源上电复位后缺省值) |
| P50-P55 | 1-3,16-18 | 输入/输出 | 通用I/O引脚 上拉/下拉 引脚变化将单片机从睡眠中唤醒 |
| IR out | 13 | 输出 | IR模式输出引脚,下拉电流能力:20mA |
| /INT | 6 | 输入 | 外部中断引脚,下降沿触发 |
| CIN1-,CIN1+ CIN2-,CIN2+ CIN3-,CIN3+ CIN4-,CIN4+ CO1,CO2 CO3,CO4 | 16,17 3,2 7,8 12,11 18,1 9,10 | 输入 输入 输入 输入 输出 输出 | "-"为比较器电压输入反相输入端 "+"为比较器电压输入同相输入端 CO1-CO4为比较器电压输出端 |
| TCC TCC1,TCC2 TCC3,TCC4 | 3 7,12 18,17 | 输入 | 外部计数器输入端 |
| /RESET | 4 | 输入 | 当/RESET为逻辑低电平,单片机复位< 正常使用状态,/RESET/Vpp电压不能超过VDD 一个上升脉冲可将单片机复位 |
| /RESET | 5 | 输入 | 电源(地) |
 数据手册(英文Datasheet) 可供此芯片，需要请联系我们 |
