| EM78P418N是台湾义隆公司采用高速CMOS工艺制造的8位单片机,其内部集有4096×13bitOTP(一次性)ROM(程序存储器),提供一个保护位防止OTP指令代码从外部读出,三个代码选项位为用户应用时选择. 为提高OTP-ROM的特性,EM78P418N提供方便的代码开发和校验方法,同时,这些OTP器件的优势是可统共高效的程序更新,使用开发和编程工具,使用ELAN烧写器可将代码写入单片机中. |
| ★主要特性 |
| ★4096×13bit程序存储器(OTPROM) |
| ★144×8片内RAM(SDRAM). |
| ★8级堆栈 |
| ★低功耗：在5V/4MHz工作条件下,电流小于2.2mA,3V/32kHz条件下,电流为15uA,睡眠模式下电流仅为1uA. |
| ★三个双向I/O口线 |
| ★P6口均可唤醒 |
| ★8个上拉I/O口,8个下拉I/O口,8个漏极开路I/O口 |
| ★工作温度:2.3-5.5V(商用级0-70℃,工业级-40-85℃). |
| ★工作频率范围:DC-20MHz,5V,DC-8MHz,3V |
| ★外部RC模式:DC-16MHz,5V,DC-4MHz,3V |
| ★内部RC模式:4MHz,2.3-5.5V |
| ★频率稳定度:温度引起不超过10%,电压(2.3-5.5V)不超过5%,(8MHz时为6%),制造离散误差不超过4% |
 |
| ★全部的四组频率均可通过ICE418模拟器编程仿真,并且自动通过编程器写入OTP-ROM. |
| ★在内部模式,高频32 LCK状态,从唤醒到正常工作仅需2ms. |
| ★8位实时定时/计数器,可选择信号源,触发沿和溢出中断. |
| ★8位多通道12位分辨率模数转换器(基准电压模式) |
| ★3通道10位分辨率PWM输出 |
| ★一个比较器 |
| ★掉电睡眠模式 |
| ★6个中断源 |
| ★TCC溢出中断 |
| ★I/O口状态变化(唤醒中断) |
| ★外部中断 |
| ★ADC转换完成中断 |
| ★PWM匹配完成中断 |
| ★比较器高低输出中断 |
| ★自由运行的看门狗定时器 |
| ★低电压检测:2.0V±0.1V |

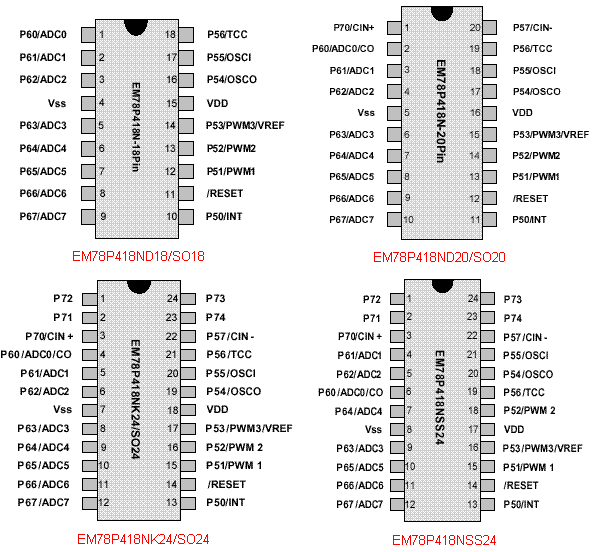

| ★多种封装形式: |
| EM78P418N单片机的型号与封装形式 | |||
| 引脚数 | 封装形式 | 引脚间距 | 型号 |
| 18 | DIP | 300 mil | EM78P418ND18J/S |
| 18 | SOP | 300 mil | EM78P418NSO18J/S |
| 20 | DIP | 300 mil | EM78P418ND20J/S |
| 20 | SOP | 300 mil | EM78P418NSO20J/S |
| 24 | Skinny DIP | 300 mil | EM78P418NK24J/S |
| 24 | SOP | 300 mil | EM78P418NSO24J/S |
| 24 | SSOP | 150 mil | EM78P418NSS24J/S |
| EM78P418N单片机引脚描述 | |||
| 引脚符号 | Pin No | I/O类型 | 功能描述 |
| VDD | 15 | - | 电源+ |
| OSCI | 17 | 输入 | XTAL型:晶振或外部时钟输入端 RC振荡型型:RC振荡器输入端引脚 |
| OSCO | 16 | 输入/输出 | XTAL型:晶振输出或外部时钟输入端 RC型:指令时钟输出端 外部时钟输入 |
| P70-P74 | 1-3,23-24 | 输入/输出 | 通用输入,输出引脚(仅24pin) |
| P60-P67 | 1-3,5-9 | 输入/输出 | 通用输入,输出引脚 |
| P50-P56 | 10,12-14,16-18 | 输入/输出引脚 | 通用I/O端口 |
| INT | 10 | 外中断输入引脚 | 外中断下降或上升沿触发 |
| P50-P57 | 6-9,2,1,32,31 | 输入/输出引脚 | 通用I/O端口,其中P54-P57仅在32 pin的型号中拥有 |
| ADC0-ADC7 | 1-3,5-9 | 输入 | 由ADCON定义(R9,0-2) |
| PWM1-PWM3 | 12-14 | 脉宽调制输出引脚 | 由PWMCON定义(IOC80) |
| VREF | 14 | ADC外部参考电压 | 由ADCON定义(R9,7) |
| RESET | 11 | 输入 | 仅能为输入,该引脚逻辑为低将复位,引脚状态改变将唤醒,正常状态RESET电压不能高于VDD |
| TCC | 18 | 输入 | 定时/计数斯密特触发,不使用时,应将该引脚接VDD或Vss |
| Vss | 5 | - | 电源(地) |
 数据手册 (Datasheet) 可供此芯片，需要请联系我们 |
