| 台湾义隆(ELAN)单片机EM78P468 | 深圳高凯泰科技有限公司 |
| EM8P468是台湾义隆公司采用高速CMOS工艺制造的精简指令型(RISC)8位单片机,可驱动4x32段LCD,有12+16个I/O引脚.片内含看门狗WDT,片内RAM,4k片内ROM,可编程定时/计数器,两个外中断,EM78P468L含多重代码保护位和13 bit的用户识别码. |
| ★工作电压：2.0—5.5V |
| ★工作温度：0-70℃ |
| ★时钟频率：DC-10MHz,高低速时钟,晶体或内部RC. |
| ★272字节SRAM,144字节通用寄存器和128字节数据RAM. |
| ★4k×13bit程序存储器(OTPROM). |
| ★28个I/O(12个典型静态I/O,16个输入/输出和LCD驱动复用I/O. |
| ★8级堆栈 |
| ★8位定时/计数器(TCC). |
| ★脉宽调制输出(PWM) |
| ★4种配置自动重装载向下计数定时器中断源. |
| ★可编程看门狗定时器. |
| ★4种工作模式. |
| ★唤醒功能(P6,P8),可从睡眠和掉电中唤醒. |
| ★8个中断源(3个外部中断,5个内部中断). |
| ★4x32 LCD驱动电路. |
 EM78P468封装,有:59pin-dice,64pin-QFP,64pin-LQFP,44pin-QFP,44pin-LQFP等封装形式. |
 |

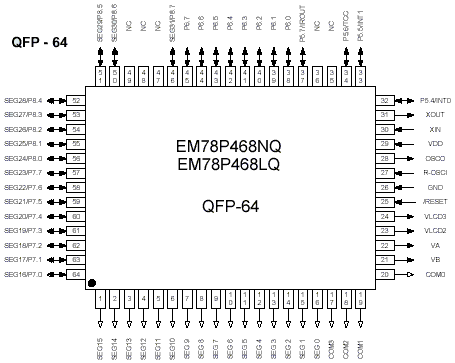

| EM78P468单片机引脚描述 | |||
| 符号 | 引脚(pin) | I/O类型 | 功能描述 |
| VDD | 29 | - | 电源+ |
| GND | 26 | - | 系统GND |
| R-OSCI | 27 | I | 晶体模式:晶体输入,RC模式:电阻上拉,PLL模式:0.01uF接地, |
| OSCO | 28 | O | 晶体模式:晶体输出,RC模式:时钟输出 |
| Xin | 30 | I | 晶体模式:32768Hz晶体,RC模式:电阻接高电平 |
| Xout | 31 | O | 晶体模式:32768Hz晶体,RC模式:时钟输出 |
| /RESET | 25 | I | 低电平有效,保持逻辑电平=0,器件复位 |
| P5.4/INT0 | 32 | I/O | 通用I/O,外中断输入,当为睡眠或掉电模式,此引脚状态改变可唤醒单片机 |
| P5.5/INT1 | 33 | I/O | 通用I/O,外中断输入,当为睡眠或掉电模式,此引脚状态改变可唤醒单片机 |
| P5.6/TCC | 34 | I/O | 通用I/O,计数器输入引脚,可工作于正常,节能或省电模式 |
| P5.7/IROUT | 37 | I/O | 通用I/O,IR/PWM输出引脚,可提供20mA/5V的下拉电流 |
| P6.0-P6.7 | 38-45 | I/O | 通用I/O,上拉,下拉,开路输出,全部可通过状态改变唤醒单片机 |
| COM3-COM0 | 17-20 | O | LCD驱动COM引脚 |
| SEG0-SEG15 | 16-1 | OUT | SEG输出引脚 |
| SEG16-SEG23/P7.0-P7.7 | 64-57 | O | LCD驱动COM引脚,通用I/O |
| SEG24-SEG30/P8.0-P8.6 | 56-50 | OUT | SEG输出引脚,通用I/O,可唤醒 |
| SEG16-SEG23/SEG31/P8.7 | 46 | O | LCD驱动COM引脚,通用I/O,可唤醒 |
| VB | 21 | O | 连接电容到LCD偏压 |
| VA | 22 | O | 连接电容到LCD偏压 |
| VLCD2 | 23 | O | 一个LCD偏压 |
| VLCD3 | 24 | O | 一个LCD偏压 |
| NC | 35-36.47-49 | - | 空引脚 |
 参考EM78P468数据手册(Datasheet) 可供此芯片，需要请联系我们 |
