泰映马达命名表解：
9 | B | 200 | P | － | 1 | □ | M |
安装面尺寸 | 产品系列 | 输出功率 | 轴心形式 | 输入电源电压 | 最高转速 | 电磁刹车 |
6□60mm | B | BS | 020 | 20W | 090 | 90W | S | 圆轴型 | 1 | 单相 AC110V-115V | 无 | 2500r/min 含以上 | 无 | 标准型 |
9□90mm | SBS | 030 | 30W | 100 | 100W | P | 齿轮轴型 | 2 | 单相 AC220V-230V | N | 2000r/min | M | 电磁刹车型 |
| UBS | 040 | 40W | 120 | 120W | PD | 齿轮轴型 | 3 | 三相 AC220V-230V | | |
| DBS | 050 | 50W | 150 | 150W | | D | DC24V | | |
| BM | BMS | 060 | 60W | 200 | 200W | | | | |
| | 075 | 75W | | | | | | |
| | 085 | 85W | | | | | | |
泰映直流无刷电机DBS系列（AGV用直流24V系列）：
产品系列 | 输入电源电压 | 速度控制范围 | 速度变动率 |
DBS | 标准系列 | DC24V | 250-3000r/min | 对负载－2% 对电压±2% 对温度±3% |
电磁刹车系列 | DC24V (电磁刹车部：DC24V) |
泰映直流无刷电机命名图解（AGV用直流24V，200W及以下系列）：
9 | B | 200 | P | － | 1 | □ | M |
安装面尺寸 | 产品系列 | 输出功率 | 轴心形式 | 输入电源电压 | 最高转速 | 电磁刹车 |
6□60mm | B | BS | 020 | 20W | 090 | 90W | S | 圆轴型 | 1 | 单相 AC110V-115V | 无 | 2500r/min 含以上 | 无 | 标准型 |
9□90mm | SBS | 030 | 30W | 100 | 100W | P | 齿轮轴型 | 2 | 单相 AC220V-230V | N | 2000r/min | M | 电磁刹车型 |
| UBS | 040 | 40W | 120 | 120W | PD | 齿轮轴型 | 3 | 三相 AC220V-230V | | |
| DBS | 050 | 50W | 150 | 150W | | D | DC24V | | |
| BM | BMS | 060 | 60W | 200 | 200W | | | | |
| | 075 | 75W | | | | | | |
| | 085 | 85W | | | | | | |
驱动器命名图解：
BMD | 200 | － | 1 |
产品系列 | 输出功率 | 输入电源电压 |
BMD | BMS系列 | 020 | 20W | 060 | 60W | 100 | 100W | 1 | 单相 AC110V-115V |
DB | BS系列 | 030 | 30W | 075 | 75W | 120 | 120W | 2 | 单相 AC220V-230V |
SBD | SBS系列 | 040 | 40W | 085 | 85W | 150 | 150W | 3 | 三相 AC220V-230V |
UBD | UBS系列 | 050 | 50W | 90 | 90W | 200 | 200W | D | DC24V |
DBD | DBS系列 | | | | | | | | |

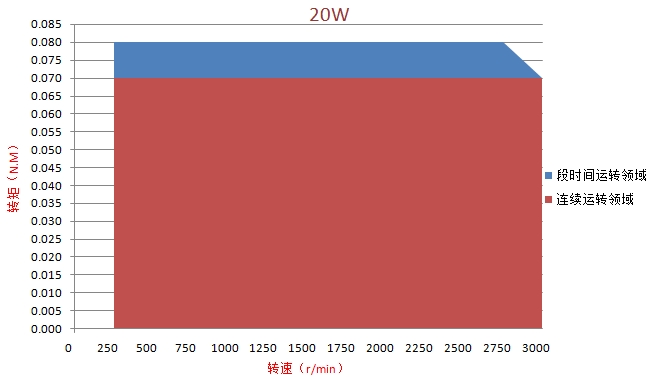

泰映24V、20W直流无刷电机扭矩特性图：

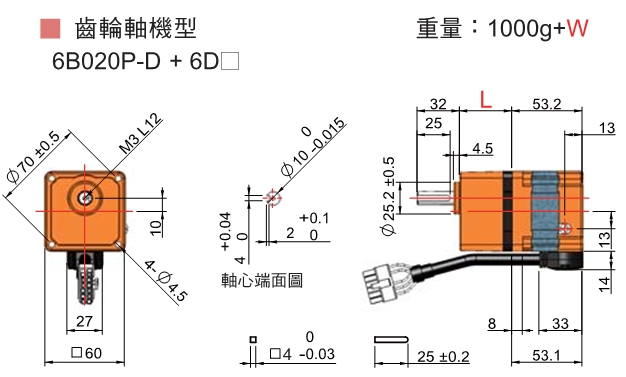

泰映24V、20W电机（6B020P-D）及减速机（6D□）尺寸图
