概述

直流信号输入隔离安全栅
将处于现场危险区域的各种设备的直流信号源，经过安全栅隔离、抗干扰抑制等处理后。向安全侧的控制系统或其它智能仪表输出直流电流或 电压信号。
该隔离安全栅采用独立的直流电源供电，供电电源-输入-输出之间隔离。

特性

• 直流信号的一路通道输入，一路通道隔离输出
• 配合DCS/PLC等控制系统或其它单元组合仪表应用。
• 连接至控制系统：各款 DCS/PLC 的AI卡，接收电流或电压信号。
• 适用于连接的现场设备：：各种设备的直流电流或电压信号。
• 设备允许所处危险区域：0区、1区、2区；IIA区、IIB区、IIC区。
• 安装与端子接线： 35 mm 标准DIN导轨卡式安装；端子接线采用簧片式压紧连接。

技术参数

• 供电电源
  电源电压：20～30VDC
  电源指示：通电时，LED 电源灯亮绿色
  电流消耗（24VDC供电时）：< 25mA
• 本安侧输入
  输入信号：4～20mA；0～20mA；0～10mA； 其它指定电流
  输入电压：1～5V；0～5V；0～10V；其它指定电压
  输入阻抗：电流输入时 50Ω； 电压输入时≥500KΩ
• 非本安侧输出
  输出电流：4～20mA；0～20mA；0～10mA； 其它指定电流
  输出电压：1～5V；0～5V；0～10V；其它指定电压
  电流输出允许负载：0～550Ω （满负载 550Ω时, 供电电源≥22VDC）
  电压输出阻抗： ≤500Ω
  输出纹波： < 10mVp-p
• 综合主要技术参数
  标准精度：±0.1%
  温度漂移：±0.015% / ℃
  开机响应时间：< 1s （10～90％）
  电源变化影响：±0.1% （20~30VDC 允许电压范围）
  隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz
  绝缘电阻：输入-输出-电源之间  ≥100MΩ / 500VDC
  工作环境温度： -20～＋60℃
  外形尺寸：厚度×高度×长度＝16×116×110（mm）
• 安全防爆认证参数
  防爆等级标志： [Exia]IIC
  安全认证参数：    Um = 250V    Uo = 10.5V     Io = 6mA
                           Po = 15.8mW    Lo = 10mH    Co = 1.6μF

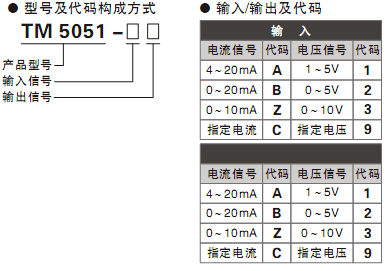

选型、订货代码

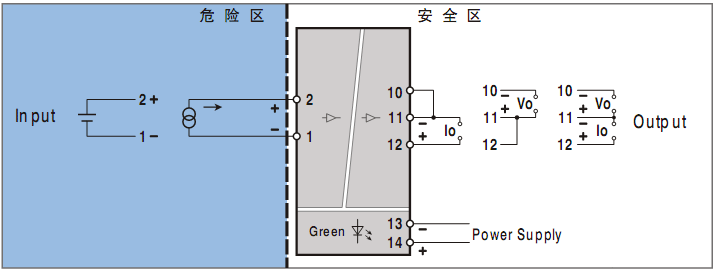

端子接线图
