概述
高精度无源隔离器
这是一种4~20mA 电流信号输入，4~20mA 电流信号输出的无源隔离器。使用时无需外接供电电源，其工作所需的能量来源于表示信号的电流。无源隔离器在实际应用中能有效解决信号互连可能出现的问题，同时能有效抑制信号传输过程中可能的干扰。
这是一款高精度的无源隔离器，其中采用的磁功率补偿专利技术和精确的限流保护电路，大幅度的提高了无源隔离的负载能力和传输精度。
该无源隔离器的输入回路-输出回路之间电磁隔离。

特性

• 无需外接供电电源的信号隔离器
• 直流电流源4~20mA 输入，4～20mA 电流信号输出
• 1:1等效隔离传送
• 高精度，输出不受负载变化影响
• 配合DCS/PLC等控制系统或其它单元组合仪表应用。
• 连接至控制系统：各款DCS/PLC 的AI卡，接收电流信号。
• 适用于连接的现场设备：电流源4~20mA 。
• 安装与端子接线：35mm标准DIN导轨卡式安装；端子接线采用簧片式压紧连接。

技术参数

• 输入
  电流信号输入：4～20mA
  等效输入阻抗：100Ω＋负载电阻（输入为20mA时）
  电压降：≤ 3V （20mA）
  过载电流：≤35mA
• 输出
  输出电流：4～20mA
  输出负载能力：见下列计算图示

  输出负载电阻（RL）：计算式  RL ≤（Ui-Ud）&pide;0.02
  输出纹波：< 10mVp-p
• 综合主要技术参数
  标准精度：±0.1%（负载为100Ω）
  温度漂移：±0.015% / ℃
  开机响应时间：< 1s （10～90％）
  隔离能力：输入-输出之间 1.5KV,1min ,50Hz
  绝缘电阻：输入-输出之间  ≥100MΩ / 500VDC
  工作环境温度： -20～＋60℃
  外形尺寸：厚度×高度×长度＝16×116×110（mm）

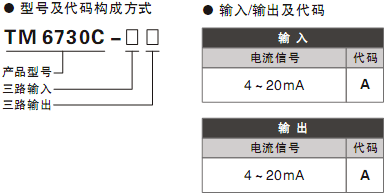

选型、订货代码

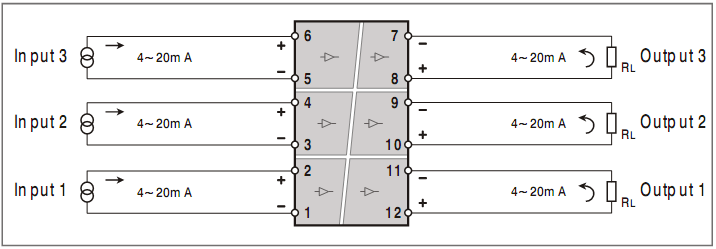

端子接线图
