结构概述

W24S-100为弧线下调式三模型材卷弯机，该机可一次上料完成各种型材的卷圆、卷弧、和校圆等功能。

该机床身采用钢板焊接件，焊后经过退回火等热处理工艺，消除焊接应力，保证加工精度。床身为一封闭式框架结构，上模位置固定，两下模可围绕固定回转中心作弧线升降运动,三模均主动，可以进行正反方向旋转；

两下模的升降为液压传动、由液压缸的伸缩来完成。传动平稳、安全可靠；

在上模的两侧设有托辊装置,托辊既可以做升降运动，也可以做旋转运动。配合模具与导向轮同时作用有利于控制型材的卷制精度。

机器主要特点

1．该机具有结构合理、性能可靠。

2．机、电、液于一体，能动性强，操作灵活方便，精度高.

3．整机结构合理，钢结构床身，整体钢性好。

4．全驱动机构，避免了工作时工件的打滑现象。

5．整机刚度好、重心低、运动平稳。

6．液压系统中主要阀组采用榆次油研产品，此阀组为铸造流道，过流量大、压力损失小、发热小，使用可靠。

7．电气有稳压、防干扰功能，在电源有波动和冲击情况下，保证正常运行，并装有过流过热及机器各动作之间的安全联锁保护装置。

8. 采用集成通路块结构，液压系统更可靠。

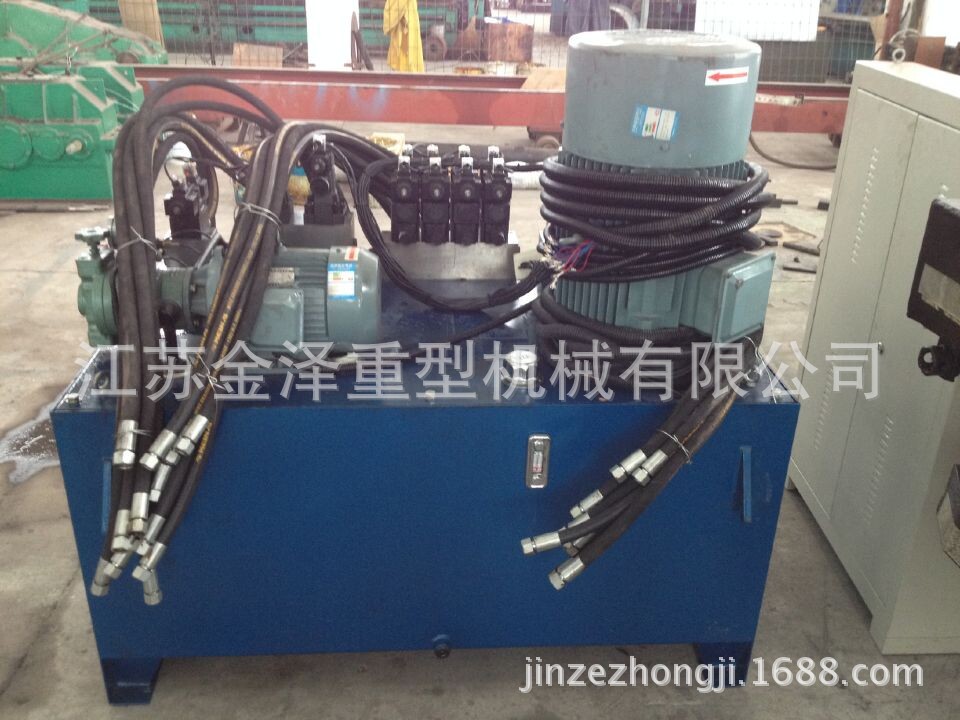

液压系统
