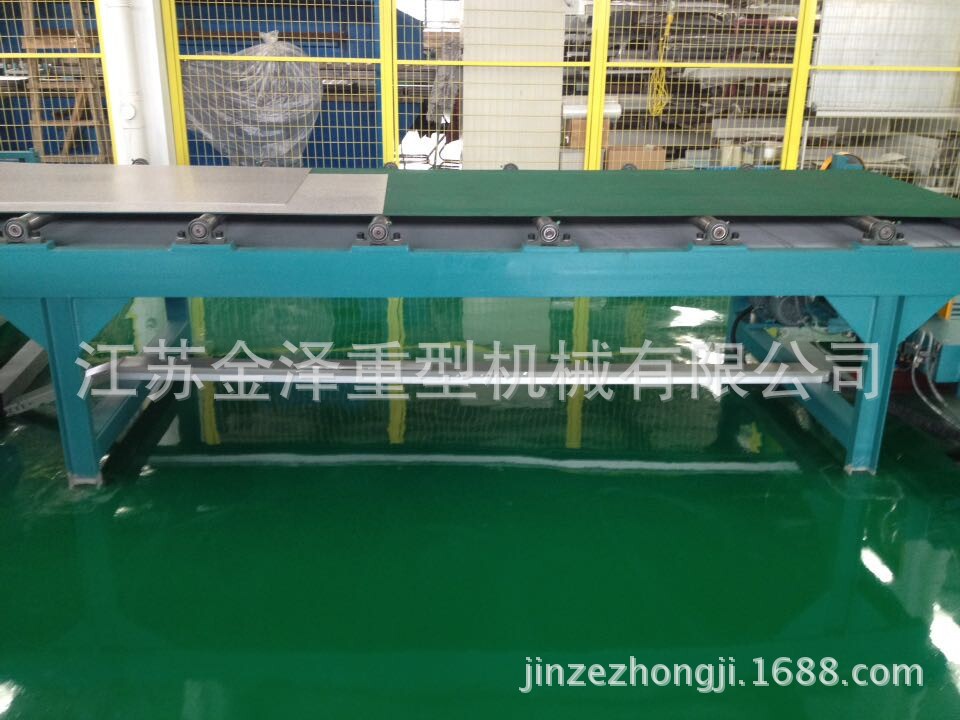

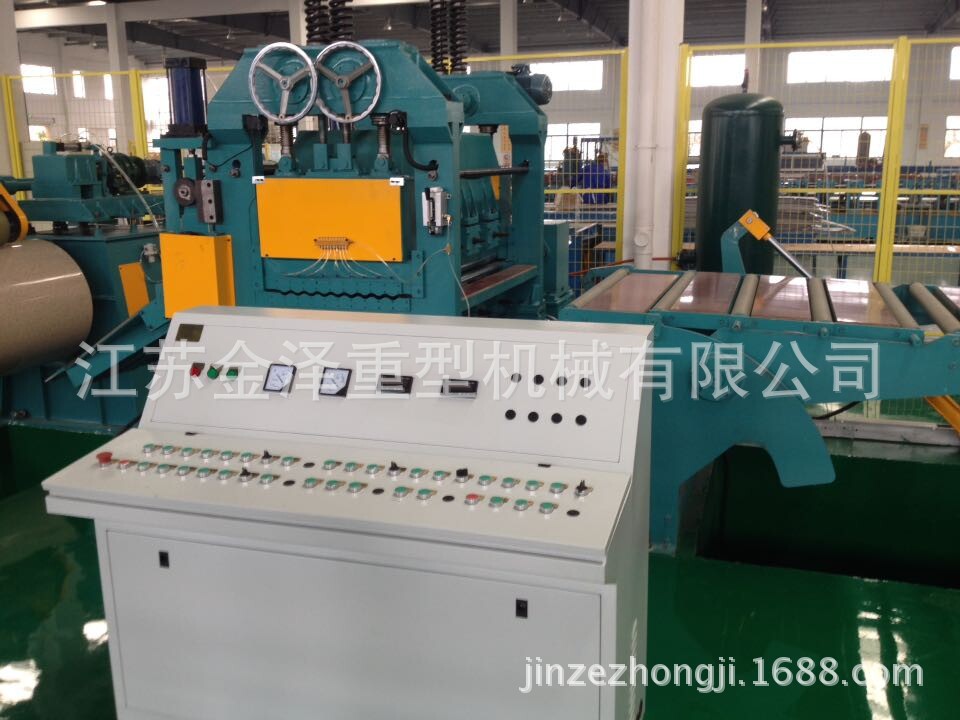

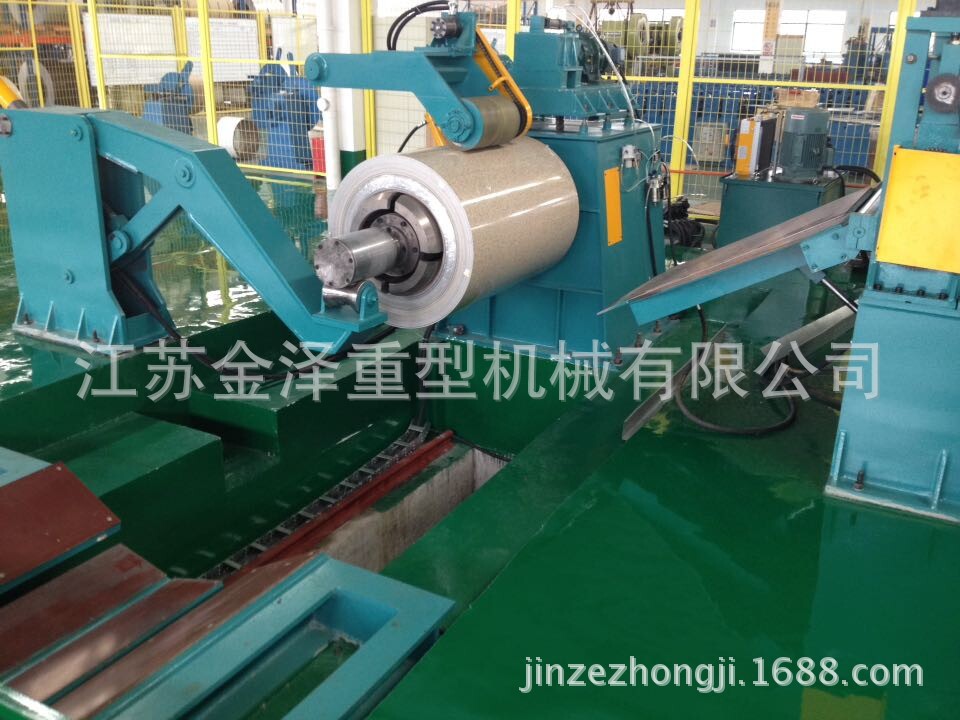

开卷矫平剪切覆膜生产线，适用于冷轧低碳钢板、镀锌板的开卷校平半自动化生产。生产线由上料小车、液压内涨紧悬臂式开卷机、液压辅助支撑、自动喂料铲、夹送及十九辊四重式矫平机、中间桥、侧导纠偏装置、三辊复矫机、夹送伺服定尺机、气动离合剪板机、皮带输送机、码垛、液压/气动系统、电器系统等组成。采用触摸屏人机界面集中控制，单动/联动操作，可方便地实现上料、喂料、矫平、定尺计数剪切和码垛等操作。整线通过集中控制站能方便地调节校平速度，以满足薄厚板不同的工作需要。开卷机配有离合器，可实现主、被动开卷工作方式；板料定尺采用编码器检测，定尺精度高；通过调整校平张角对薄厚板均可获得满意的校平效果。

自动化组成及功能描述：

l整个机组控制系统具有完整性、可靠性、先进性及使用的合理性。

l系统性能好，可靠性高，满足高动态品质与高调速精度。

l整个自动化系统由交流变频驱动，交流伺服驱动、PLC可编程系统等组成。

l速度控制需具有升速（或启动）、稳速、最小速度、停车、快速停车、急停等功能。

l自动化系统主要功能

Ø机组整线PLC控制：主要完成自动化过程检测，单体设备控制（手动、自动、半自动），顺序联锁控制，机组运行控制，自动位置控制，机组正常停车和快停，速度控制,开卷控制，数据采集与操作监控等功能。

ØPLC从HMI人机界面上读取设定数据，操作人员也可通过HMI进行模式选择和操纵现场设备；

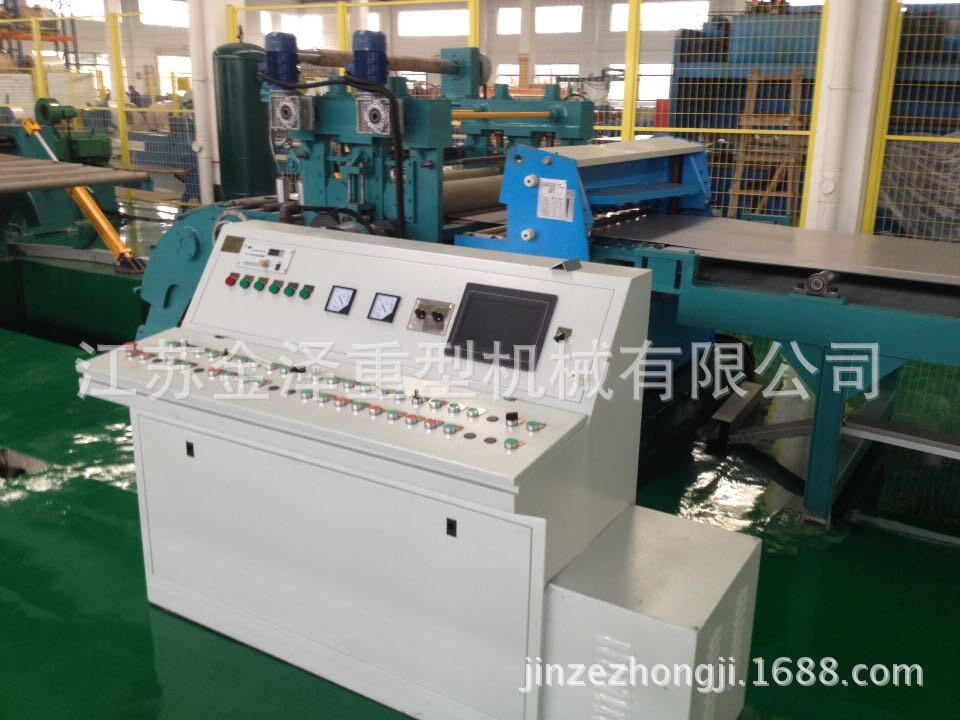

Ø设备的操作分为中央操作和机旁操作：中央操作由HMI和主操作台按钮完成，对一些重要的操作和信号设置在主操作台上；机旁操作采用操作盘箱。

服务及说明

1、欢迎需方参加设计方案审核,派员监造。

2、设备运抵需方后，由供方派员免费安装、调试，代需方培训操作工人（本生产线自动化程度高，单班只需要2个工人：主操作1人，其余为吊运、装卸等辅助工作）。安装、调试时，需方须提供起吊设备、一般工具以及焊割设备、人员以及为供方安装调试人员提供食宿方便。

3、整机期从交付使用之日起保修一年（刀片、密封元件、普通电气元件等易损易耗件除外），壹年内提供免费维修、保养及更换咨询服务，保证设备在保修期内的正常运行；壹年后根据实际设备使用情况进行协商收取适当的服务费用，长期提供技术服务支持。

4、合同正式生效后35天提供生产线安装基础图。合同生效后90天内交付整套生产线。

5、本生产线通常喷涂淡绿色（G02）丙烯酸自干涂料，活动及危险部分喷涂中黄色油漆。需方若要指定油漆、颜色，须在交货前三十天提供色标。

6、报价含供方厂内装车费,未含从供方厂内到用户所在地的运杂费及土建和配套工程的费用。

7、生产线安装基础的材料（含预埋件）以及施工，安装调试所需水、电、气、油、联机控制线缆、试机材料，行走导轨，工作区安全防护栏等由需方负责。

8、本生产线安装调试所需时间约5天。因需方原因交货7天不能安装调试完毕，或未办理验收交接手续需方自行开机运行，即视为验收合格。
