产品介绍

HRC019 帽式导电滑环 外径 22.00mm,长度19mm

HRC019是一款标准的帽式滑环，采用金-金接触点，保证了稳定性和使用寿命，主要用于民用，商用领域。

定子线和转子线对应使用6色彩色导线，使电路连接简单化。导电环采用90度角V行槽设计，具有顺畅旋转，低力矩和低电气噪音的特点，从而性能超越普通的滑环产品。

超厚镀金处理，全进口轴承，稀有金属合金刷丝，主要用于民用，国防等非民用领域。

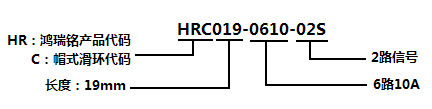

型号定义

特点

■ 采用目前先进的纤刷式接触技术，金-金的触点

■ 实现360度无限制旋转功率、信号传输

■ 可达到超过5千万转超长的使用寿命

典型应用

■ 工业加工设备、旋转加工平台、机械手臂、电阻切割机

■ 电缆卷筒、实验设备及仪表、检测仪器、旋转灯箱

■ 反应釜、单晶炉、药业灌装设备、啤酒生产设备

■ 智能机器人 、工程控制系统、旋转传感器、智能动态玩具

■ 展览/显示设备、高速球、管内摄像机、旋转摄像机

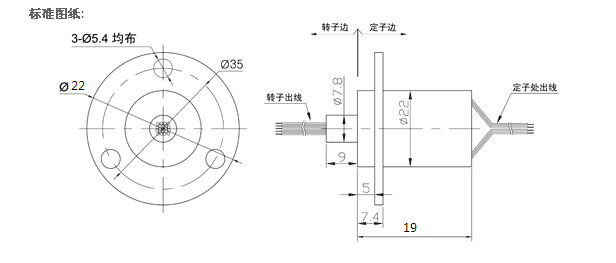

标准图纸

技术参数

注意：

1)产品寿命与转速，工作温度，湿度等参数紧密相关.

2)电气噪音与工作转速，电流，电压有着紧密的关系.

3)导线规格: 2A/信号 -> AWG26, 5A -> AWG22, 10A -> Awg17, 15A -> Awg14, 颜色按色码标识表.

型号规格表

导线色码表

可选项

● 360度旋转同时传输气体，液体和电气

● 支持 1~8 通路 气体或液体通道

● 支持 1~56 路电气通路

● 可根据客户要求定制液体或气体管子大小

● 可传输水，热水，冷却液，蒸汽等介质
● 实心或者通孔可选

如何选型

深圳市鸿瑞铭电子有限公司是国内最早从事滑环技术研究及生产的公司之一, 对各个行业的定制滑环有着非常丰富的经验并拥有超过10000种滑环解决方案图。

     如果您需要订购HRC019，支持6路10A/路电流、6路信号，订购型号为 HRC019-0610-06S.

     如果您需要订购HRC040，支持12路5A/路电流、6路信号，订购型号为 HRC040-1205-06S.

其他特殊要求

     如果您有其他特殊要求，比如:滑环高度限制，其他尺寸限制，导线长度，出线方式，定制接头，大电流，耐高温，军工级别，防护等级等等，请联系我们sales@szhring.com或 18682207195
